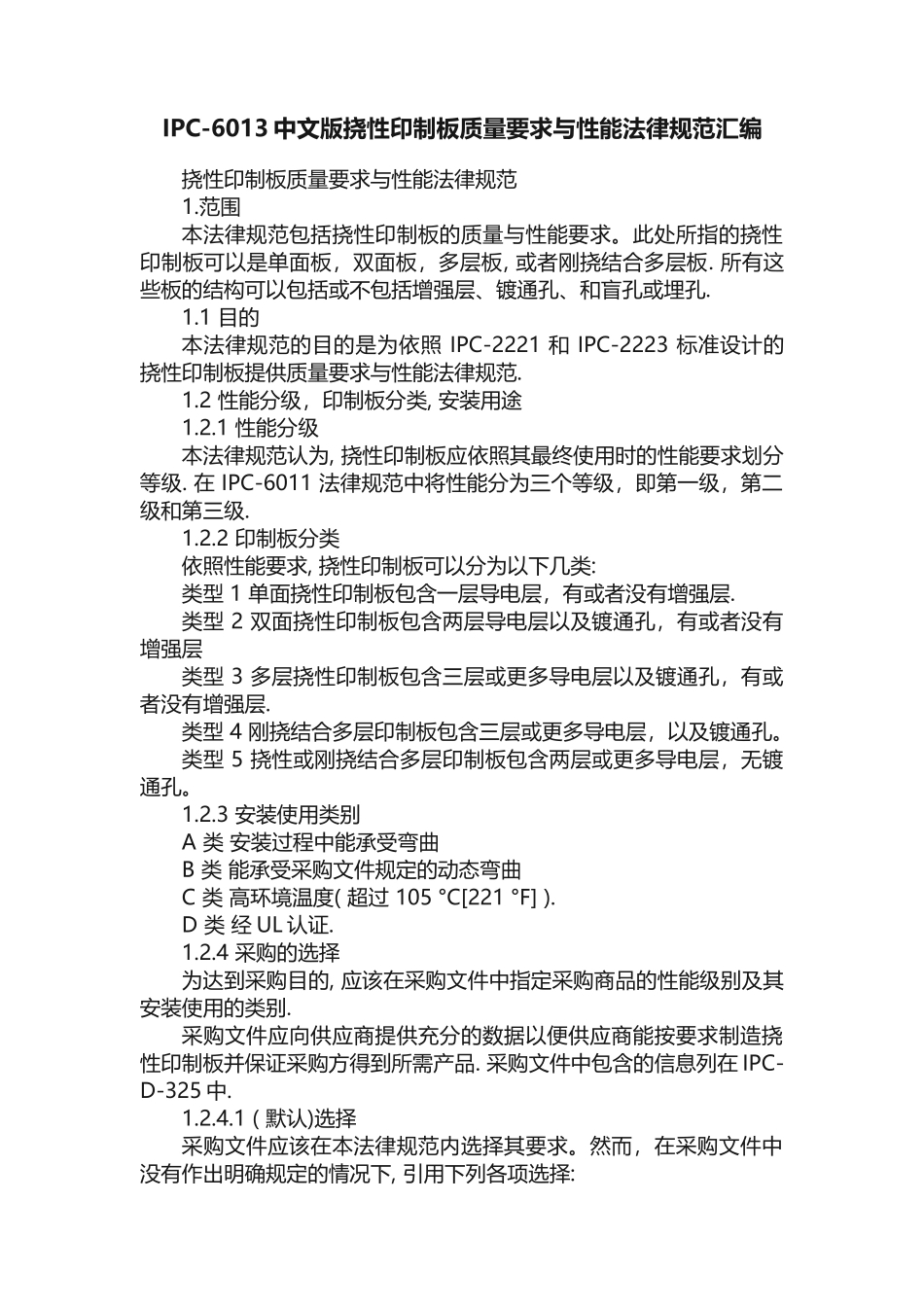

IPC-6013 中文版挠性印制板质量要求与性能法律规范汇编挠性印制板质量要求与性能法律规范1.范围本法律规范包括挠性印制板的质量与性能要求。此处所指的挠性印制板可以是单面板,双面板,多层板, 或者刚挠结合多层板. 所有这些板的结构可以包括或不包括增强层、镀通孔、和盲孔或埋孔.1.1 目的本法律规范的目的是为依照 IPC-2221 和 IPC-2223 标准设计的挠性印制板提供质量要求与性能法律规范.1.2 性能分级,印制板分类, 安装用途1.2.1 性能分级本法律规范认为, 挠性印制板应依照其最终使用时的性能要求划分等级. 在 IPC-6011 法律规范中将性能分为三个等级,即第一级,第二级和第三级.1.2.2 印制板分类依照性能要求, 挠性印制板可以分为以下几类:类型 1 单面挠性印制板包含一层导电层,有或者没有增强层.类型 2 双面挠性印制板包含两层导电层以及镀通孔,有或者没有增强层类型 3 多层挠性印制板包含三层或更多导电层以及镀通孔,有或者没有增强层.类型 4 刚挠结合多层印制板包含三层或更多导电层,以及镀通孔。类型 5 挠性或刚挠结合多层印制板包含两层或更多导电层,无镀通孔。1.2.3 安装使用类别A 类 安装过程中能承受弯曲B 类 能承受采购文件规定的动态弯曲C 类 高环境温度( 超过 105 °C[221 °F] ).D 类 经 UL 认证.1.2.4 采购的选择为达到采购目的, 应该在采购文件中指定采购商品的性能级别及其安装使用的类别.采购文件应向供应商提供充分的数据以便供应商能按要求制造挠性印制板并保证采购方得到所需产品. 采购文件中包含的信息列在 IPC-D-325 中.1.2.4.1 ( 默认)选择采购文件应该在本法律规范内选择其要求。然而,在采购文件中没有作出明确规定的情况下, 引用下列各项选择:性能级别–等级 2安装使用类别–类别 A1.2.5 电镀工艺和表面涂覆用材料1.2.5.1 基材在采购文件中应明确列出基材型号,级别,和类别.1.2.5.2 电镀工艺电镀工艺用来提供印制板中孔的导电性。其类别可以分为以下各项:1. 仅用酸性电镀铜工艺.2. 仅用焦磷酸盐电镀铜.3. 酸性和/或焦磷酸盐电镀铜.4. 加成法/ 化学沉铜.1.2.5.3 表面涂覆依照组装和最终使用要求,表面涂覆工序可以是但不限于下列涂覆工序之一或几个工序的组合。采购文件应明确生产厂家. 除非特别指定, 涂覆层厚度应符合表 1-1 的规定.S 焊料涂覆( 表 1-1)T 电镀锡-铅(热熔)( 表 1-1)X 类型 S 或 T( 表 1-1)TLU 电镀锡-铅(非热...
