LNG气化站PLC监控系统技术方案以及商务报价

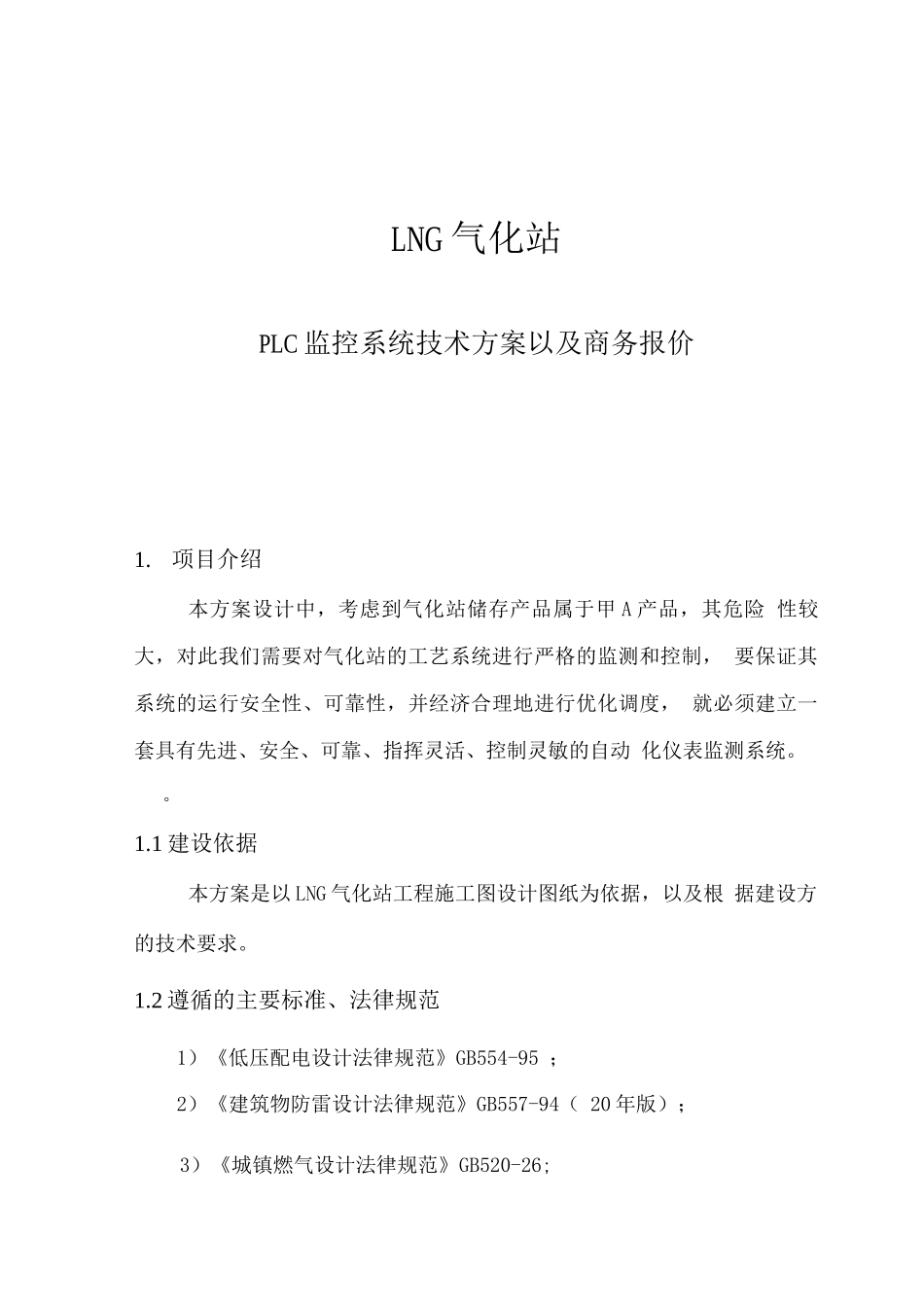

LNG 气化站PLC 监控系统技术方案以及商务报价1.项目介绍本方案设计中，考虑到气化站储存产品属于甲 A 产品，其危险 性较大，对此我们需要对气化站的工艺系统进行严格的监测和控制， 要保证其系统的运行安全性、可靠性，并经济合理地进行优化调度， 就必须建立一套具有先进、安全、可靠、指挥灵活、控制灵敏的自动 化仪表监测系统。。1.1 建设依据本方案是以 LNG 气化站工程施工图设计图纸为依据，以及根 据建设方的技术要求。1.2 遵循的主要标准、法律规范1）《低压配电设计法律规范》GB554-95 ；2）《建筑物防雷设计法律规范》GB557-94（ 20 年版）；3）《城镇燃气设计法律规范》GB520-26;4 ）《10kV 及以下变电所设计法律规范》GB549-94 ;5）《建筑照明设计标准》GB534-24 ；6）《供配电系统设计法律规范》GB552-29 ；7）《爆炸和火灾危险环境电力装置设计法律规范》GB558-92 ；1.3 建设原则1、严格执行国家及相关部委制定的有关标准和法律规范，设计上以 安全、质量、可靠为首要考虑前提。2、在满足技术先进可靠，控制工艺简单，生产稳定的前提下， 尽可能节约投资。3、坚持节能的原则，做好能源的综合利用，提高效率，力求取 得良好的经济效益、社会效益和环境效益。2.仪表监控系统技术方案本方案是对该工程的仪表以及自动化控制系统的构成、功能、 设备选型和技术特性等作进一步的阐述和说明。2.1、控制系统描述控制系统概述整个仪表自动控制系统由现场仪表、传感器、变送器加控制中心 的PLC 可编程控制器和上位工控机、网卡以及相关的编程软件、应 用软件组成。控制系统按功能划分为三个区域和一个控制中心，三 个区域是 LNG 储罐区、气化区和调压计量区。除各区域有现场就地 仪表显示外，自控系统对大量的运行参数实现远程显示、记录、控制和报警，可以大大提高系统运行的安全性、可靠性，也可以大量的减轻操作人员的工作负担。各区域的监控制参数主要包括：*LNG 储罐区：LNG 罐的压力、液位；储罐进出紧 急切断阀阀位。*LNG 调压、加臭区：调压器进压力，出站天然气的压力。*控制中心：由 PLC 控制柜、天然气泄漏报警主机以及操作员 站、工程师站、打印机等控制设备组成。通过控制中心可以实现对现 场的仪器、仪表、阀门运行状态和运行参数的设定、操作、控制、自 动记录、报警等。为了提高控制系统的可靠性，设置了工程师站上位 工控计算机，确保数据的完整和控制的可靠。PLC 设置按常规结...
