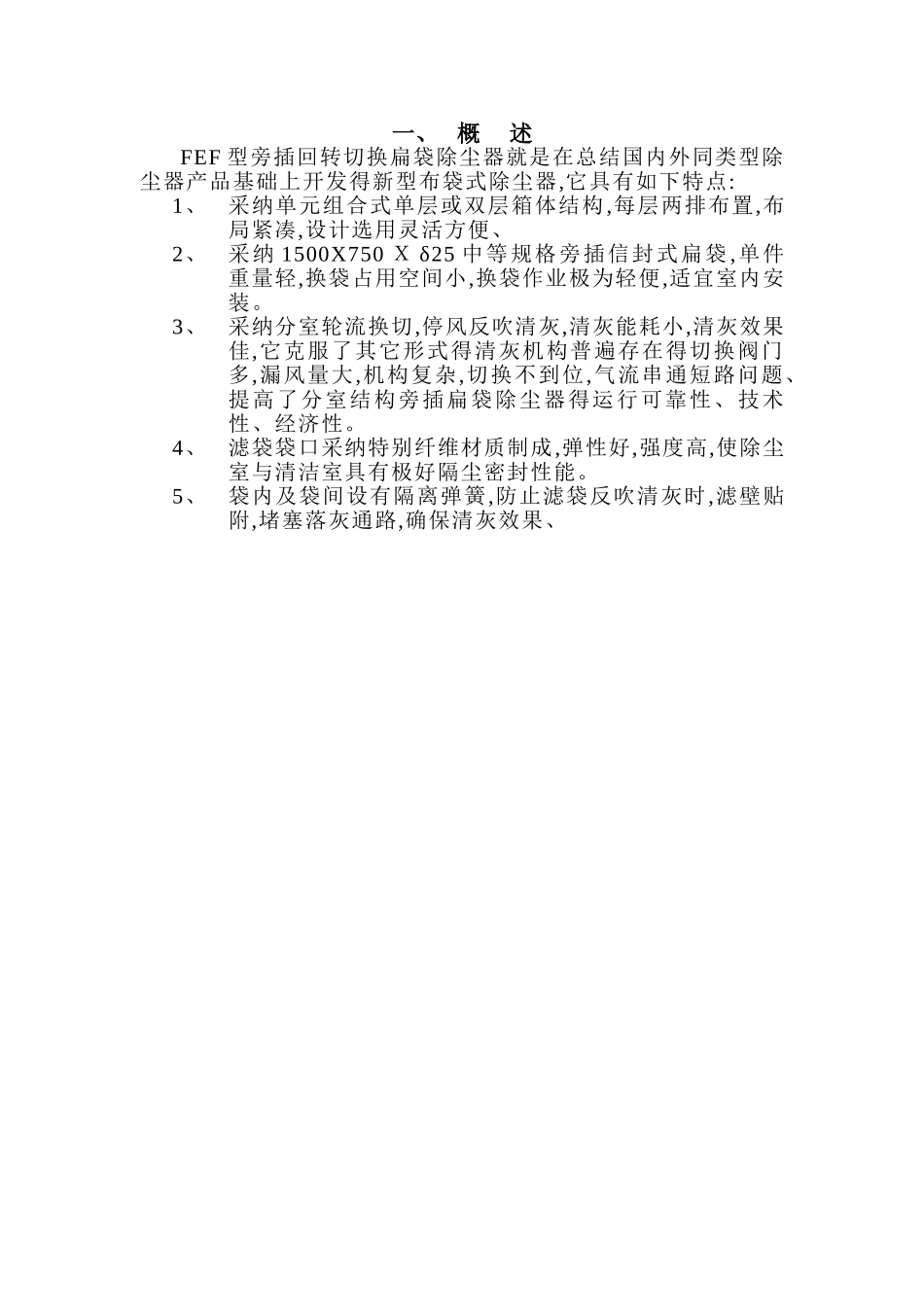

一、 概 述FEF 型旁插回转切换扁袋除尘器就是在总结国内外同类型除尘器产品基础上开发得新型布袋式除尘器,它具有如下特点:1、采纳单元组合式单层或双层箱体结构,每层两排布置,布局紧凑,设计选用灵活方便、2、采纳 1500X750 Ｘ δ25 中等规格旁插信封式扁袋 ,单件重量轻,换袋占用空间小,换袋作业极为轻便,适宜室内安装。3、采纳分室轮流换切,停风反吹清灰,清灰能耗小,清灰效果佳,它克服了其它形式得清灰机构普遍存在得切换阀门多,漏风量大,机构复杂,切换不到位,气流串通短路问题、提高了分室结构旁插扁袋除尘器得运行可靠性、技术性、经济性。4、滤袋袋口采纳特别纤维材质制成,弹性好,强度高,使除尘室与清洁室具有极好隔尘密封性能。5、袋内及袋间设有隔离弹簧,防止滤袋反吹清灰时,滤壁贴附,堵塞落灰通路,确保清灰效果、二、 结构及工作原理F ＥＦ型旁插扁带除尘器由过滤室、清洁室、灰斗、进排风口、螺旋输送器、卸灰阀、回转切换定位脉动清灰机构,以及平台、梯子等部分组成(见图一)。含尘气流由顶部进气口进入,向下通过滤室滤袋间空隙,大颗粒尘随下降气流沉落灰斗,小颗粒尘被滤袋阻留,净化空气透过袋壁经花板孔汇合清洁室,从下部流入回转切换通道,最后经排气口接主风机排放,完成过滤工况。随着过滤工况得进行,滤袋表面积尘增加,阻力上升,当达到控制上限时,启动回转切换脉动清灰机构轮流对各室进行停风定位喷吹清灰,直至滤袋阻力降至控制下限,清灰机构停止工作。三、 性能及设计选用说明1、除尘效率:如选用二维机织滤料,除尘效率≥99。2 %如选用三维针刺毡滤料,除尘效率≥99。６ %如选用微孔薄膜滤料,除尘效率≥9 ９.9 %2、设备阻力:800~160 ０ P ａ具体控制范围应视尘气性状,滤料选配,滤速大小以及主风机特性在除尘系统试运转时调定。3、滤料选择对常温尘气以及不超过 1 ２０℃得中温烟气选用聚酯纤维滤料,常用得有 729 滤料(缎纹织物)与针刺毡滤料。对高于１ 20℃低于 2 ０ 0℃得高温烟气选用芳香族聚酰醛纤维滤料。常用Ｎ OMEX、CONEX 以及芳砜纶针刺毡滤料。对排放要求高,含尘气体湿度大,宜选用各种不同织物基布得微孔薄膜复合滤料。4、过滤速度选取对于颗粒细,浓度高、粘度大,温度高得含尘气体宜按低档负荷选取。ω=1、0～1、2m/min。对于颗粒粗,浓度低、粘度小,常温得含尘气体宜按高档负荷选取。ω＝1。３～１、5m/m ｉ n,最高 1、8 ｍ/min、5、过滤面积计算F＝=L / ( 60ω) ( ｍ²)式中:L—－——--处...
