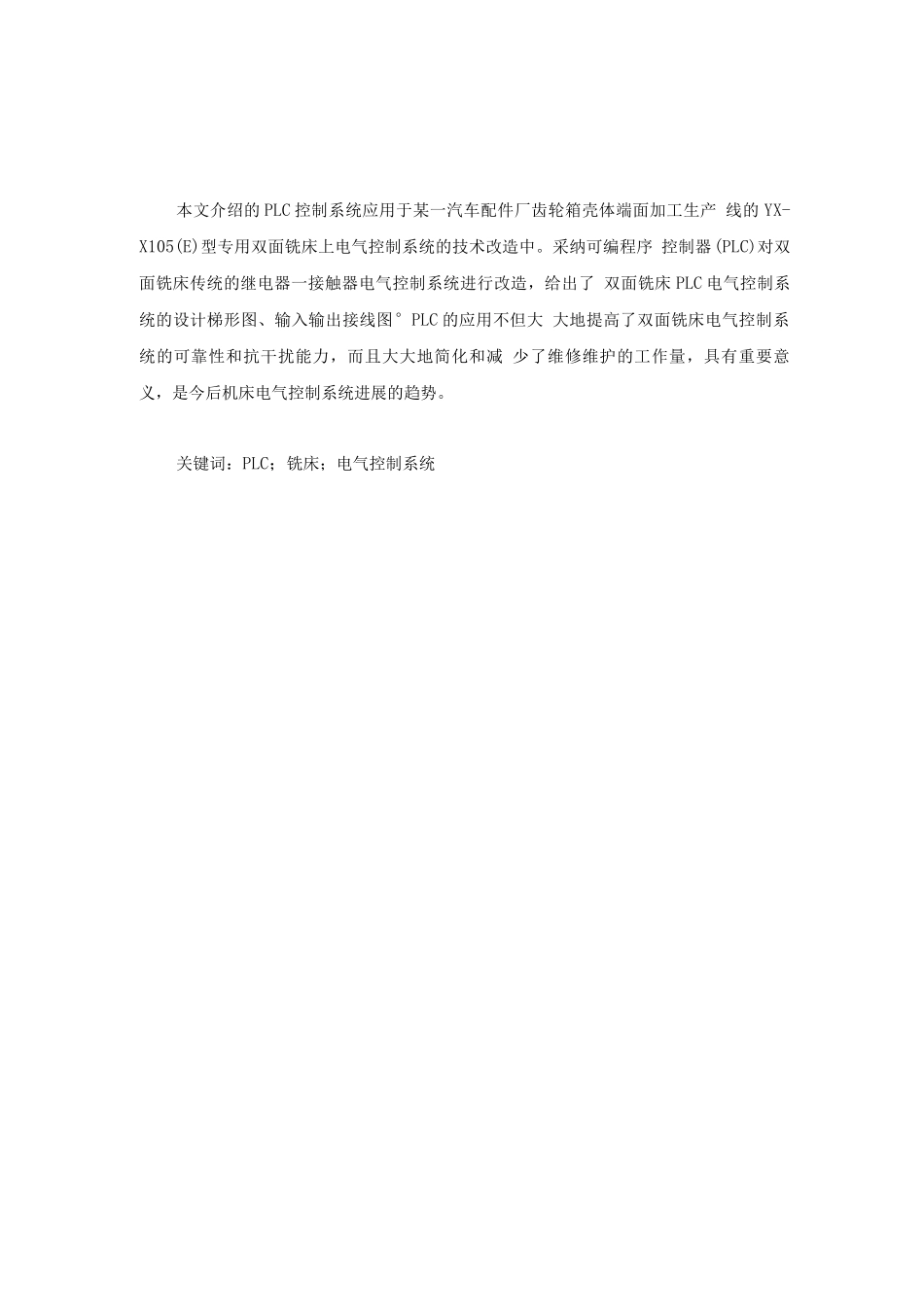

本文介绍的 PLC 控制系统应用于某一汽车配件厂齿轮箱壳体端面加工生产 线的 YX-X105(E)型专用双面铣床上电气控制系统的技术改造中。采纳可编程序 控制器(PLC)对双面铣床传统的继电器一接触器电气控制系统进行改造，给出了 双面铣床 PLC 电气控制系统的设计梯形图、输入输出接线图°PLC 的应用不但大 大地提高了双面铣床电气控制系统的可靠性和抗干扰能力，而且大大地简化和减 少了维修维护的工作量，具有重要意义，是今后机床电气控制系统进展的趋势。关键词：PLC；铣床；电气控制系统1、引言随着机电一体化技术的进展，可编程序控制器(PLC)日益广泛应用于机械加 工设备等的电气控制系统中°PLC 是综合继电器接触器控制的优点及计算机灵活、 方便的优点而设计制造和进展的，应用 PLC 对现有的机械加工设备的电气控制系 统进行改造，可以把机械加工设备的功能、效率、柔性提高到一个新的水平，其 经济效益是十分的可观。在可编程序控制器问世以前，继电器接触器控制在工业控制领域中占有主导 地位，不但接线复杂，而且常常出现故障，可靠性较差。与传统的继电器一接触 器电气控制系统相比，PLC 控制具有可靠性高、柔性好、开发周期短以及故障自 诊断等优点，特别适合应用于机床的控制和故障自诊断系统，可以大为减少继电 器等硬件逻辑元件的数量，提高电气控制系统的稳定性和可靠性，从而提高产品 的品质和生产效率。用 PLC 控制系统替代体积大、投资大、耗能大的继电器一接 触器控制系统是今后机床电气控制系统进展的趋势。铣床作为机械加工的通用设备在汽车、内燃机等配件的生产加工中一直起着 不可替代的作用。特别是专用双面铣床，由于其能两面同时进行加工，所以其生 产效率较高，且很适应于发动机的缸体、机油泵缸体、齿轮箱壳体等等的双端面 加工。本文所介绍的 PLC 控制系统应用于某一汽车配件厂齿轮箱壳体端面加工生 产线的 YX-X105(E)型专用双面铣床上电气控制系统的技术改造中。2、双面铣床基本电路组成及加工工序过程2. 1 基本电路组成YX-X105(E)型专用双面铣铣头旋转铣削驱动力三相沟通电动机（2.2kW）, M4 为送料三相沟通电动机床主电路包括油泵电动机电 路 ,左、右铣头电动机电路, 送料电动机电路，如图 1 所示。 图中：M1 为三相沟通油泵电动 机 (2.2kW),为双面铣床液压系 统提供油压力；M2、M3 为左右WO 岫岫 FU伽 QKM1FR1[ 带 KM2、图 1-专用双面铁床主电路£I KM3、KM4...
