PLC的硬件基础知识

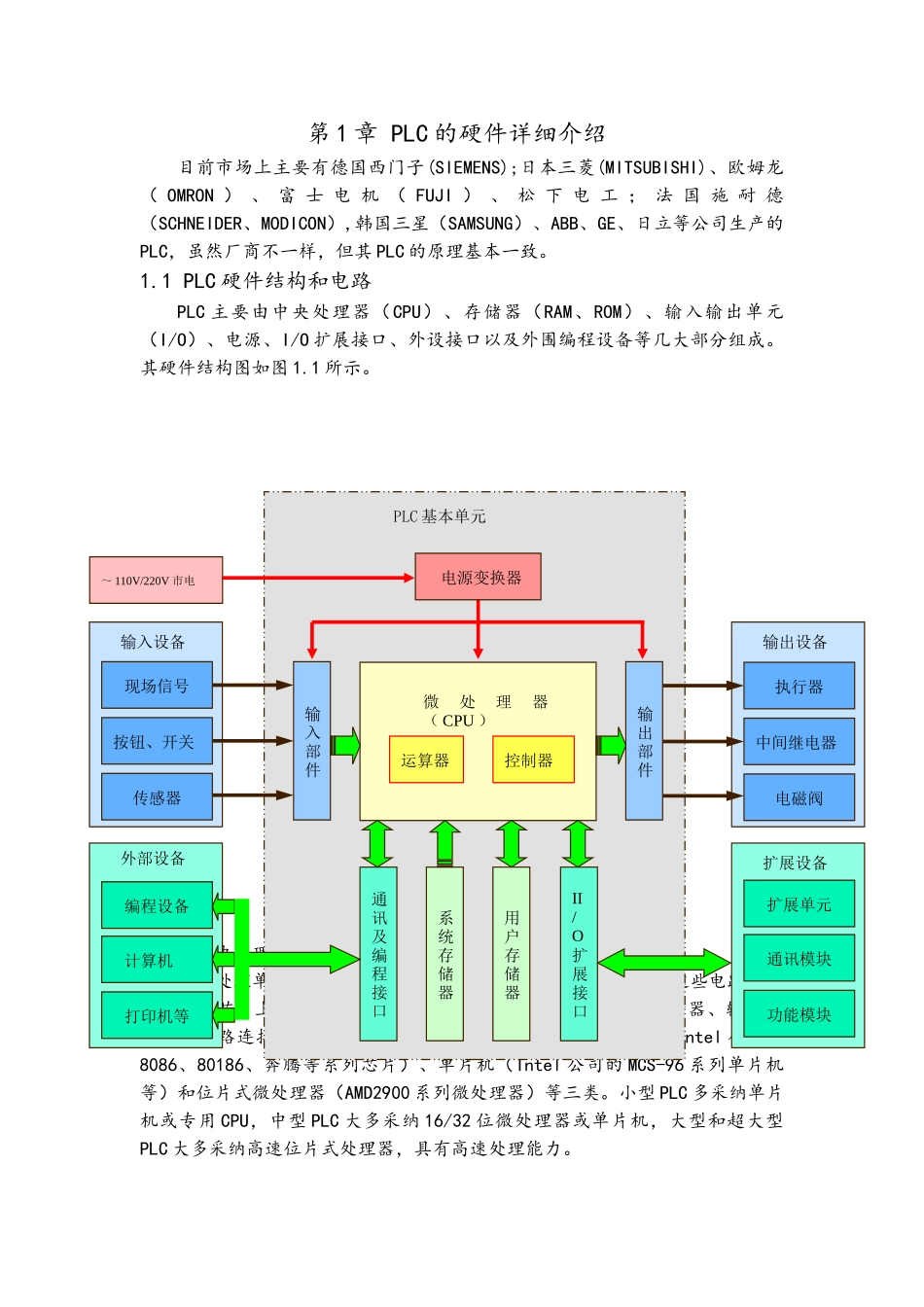

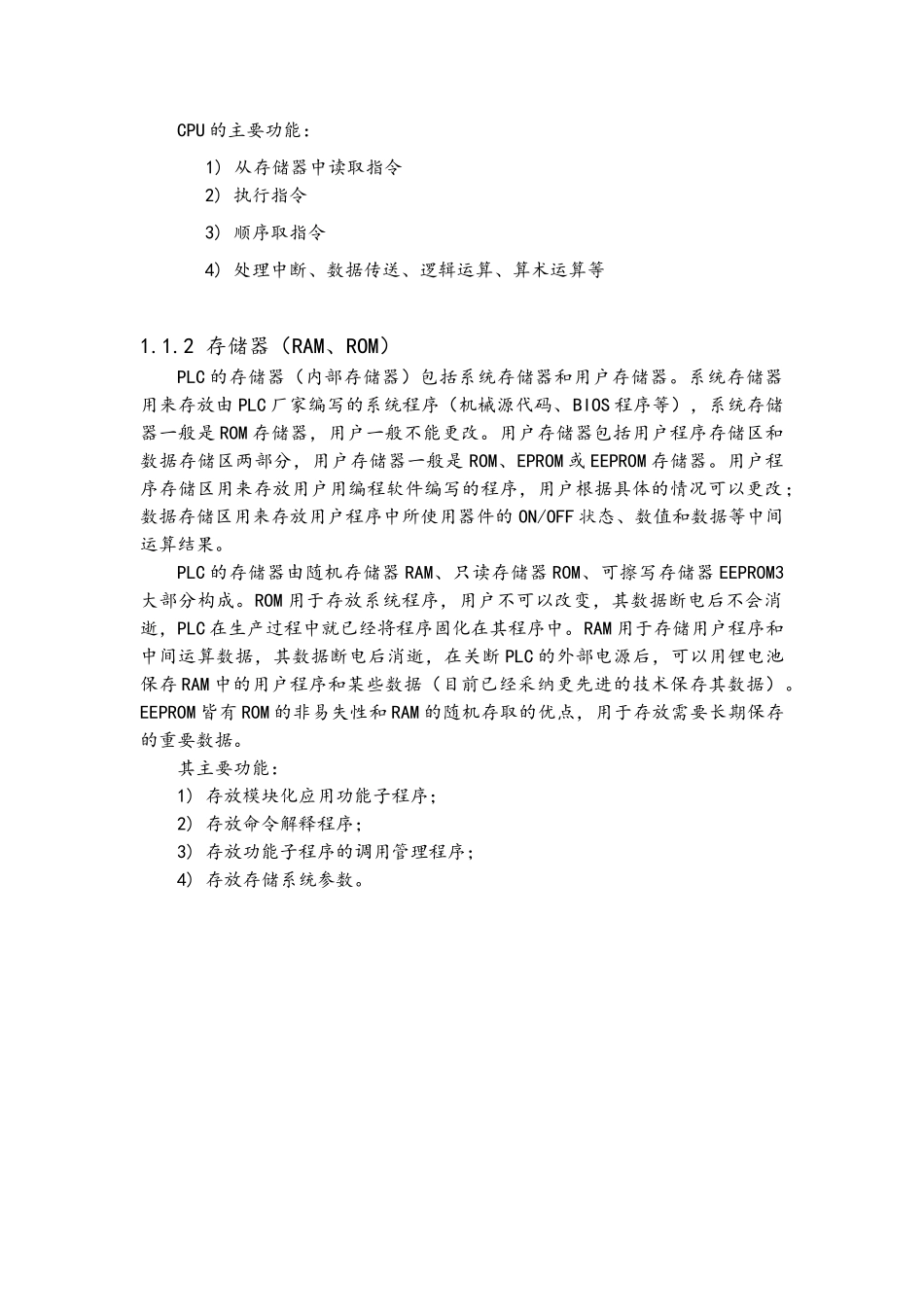

第 1 章 PLC 的硬件详细介绍目前市场上主要有德国西门子(SIEMENS);日本三菱(MITSUBISHI)、欧姆龙（ OMRON ） 、 富 士 电 机 （ FUJI ） 、 松 下 电 工 ； 法 国 施 耐 德（SCHNEIDER、MODICON）,韩国三星（SAMSUNG）、ABB、GE、日立等公司生产的PLC，虽然厂商不一样，但其 PLC 的原理基本一致。1.1 PLC 硬件结构和电路PLC 主要由中央处理器（CPU）、存储器（RAM、ROM）、输入输出单元（I/O）、电源、I/O 扩展接口、外设接口以及外围编程设备等几大部分组成。其硬件结构图如图 1.1 所示。图 1.1.1 PLC 硬件结构图1.1.1 中央处理器（CPU）中央处理单元（CPU）一般由控制器、运算器和寄存器组成，这些电路都集成在一个芯片上。CPU 通过地址总线、数据总线、控制总线与存储器、输入输出接口电路连接。CPU 常用的微处理器通常有通用型微处理器（Intel 公司的8086、80186、奔腾等系列芯片）、单片机（Intel 公司的 MCS-96 系列单片机等）和位片式微处理器（AMD2900 系列微处理器）等三类。小型 PLC 多采纳单片机或专用 CPU，中型 PLC 大多采纳 16/32 位微处理器或单片机，大型和超大型PLC 大多采纳高速位片式处理器，具有高速处理能力。外部设备输出设备微处理器（ CPU ）运算器控制器输出部件输入部件系统存储器用户存储器II/O扩展接口通讯及编程接口 编程设备 计算机 打印机等 传感器按钮、开关 现场信号 电磁阀中间继电器 执行器输入设备扩展设备 扩展单元 通讯模块 功能模块 电源变换器～ 110V/220V 市电PLC 基本单元CPU 的主要功能： 1) 从存储器中读取指令 2) 执行指令 3) 顺序取指令 4) 处理中断、数据传送、逻辑运算、算术运算等1.1.2 存储器（RAM、ROM）PLC 的存储器（内部存储器）包括系统存储器和用户存储器。系统存储器用来存放由 PLC 厂家编写的系统程序（机械源代码、BIOS 程序等），系统存储器一般是 ROM 存储器，用户一般不能更改。用户存储器包括用户程序存储区和数据存储区两部分，用户存储器一般是 ROM、EPROM 或 EEPROM 存储器。用户程序存储区用来存放用户用编程软件编写的程序，用户根据具体的情况可以更改；数据存储区用来存放用户程序中所使用器件的 ON/OFF 状态、数值和数据等中间运算结果。PLC 的存储器由随机存储器 RAM、只读存储器 ROM、可擦写存储器 EEPROM3大部分构成。ROM 用于存放系统程序，用户不可以改变，其数据...
