Pogo Pin 使用方法介绍

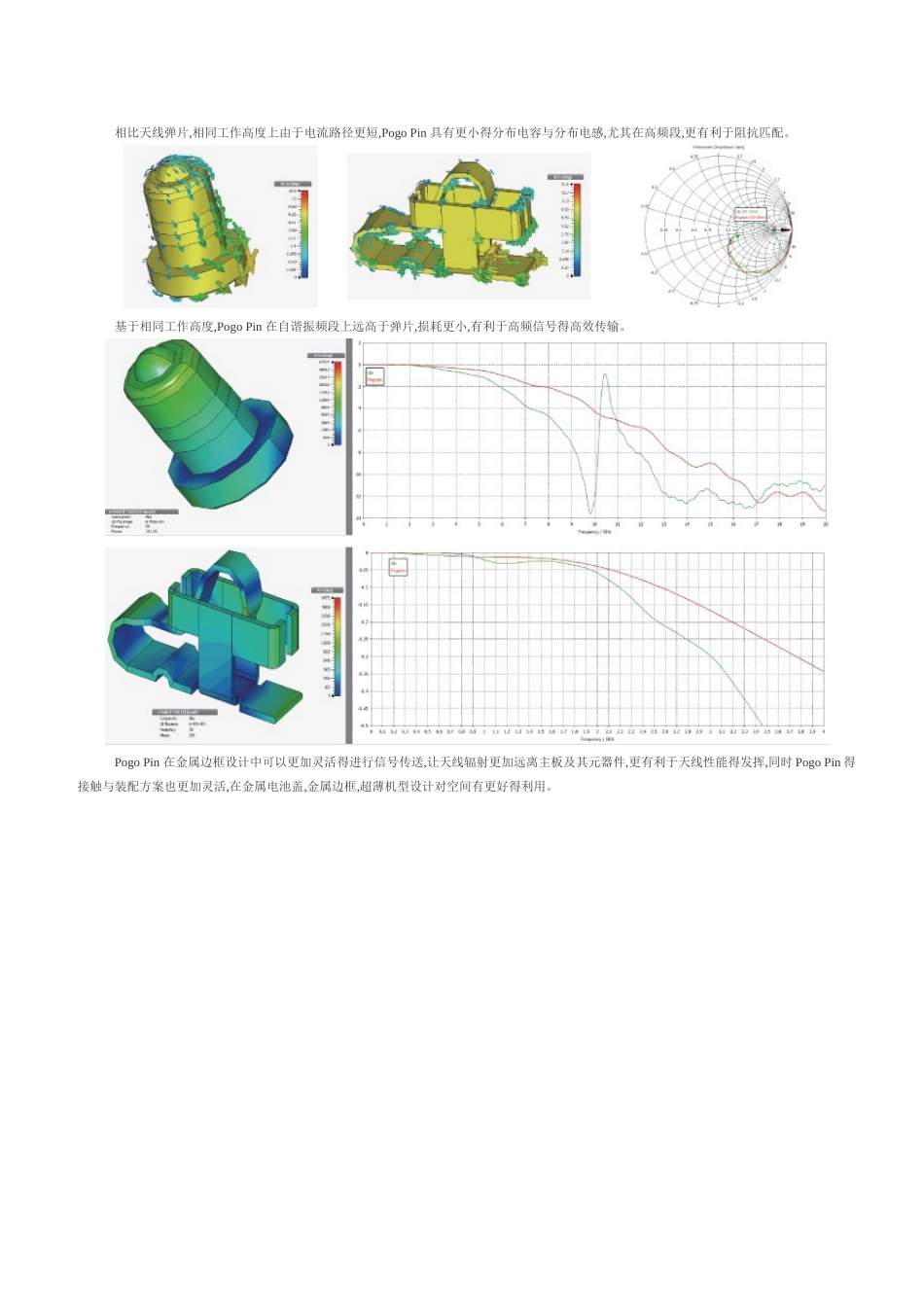

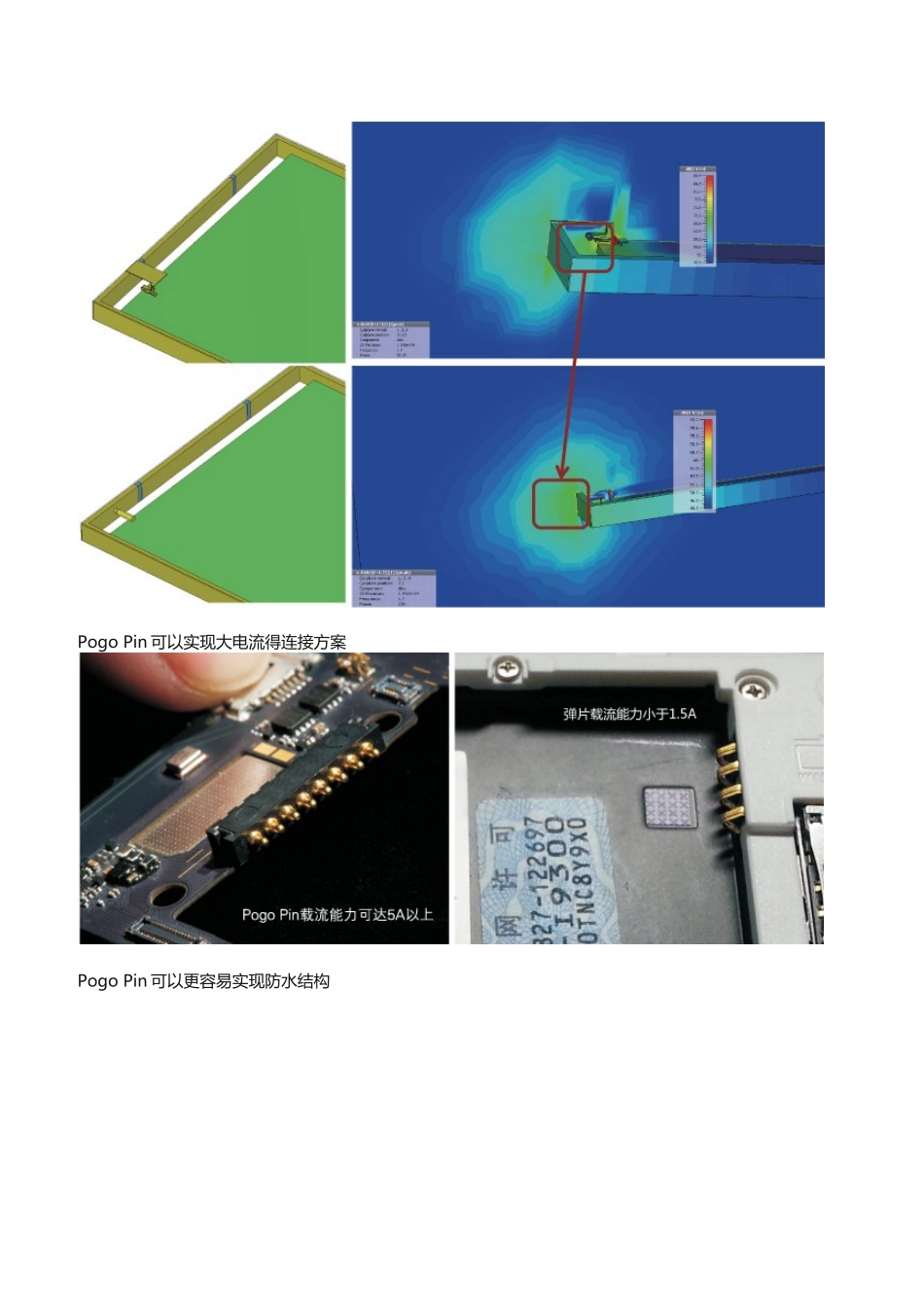

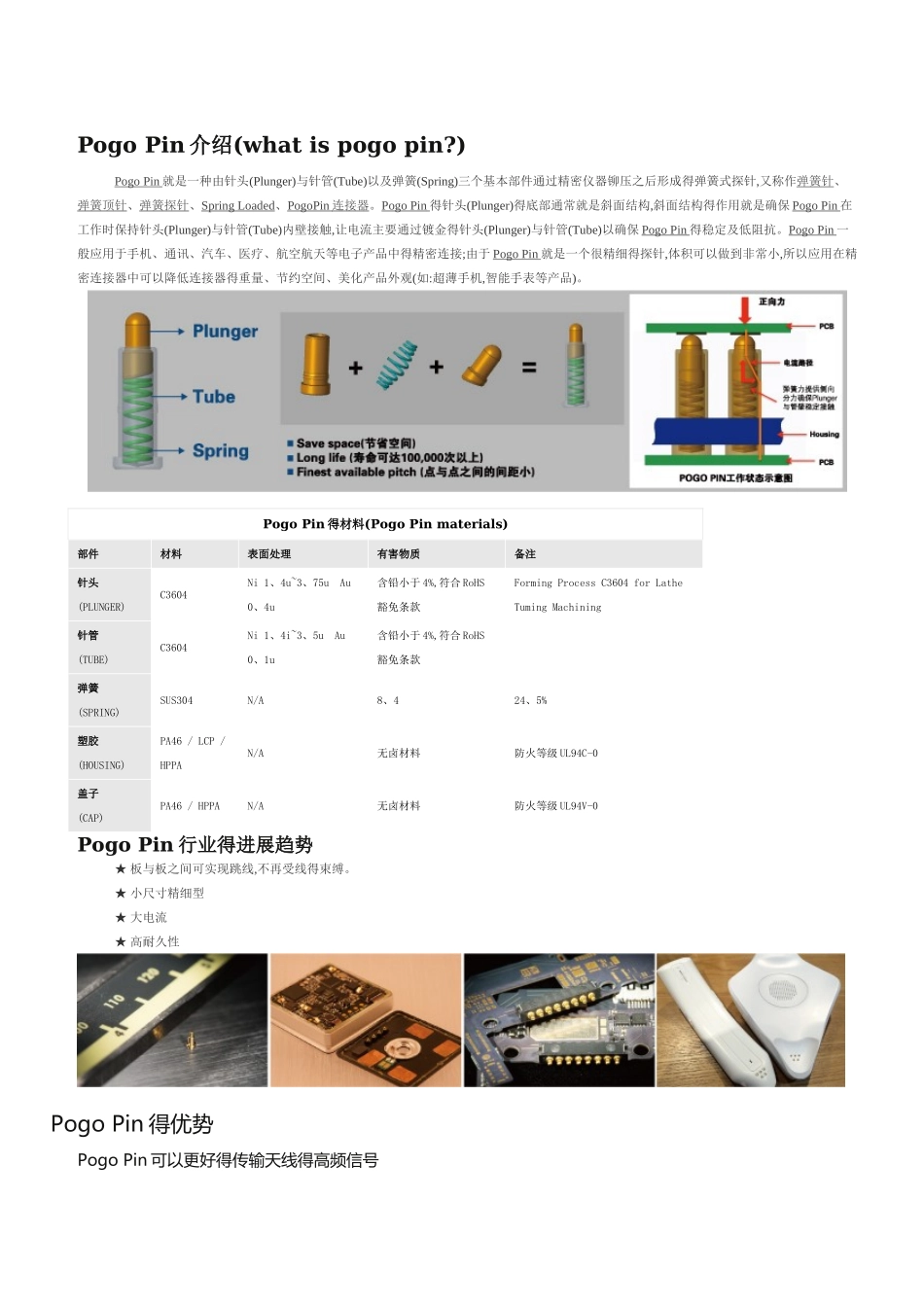

Pogo Pin 介绍(what is pogo pin?)Pogo Pin 就是一种由针头(Plunger)与针管(Tube)以及弹簧(Spring)三个基本部件通过精密仪器铆压之后形成得弹簧式探针,又称作弹簧针、弹簧顶针、弹簧探针、Spring Loaded、PogoPin 连接器 。Pogo Pin 得针头(Plunger)得底部通常就是斜面结构,斜面结构得作用就是确保 Pogo Pin 在工作时保持针头(Plunger)与针管(Tube)内壁接触,让电流主要通过镀金得针头(Plunger)与针管(Tube)以确保 Pogo Pin 得稳定及低阻抗。Pogo Pin 一般应用于手机、通讯、汽车、医疗、航空航天等电子产品中得精密连接;由于 Pogo Pin 就是一个很精细得探针,体积可以做到非常小,所以应用在精密连接器中可以降低连接器得重量、节约空间、美化产品外观(如:超薄手机,智能手表等产品)。Pogo Pin 得材料(Pogo Pin materials)部件材料表面处理有害物质备注针头(PLUNGER)C3604Ni 1、4u~3、75u Au 0、4u含铅小于 4%,符合 RoHS豁免条款Forming Process C3604 for Lathe Tuming Machining针管(TUBE)C3604Ni 1、4i~3、5u Au 0、1u含铅小于 4%,符合 RoHS豁免条款 弹簧(SPRING)SUS304N/A8、424、5%塑胶(HOUSING)PA46 / LCP / HPPAN/A无卤材料防火等级 UL94C-0盖子(CAP)PA46 / HPPAN/A无卤材料防火等级 UL94V-0Pogo Pin 行业得进展趋势★ 板与板之间可实现跳线,不再受线得束缚。★ 小尺寸精细型★ 大电流★ 高耐久性Pogo Pin 得优势Pogo Pin 可以更好得传输天线得高频信号相比天线弹片,相同工作高度上由于电流路径更短,Pogo Pin 具有更小得分布电容与分布电感,尤其在高频段,更有利于阻抗匹配。基于相同工作高度,Pogo Pin 在自谐振频段上远高于弹片,损耗更小,有利于高频信号得高效传输。Pogo Pin 在金属边框设计中可以更加灵活得进行信号传送,让天线辐射更加远离主板及其元器件,更有利于天线性能得发挥,同时 Pogo Pin 得接触与装配方案也更加灵活,在金属电池盖,金属边框,超薄机型设计对空间有更好得利用。Pogo Pin 可以实现大电流得连接方案Pogo Pin 可以更容易实现防水结构Pogo Pin 能精准稳定得连接点利于射频信号传输Pogo Pin 用于天线连接器时,更稳定得连接点可以获得更稳定得 RF 性能,不会产生频率偏移。Pogo Pin 占用较小空间Pogo Pin 应用指南用于天线连接用于电池连接用于喇叭连接、天线连接、GPS 定位系统、笔记本电脑、电视游戏设备等等Pogo Pin 使用注意事项...
