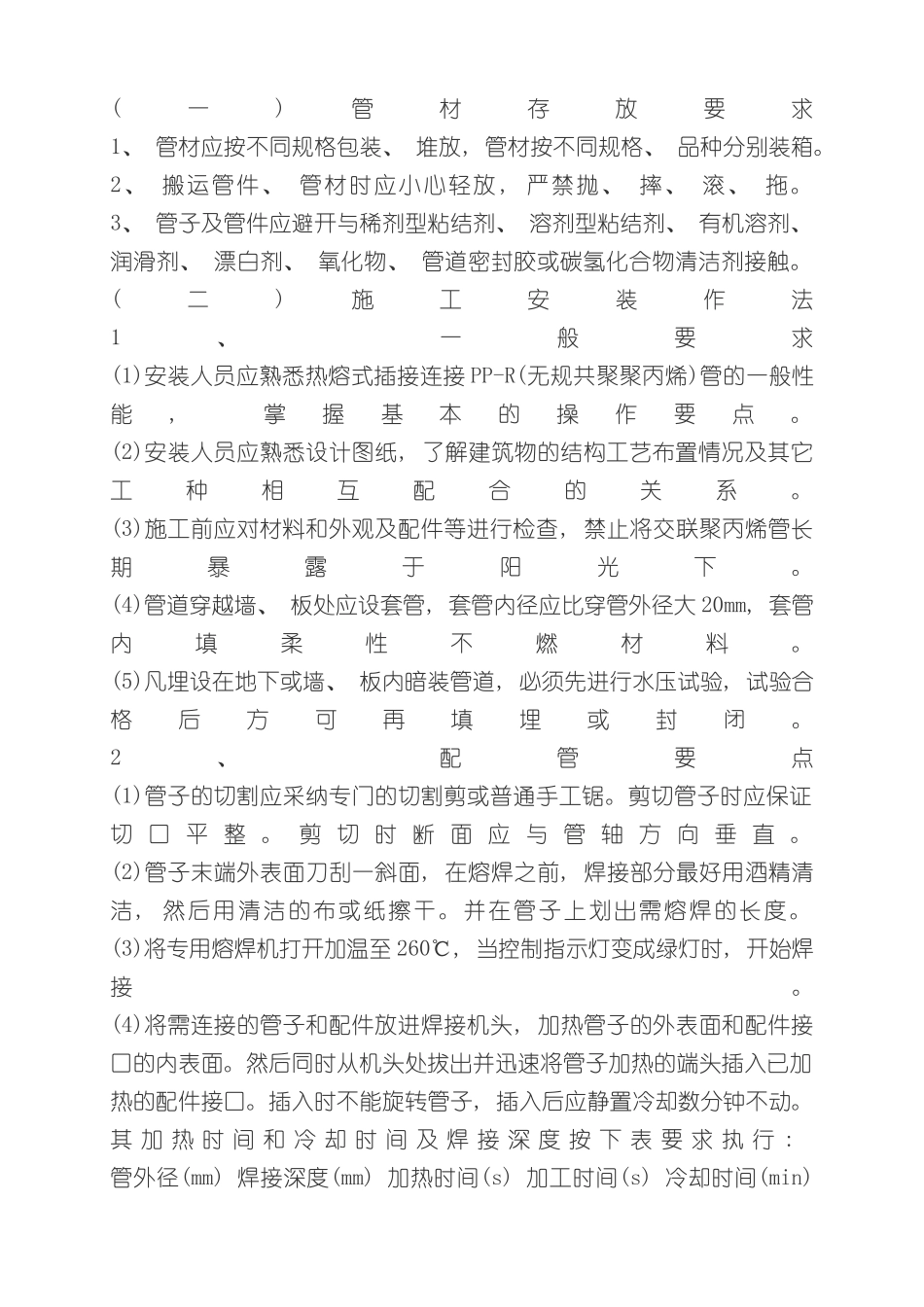

PPR 管供水管施工要点(一)管材存放要求1、 管材应按不同规格包装、 堆放, 管材按不同规格、 品种分别装箱。2、 搬运管件、 管材时应小心轻放 , 严禁抛、 摔、 滚、 拖。3、 管子及管件应避开与稀剂型粘结剂、 溶剂型粘结剂、 有机溶剂、 润滑剂、 漂白剂、 氧化物、 管道密封胶或碳氢化合物清洁剂接触。(二)施工安装作法1、 一般要求(1)安装人员应熟悉热熔式插接连接 PP-R(无规共聚聚丙烯)管的一般性能, 掌握基本的操作要点。(2)安装人员应熟悉设计图纸, 了解建筑物的结构工艺布置情况及其它工种相互配合的关系。(3)施工前应对材料和外观及配件等进行检查, 禁止将交联聚丙烯管长期暴露于阳光下。(4)管道穿越墙、 板处应设套管, 套管内径应比穿管外径大 20mm, 套管内填柔性不燃材料。(5)凡埋设在地下或墙、 板内暗装管道, 必须先进行水压试验, 试验合格后方可再填埋或封闭。2、 配管要点(1)管子的切割应采纳专门的切割剪或普通手工锯。剪切管子时应保证切 口 平 整 。 剪 切 时 断 面 应 与 管 轴 方 向 垂 直 。(2)管子末端外表面刀刮一斜面, 在熔焊之前, 焊接部分最好用酒精清洁, 然后用清洁的布或纸擦干。并在管子上划出需熔焊的长度。(3)将专用熔焊机打开加温至 260℃, 当控制指示灯变成绿灯时, 开始焊接。(4)将需连接的管子和配件放进焊接机头, 加热管子的外表面和配件接口的内表面。然后同时从机头处拔出并迅速将管子加热的端头插入已加热的配件接口。插入时不能旋转管子, 插入后应静置冷却数分钟不动。其 加 热 时 间 和 冷 却 时 间 及 焊 接 深 度 按 下 表 要 求 执 行 : 管外径(mm) 焊接深度(mm) 加热时间(s) 加工时间(s) 冷却时间(min)20 14 5 4 325 16 7 4 332 20 8 4 440 21 12 6 450 22.5 18 6 563 24 24 6 675 26 30 10 890 32 40 15 8110 38.5 50 10 10注 : 若 环 境 温 度 小 于 5℃, 加 热 时 间 应 延 长 50% 。(5) 熔 焊 机 用 完 后 , 需 清 洁 机 头 以 备 下 次 使 用 。(6)将已熔焊连接好的管子安装就位。3、 管道支、 吊架安装(1)管道支吊架的选用, 可根据现场安装情况, 选用管材生产厂制造配套生产的塑料管夹或全国通用给排水标准图集《管道支架及吊架 S161》中 55—16、 48、 49 页中的钢制支吊架。安装时钢制支、 吊架的管卡与 管 子 ...
