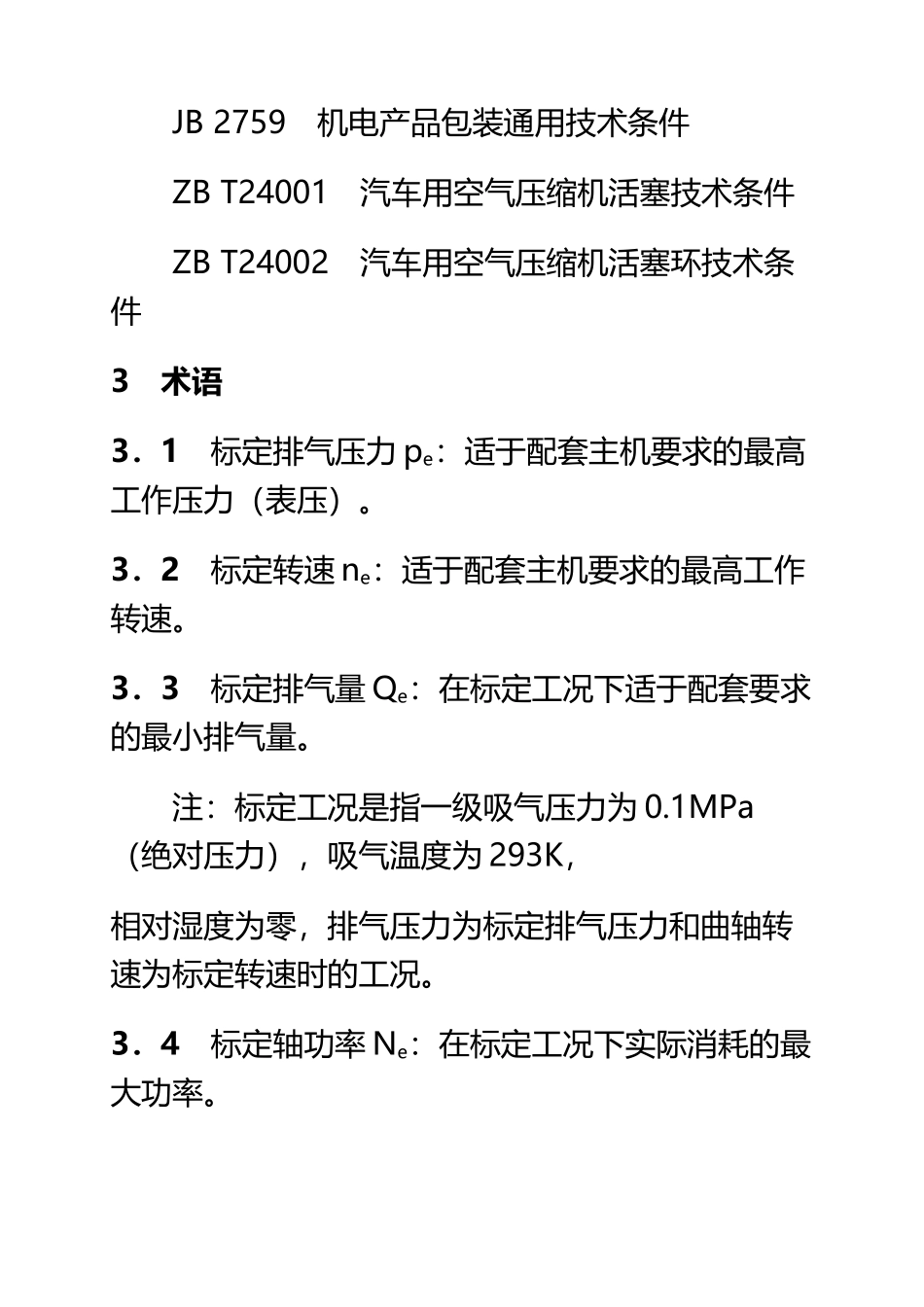

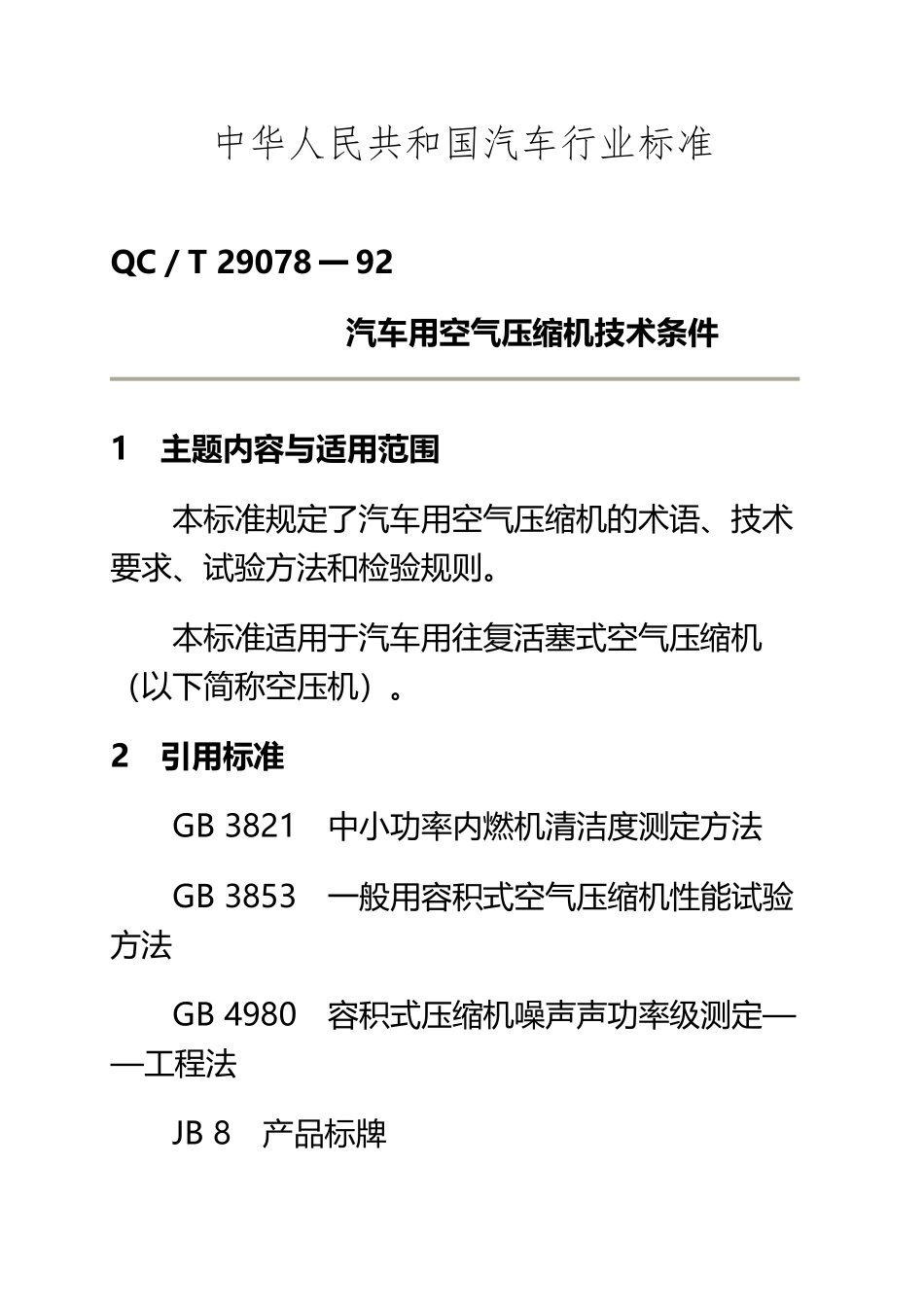

QCT-29078-92 汽车用空气压缩机技术条件(16 页)Good is good, but better carries it.精益求精，善益求善。中华人民共和国汽车行业标准 QC／T 29078 一 92 汽车用空气压缩机技术条件1 主题内容与适用范围 本标准规定了汽车用空气压缩机的术语、技术要求、试验方法和检验规则。 本标准适用于汽车用往复活塞式空气压缩机（以下简称空压机）。2 引用标准 GB 3821 中小功率内燃机清洁度测定方法 GB 3853 一般用容积式空气压缩机性能试验方法 GB 4980 容积式压缩机噪声声功率级测定——工程法 JB 8 产品标牌 JB 2759 机电产品包装通用技术条件 ZB T24001 汽车用空气压缩机活塞技术条件 ZB T24002 汽车用空气压缩机活塞环技术条件3 术语3．1 标定排气压力 pe：适于配套主机要求的最高工作压力（表压）。3．2 标定转速 ne：适于配套主机要求的最高工作转速。3．3 标定排气量 Qe：在标定工况下适于配套要求的最小排气量。 注：标定工况是指一级吸气压力为 0.1MPa（绝对压力），吸气温度为 293K，相对湿度为零，排气压力为标定排气压力和曲轴转速为标定转速时的工况。3．4 标定轴功率 Ne：在标定工况下实际消耗的最大功率。3．5 容积比能（比功率）q：生产单位容积压缩空气时所消耗的能量其值按下式计算:3．6 空压机的容积效率（充气系数）ηv：排气量与空压机行程容积的百分比，其值按下式计算：3．7 速度特性：在排气压力恒定的条件下，空压机的排气量、轴功率和排气温度随转速的变化关系。4 技术要求4．1 空压机应符合本标准的规定，并根据经规定程序批准的产品图样和技术文件制造。4．2 零件、部件和附件应按有关技术文件检验合格后方可装配。4．3 空压机的气缸直径参照表 1 的规定。4．4 标定排气压力 pe按表 2 划分为 3 级。4．5 标定工况下空压机的实测排气量应不小于标定排气量。4．6 标定工况下，空压机的实测轴功率应不大于标定轴功率。4．7 空压机的容积比能（q）和容积效率（ηv）符合表 3 规定。4．8 空压机的气密性与容积为 6 升的储气筒相连的空压机在标定压力下历时 5min每缸压力下降值符合表 4 中规定值。4．9 空压机排气温度、噪声声级、随气排油量，符合表 5 规定值。4．10 空压机的清洁度符合表 6 规定值。4．11 气路、油路和水路的连接部位保证密封。4．12 气缸盖经 1.5 倍的工作压力进行压力试验，历时 5min 不得有渗漏现象。4．13 空压机...
