S7-200-SMART系列PLC模块接线

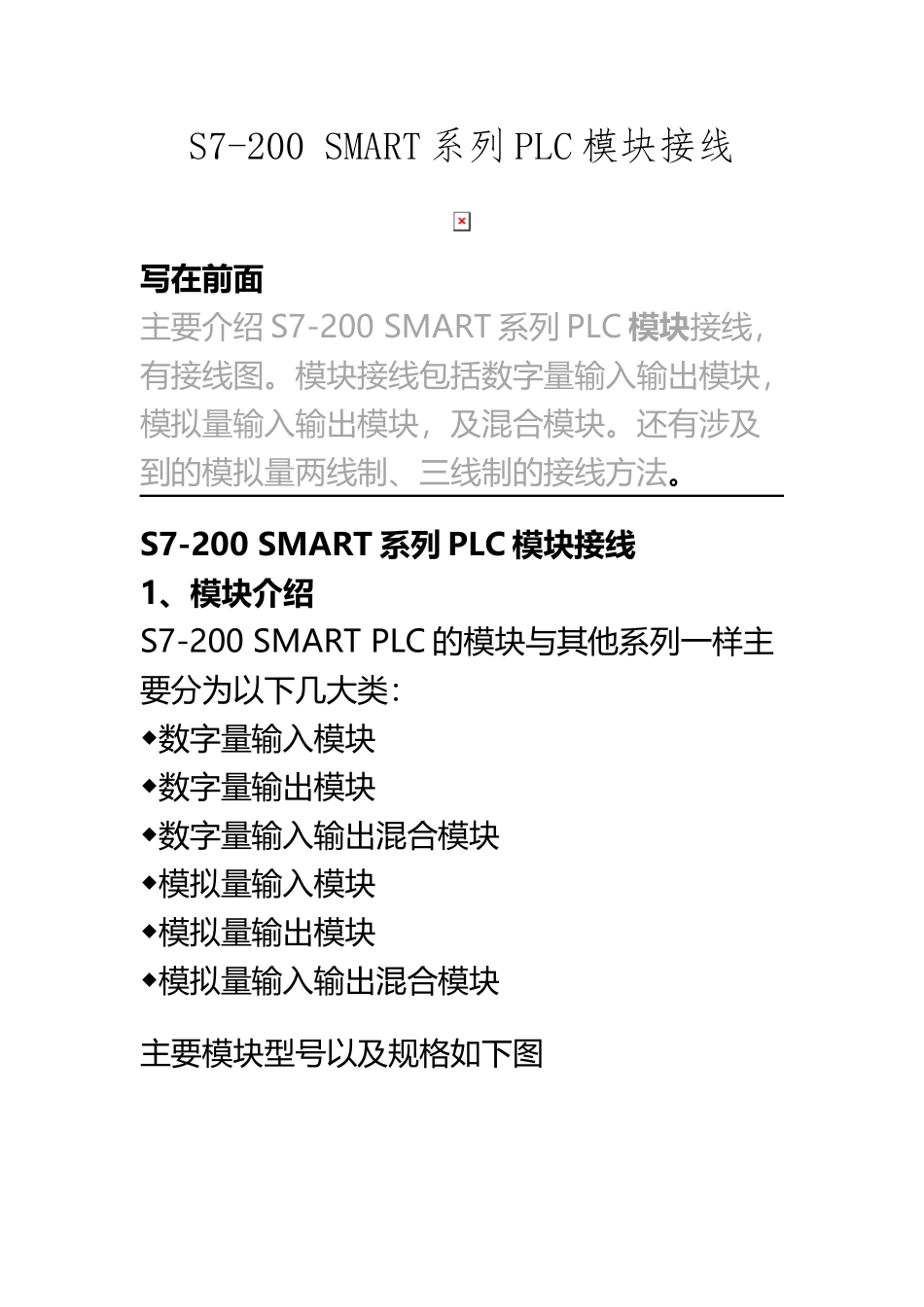

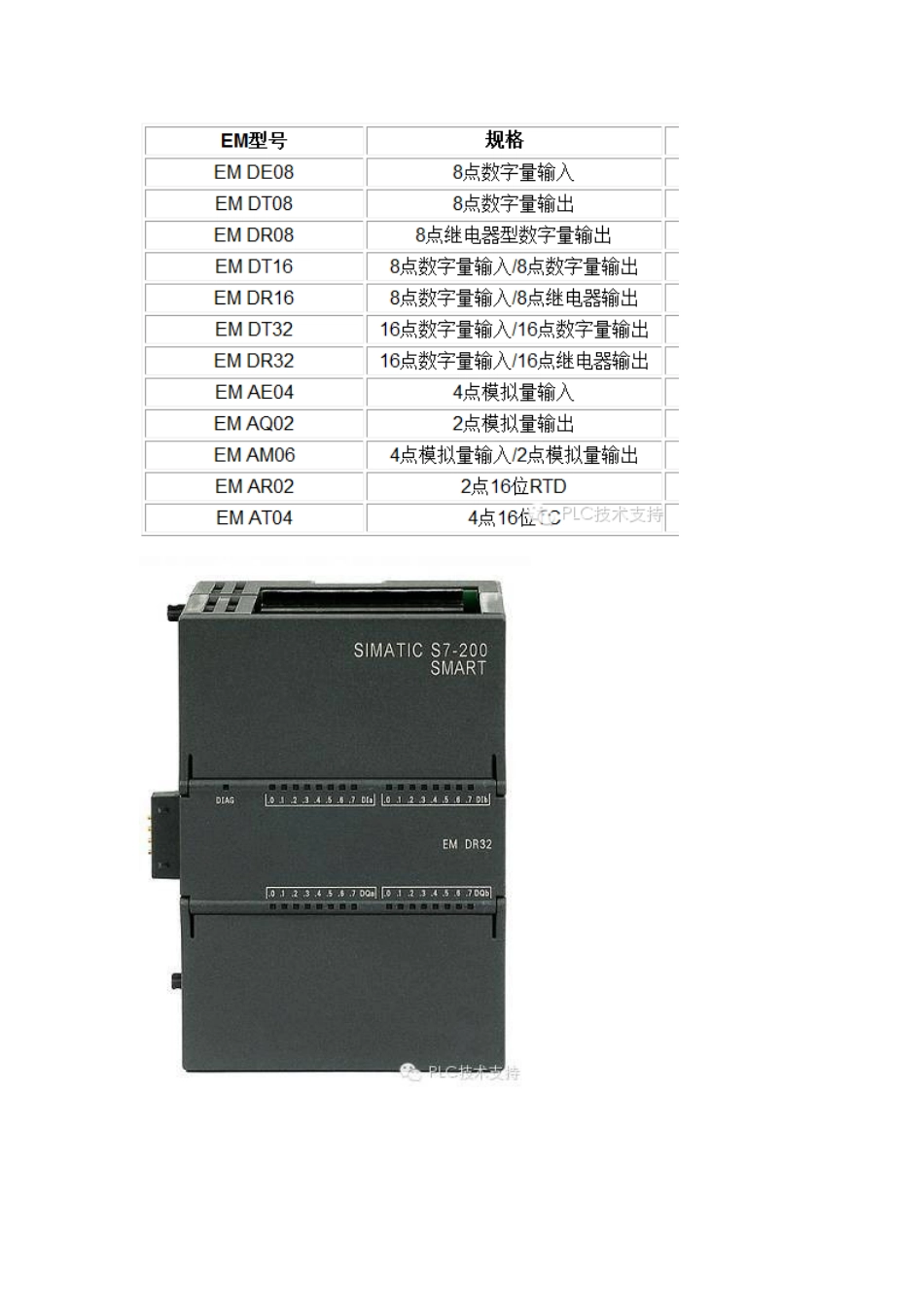

S7-200 SMART 系列PLC 模块接线(14 页)Good is good, but better carries it.精益求精，善益求善。S7-200 SMART 系列 PLC 模块接线写在前面主要介绍 S7-200 SMART 系列 PLC 模块接线，有接线图。模块接线包括数字量输入输出模块，模拟量输入输出模块，及混合模块。还有涉及到的模拟量两线制、三线制的接线方法。S7-200 SMART 系列 PLC 模块接线1、模块介绍S7-200 SMART PLC 的模块与其他系列一样主要分为以下几大类：◆数字量输入模块◆数字量输出模块◆数字量输入输出混合模块◆模拟量输入模块◆模拟量输出模块◆模拟量输入输出混合模块主要模块型号以及规格如下图2、数字量 I/O 模块接线数字量输入输出模块接线如 CPU 模块接线没有多大差别，注意事项也都差不多。数字量输入接线图如下所示数字量输出接线图由上图可以看出数字量输出模块，有晶体管和继电器输出两种，晶体管输出与 CPU 模块一样也只能为 PNP 型输出。继电器型输出在【1L】和【2L】上既可以是直流电也可以是沟通电，但是都需要外接 DC24V 电源为其供电，接线端子为【L+】【M】。3、模拟量 I/O 模块接线S7-200 SMART 模拟量输入模块可以输入电压、电流、RTD 热电阻、TC 热电偶。下图为模拟量输入模块 EM AE04 的接线图使用时应注意一下几点◆通道 0 和通道 1 不能同时测量电压和电流信号，只能二选一。通道 2 和 3 也是如此。◆可测量的信号有：±10V、±5V、±2.5V、0--20mA。◆满量程数据格式：-27648~+27648，不同于S7-200 的-32000~+32000，与 S7-300/400一样。模拟量输出模块模拟量输出模块需要注意的事项◆两个模拟量通道可以输出电压和电流信号，可根据实际需求选择。◆可测量的信号有：±10V 和 0--20mA。◆满量程数据格式：-27648~+27648，不同于S7-200 的-32000~+32000，与 S7-300/400一样。至于模拟量的混合模块接线和以上类似，就不再赘述了。模拟量模块在使用过程中有以下几点需要注意的：① 模拟量模块有专用的插针与 CPU 链接，并通过此链接向模块提供 DC5V 电源，此外还必须外接 DC24V 电源。② 模拟量输入电压电流的选择，以及量程的选择都是通过组态软件进行。不需要像 S7-200 那样通过 DIP 开关进行。③ 模拟量转换为数字量进行处理的时候，是转换为有符号的整数。④ 模拟量输入模块接线时应当：传感器电缆尽可能短，使用双绞屏蔽线，靠近信号源的屏蔽线的屏蔽层单端接地。⑤ 电压信...
