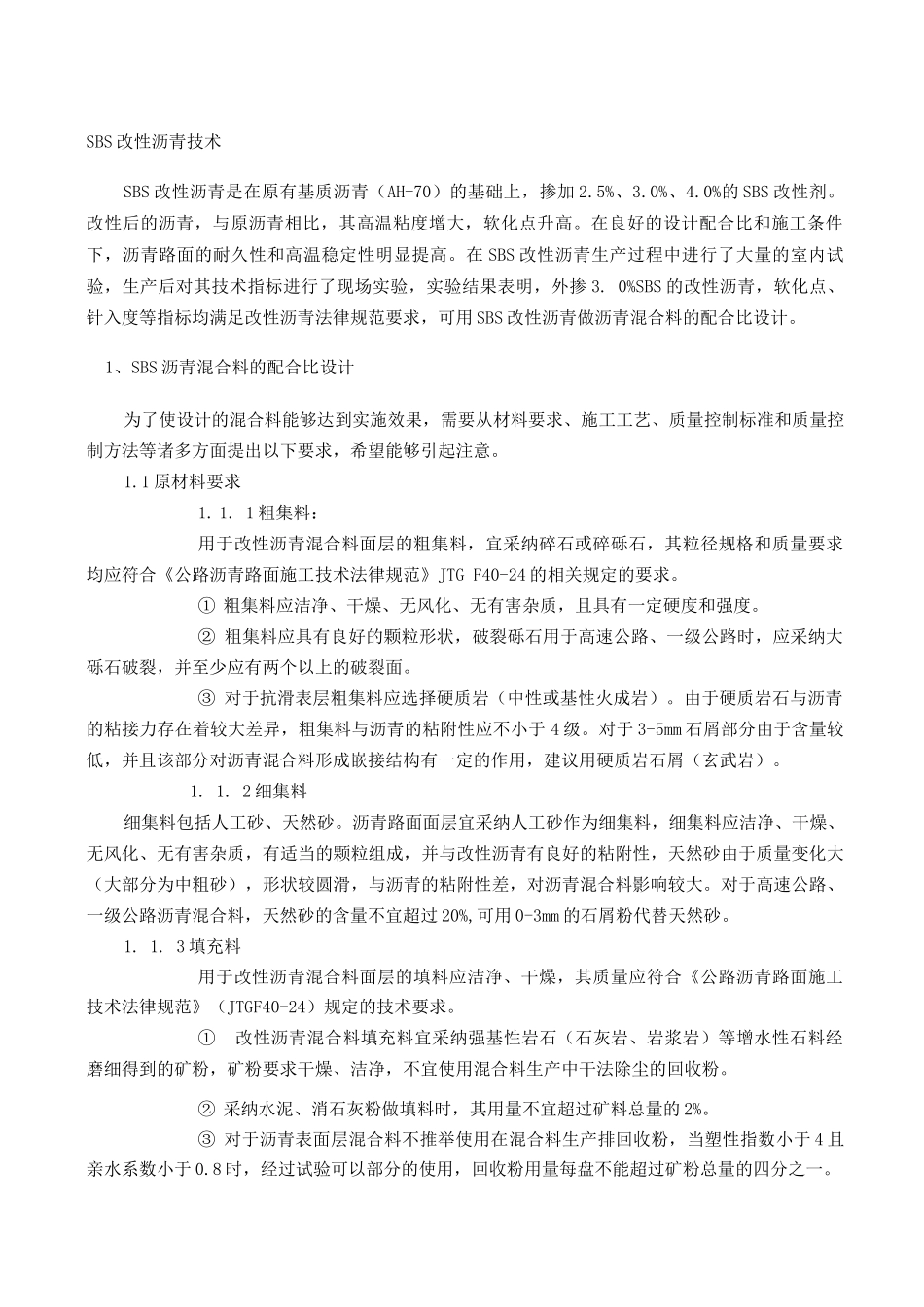

SBS 改性沥青技术SBS 改性沥青是在原有基质沥青（AH-70）的基础上，掺加 2.5%、3.0%、4.0%的 SBS 改性剂。改性后的沥青，与原沥青相比，其高温粘度增大，软化点升高。在良好的设计配合比和施工条件下，沥青路面的耐久性和高温稳定性明显提高。在 SBS 改性沥青生产过程中进行了大量的室内试验，生产后对其技术指标进行了现场实验，实验结果表明，外掺 3. 0%SBS 的改性沥青，软化点、针入度等指标均满足改性沥青法律规范要求，可用 SBS 改性沥青做沥青混合料的配合比设计。1、SBS 沥青混合料的配合比设计为了使设计的混合料能够达到实施效果，需要从材料要求、施工工艺、质量控制标准和质量控制方法等诸多方面提出以下要求，希望能够引起注意。1.1 原材料要求1. 1. 1 粗集料：用于改性沥青混合料面层的粗集料，宜采纳碎石或碎砾石，其粒径规格和质量要求均应符合《公路沥青路面施工技术法律规范》JTG F40-24 的相关规定的要求。① 粗集料应洁净、干燥、无风化、无有害杂质，且具有一定硬度和强度。② 粗集料应具有良好的颗粒形状，破裂砾石用于高速公路、一级公路时，应采纳大砾石破裂，并至少应有两个以上的破裂面。③ 对于抗滑表层粗集料应选择硬质岩（中性或基性火成岩）。由于硬质岩石与沥青的粘接力存在着较大差异，粗集料与沥青的粘附性应不小于 4 级。对于 3-5mm 石屑部分由于含量较低，并且该部分对沥青混合料形成嵌接结构有一定的作用，建议用硬质岩石屑（玄武岩）。1. 1. 2 细集料细集料包括人工砂、天然砂。沥青路面面层宜采纳人工砂作为细集料，细集料应洁净、干燥、无风化、无有害杂质，有适当的颗粒组成，并与改性沥青有良好的粘附性，天然砂由于质量变化大（大部分为中粗砂），形状较圆滑，与沥青的粘附性差，对沥青混合料影响较大。对于高速公路、一级公路沥青混合料，天然砂的含量不宜超过 20%,可用 0-3mm 的石屑粉代替天然砂。1. 1. 3 填充料用于改性沥青混合料面层的填料应洁净、干燥，其质量应符合《公路沥青路面施工技术法律规范》（JTGF40-24）规定的技术要求。①改性沥青混合料填充料宜采纳强基性岩石（石灰岩、岩浆岩）等增水性石料经磨细得到的矿粉，矿粉要求干燥、洁净，不宜使用混合料生产中干法除尘的回收粉。② 采纳水泥、消石灰粉做填料时，其用量不宜超过矿料总量的 2%。③ 对于沥青表面层混合料不推举使用在混合料生产排回收粉，当塑性指数小于 4 且亲水系数小于 0.8 时...
