SCD2设计计算说明书VIP专享

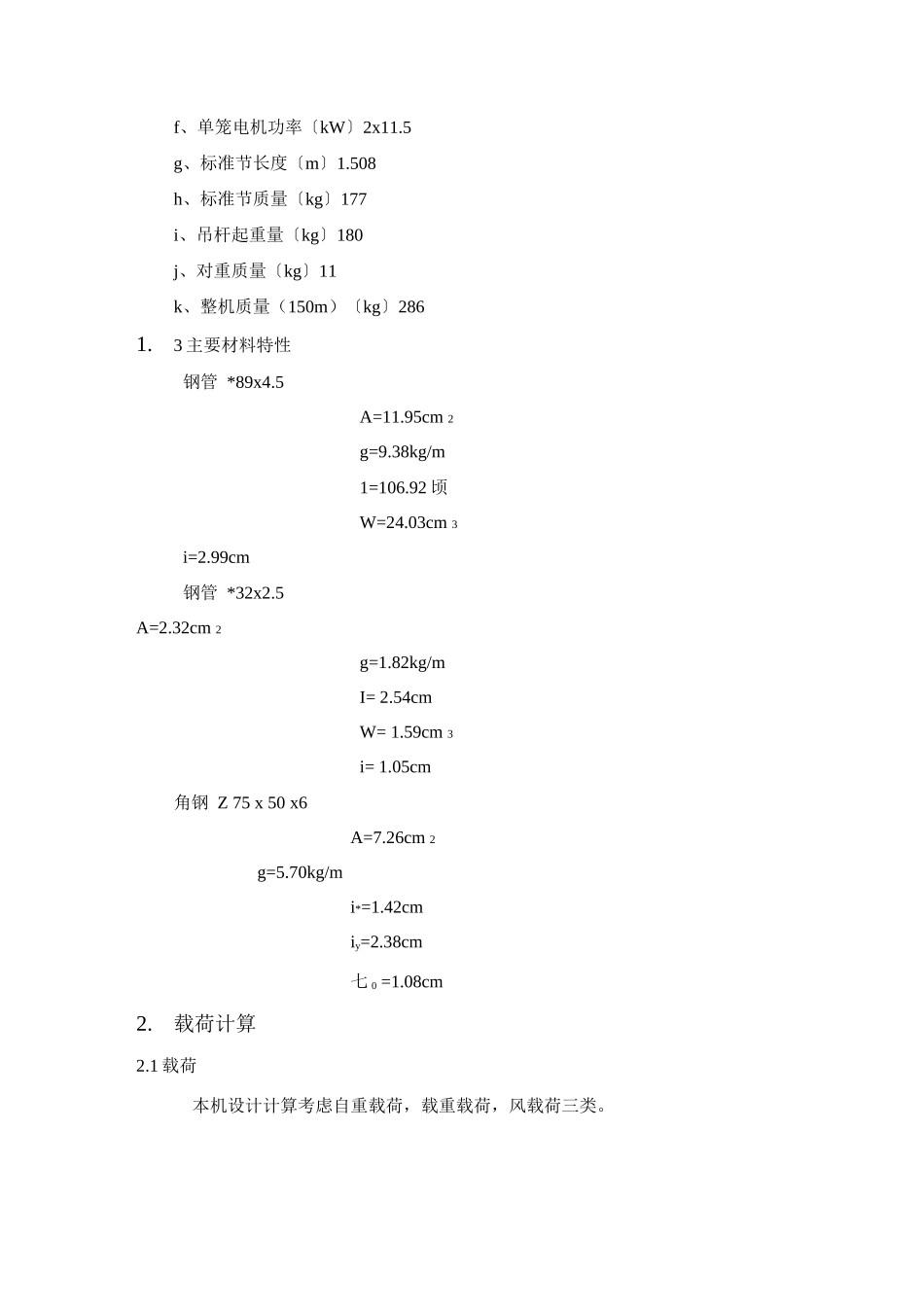

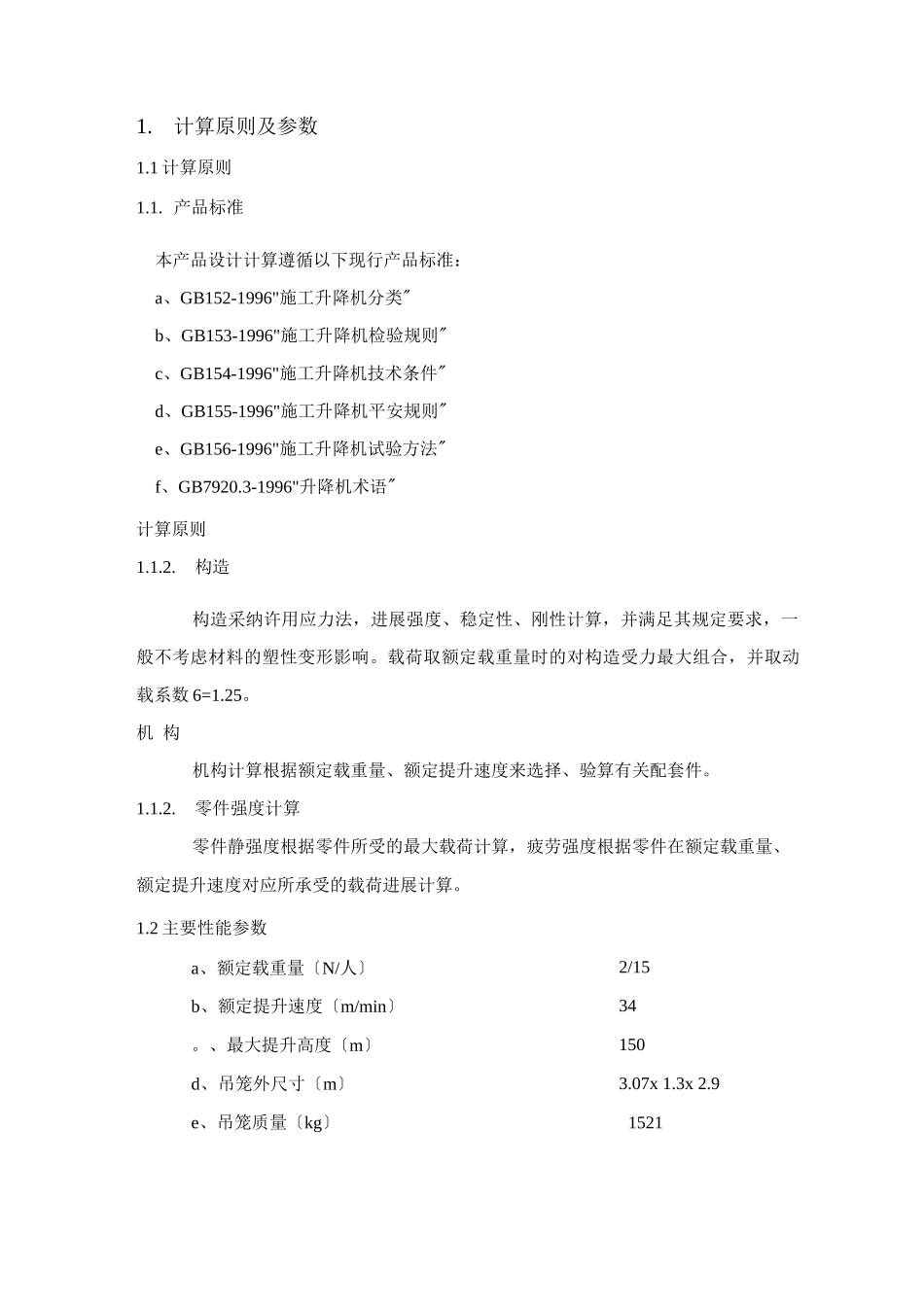

1.计算原则及参数1.1 计算原则1.1. 产品标准本产品设计计算遵循以下现行产品标准：a、GB152-1996"施工升降机分类"b、GB153-1996"施工升降机检验规则"c、GB154-1996"施工升降机技术条件"d、GB155-1996"施工升降机平安规则"e、GB156-1996"施工升降机试验方法"f、GB7920.3-1996"升降机术语"计算原则1.1.2.构造构造采纳许用应力法，进展强度、稳定性、刚性计算，并满足其规定要求，一般不考虑材料的塑性变形影响。载荷取额定载重量时的对构造受力最大组合，并取动载系数 6=1.25。机 构机构计算根据额定载重量、额定提升速度来选择、验算有关配套件。1.1.2.零件强度计算零件静强度根据零件所受的最大载荷计算，疲劳强度根据零件在额定载重量、额定提升速度对应所承受的载荷进展计算。1.2 主要性能参数a、额定载重量〔N/人〕2/15b、额定提升速度〔m/min〕34。、最大提升高度〔m〕150d、吊笼外尺寸〔m〕3.07x 1.3x 2.9e、吊笼质量〔kg〕1521f、单笼电机功率〔kW〕2x11.5g、标准节长度〔m〕1.508h、标准节质量〔kg〕177i、吊杆起重量〔kg〕180j、对重质量〔kg〕11k、整机质量（150m）〔kg〕2861.3 主要材料特性钢管 *89x4.5A=11.95cm 2g=9.38kg/m1=106.92 顷W=24.03cm 3i=2.99cm钢管 *32x2.5A=2.32cm 2g=1.82kg/mI= 2.54cmW= 1.59cm 3i= 1.05cm角钢 Z 75 x 50 x6A=7.26cm 2g=5.70kg/mi*=1.42cmiy=2.38cm七 0 =1.08cm2.载荷计算2.1 载荷本机设计计算考虑自重载荷，载重载荷，风载荷三类。自重载荷a、底笼质量〔kg〕b、导轨架质量〔kg/m〕c、天轮质量〔kg〕d、附墙架质量〔kg/套〕e、对重质量〔kg〕f、对重绳质量〔kg〕g、电缆质量〔kg〕h、吊笼质量〔kg〕空笼〔kg〕动力机构〔kg〕司机室〔kg〕载重载荷额定载重量〔N/人〕2.1. 狈载荷风载荷分别考虑工作状态和非工作状态，风压取值:工作状态：q =250N/m2非工作状态：q =8N/m2计算公式按下式计算：P=C -Kn-q-AP—风载荷 NC--风力计算系数，取 C=1.2Kn---高度系数 工作状态取 Kn=1 非工作状态取 Kh=(h/10)0.3q —压 N/m 2A----受风载面积 m2a、非工作状态风载荷非工作状态风沿 y-y 方向吹时迎风面积m1=1216m2=177m 3=155m 4=64m5=11 x 2m 6=150 x 2m 7=190 x 2m8=1521m 81=701m 82=720m83=12/15A 导广〔 134.2x 2+53.325x 3+85.6+26.2x 2〕/10=0.378nt/mA 笼］=3.07x 2.9=8.9 削非工作状态风沿 y-y 方向吹时风载P 导 1=C.Kn.q.A 导 1=1....
