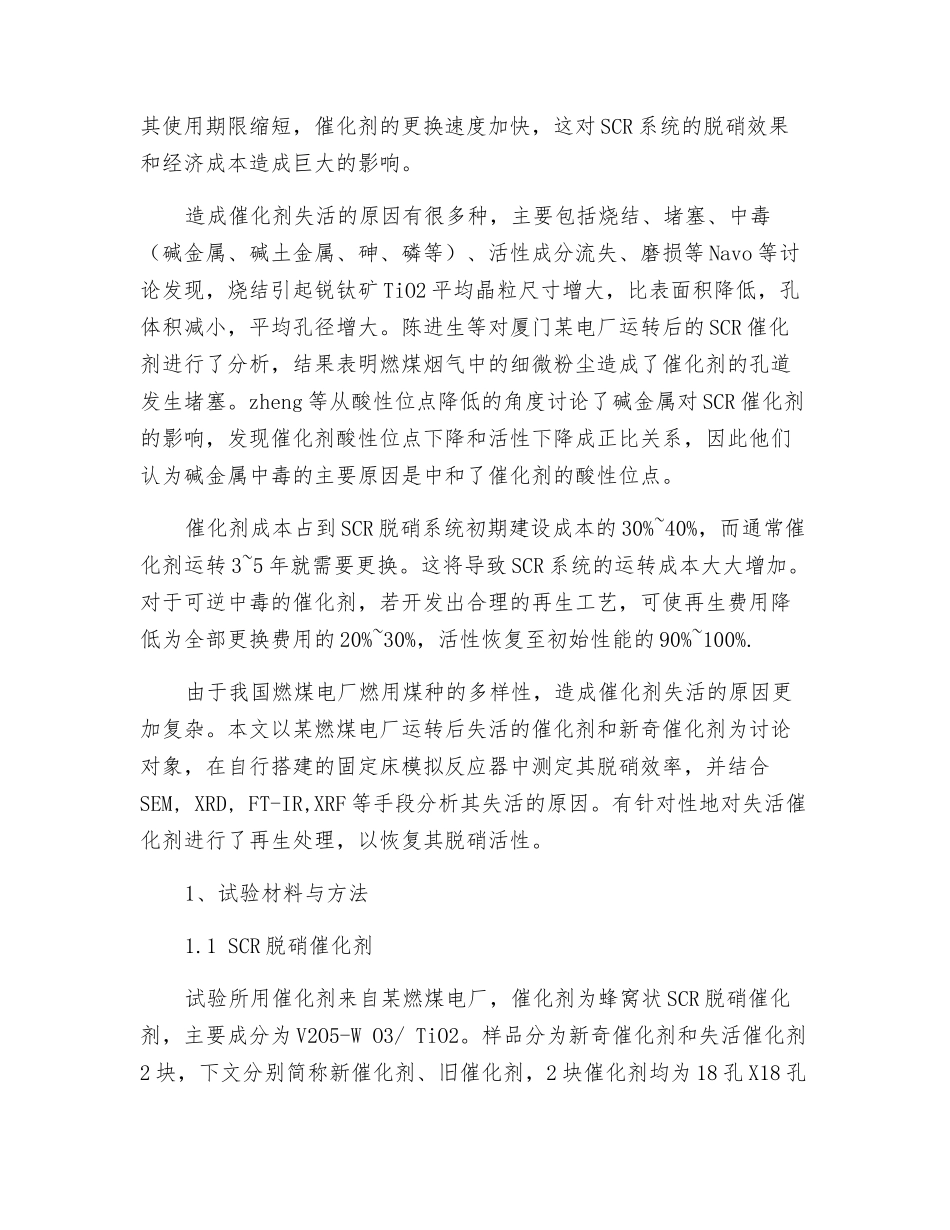

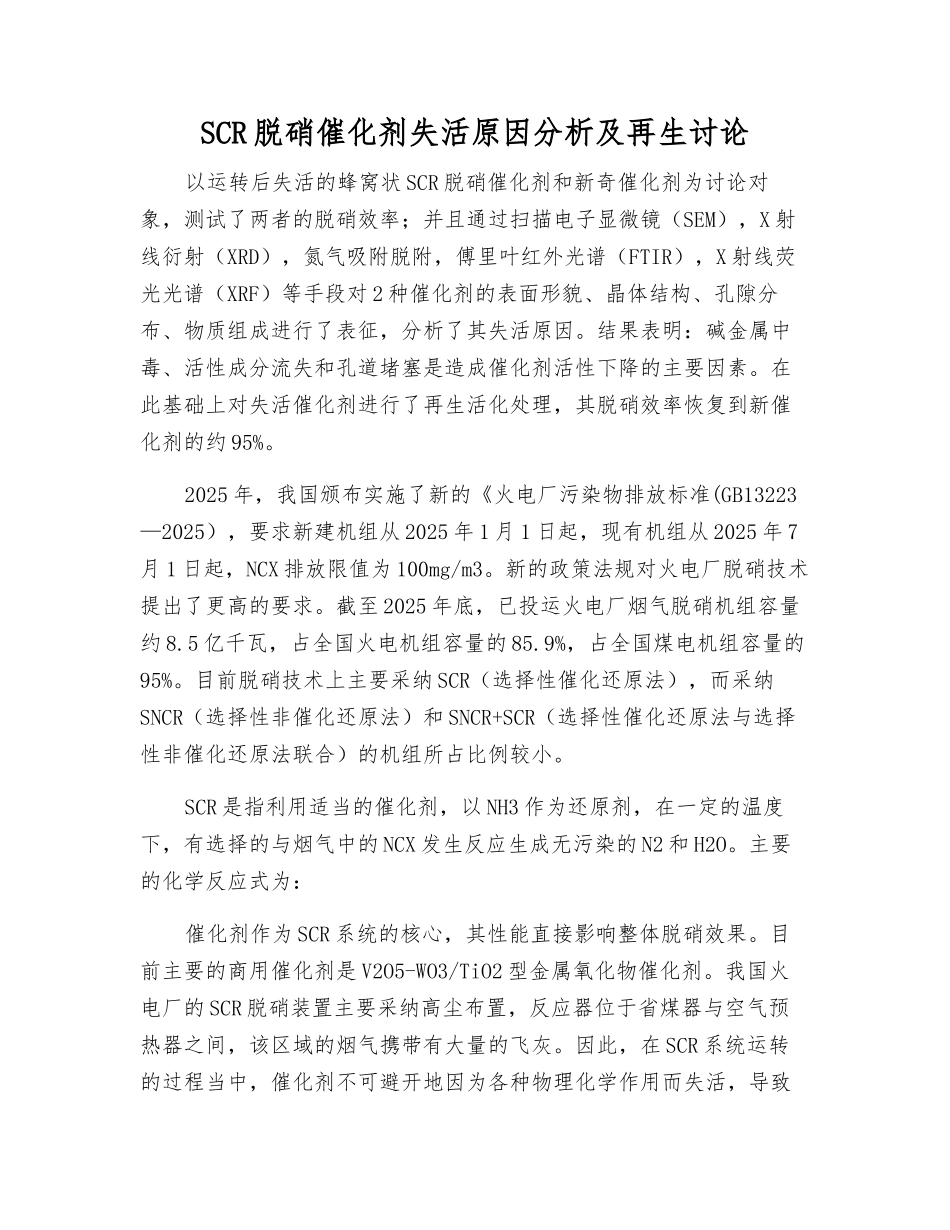

SCR 脱硝催化剂失活原因分析及再生讨论以运转后失活的蜂窝状 SCR 脱硝催化剂和新奇催化剂为讨论对象，测试了两者的脱硝效率；并且通过扫描电子显微镜（SEM），X 射线衍射（XRD），氮气吸附脱附，傅里叶红外光谱（FTIR），X 射线荧光光谱（XRF）等手段对 2 种催化剂的表面形貌、晶体结构、孔隙分布、物质组成进行了表征，分析了其失活原因。结果表明：碱金属中毒、活性成分流失和孔道堵塞是造成催化剂活性下降的主要因素。在此基础上对失活催化剂进行了再生活化处理，其脱硝效率恢复到新催化剂的约 95%。2025 年，我国颁布实施了新的《火电厂污染物排放标准(GB13223—2025），要求新建机组从 2025 年 1 月 1 日起，现有机组从 2025 年 7月 1 日起，NCX 排放限值为 100mg/m3。新的政策法规对火电厂脱硝技术提出了更高的要求。截至 2025 年底，已投运火电厂烟气脱硝机组容量约 8.5 亿千瓦，占全国火电机组容量的 85.9%，占全国煤电机组容量的95%。目前脱硝技术上主要采纳 SCR（选择性催化还原法），而采纳SNCR（选择性非催化还原法）和 SNCR+SCR（选择性催化还原法与选择性非催化还原法联合）的机组所占比例较小。SCR 是指利用适当的催化剂，以 NH3 作为还原剂，在一定的温度下，有选择的与烟气中的 NCX 发生反应生成无污染的 N2 和 H2O。主要的化学反应式为：催化剂作为 SCR 系统的核心，其性能直接影响整体脱硝效果。目前主要的商用催化剂是 V2O5-WO3/TiO2 型金属氧化物催化剂。我国火电厂的 SCR 脱硝装置主要采纳高尘布置，反应器位于省煤器与空气预热器之间，该区域的烟气携带有大量的飞灰。因此，在 SCR 系统运转的过程当中，催化剂不可避开地因为各种物理化学作用而失活，导致其使用期限缩短，催化剂的更换速度加快，这对 SCR 系统的脱硝效果和经济成本造成巨大的影响。造成催化剂失活的原因有很多种，主要包括烧结、堵塞、中毒（碱金属、碱土金属、砷、磷等）、活性成分流失、磨损等 Navo 等讨论发现，烧结引起锐钛矿 TiO2 平均晶粒尺寸增大，比表面积降低，孔体积减小，平均孔径增大。陈进生等对厦门某电厂运转后的 SCR 催化剂进行了分析，结果表明燃煤烟气中的细微粉尘造成了催化剂的孔道发生堵塞。zheng 等从酸性位点降低的角度讨论了碱金属对 SCR 催化剂的影响，发现催化剂酸性位点下降和活性下降成正比关系，因此他们认为碱金属中毒的主要原因是中和了催化剂的酸性位点。催化剂...
