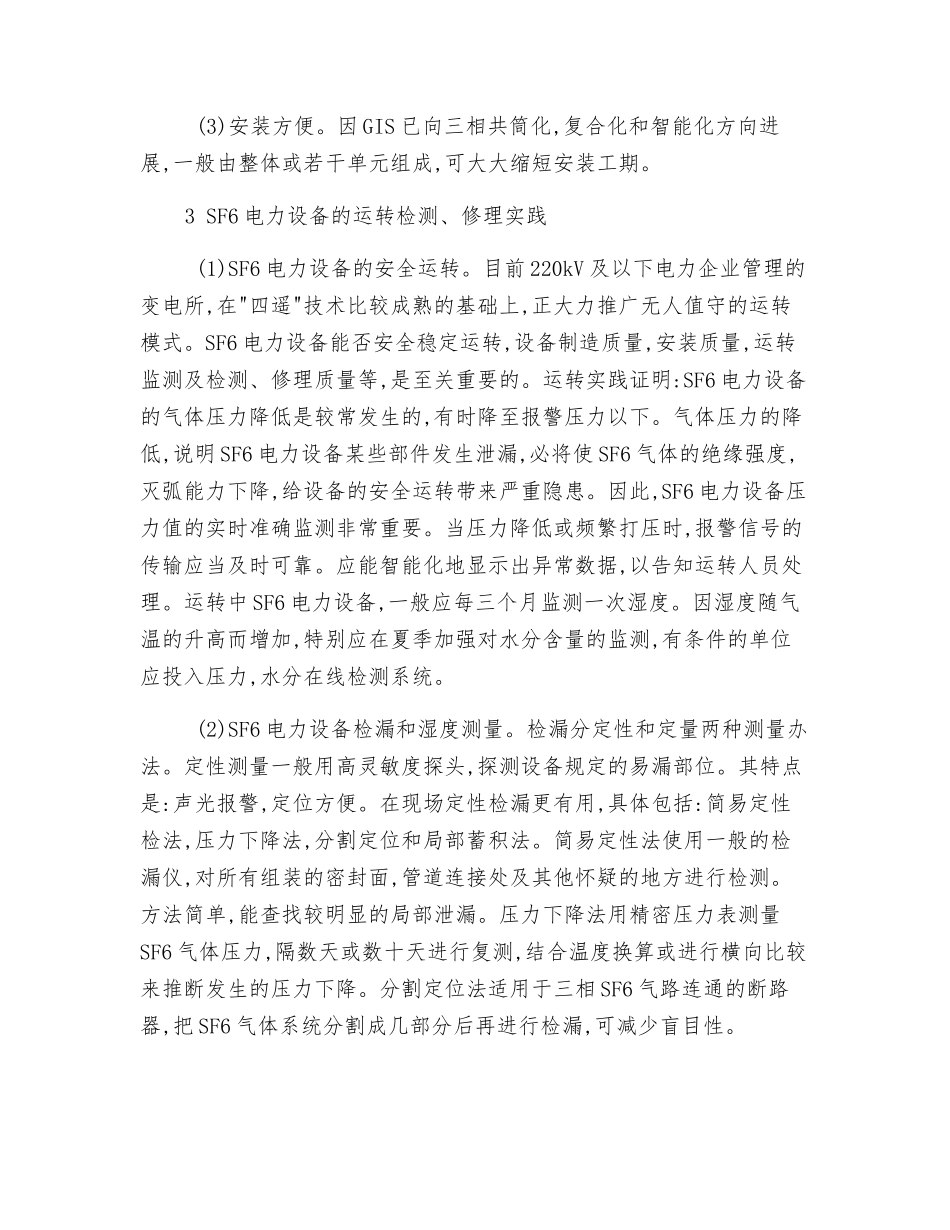

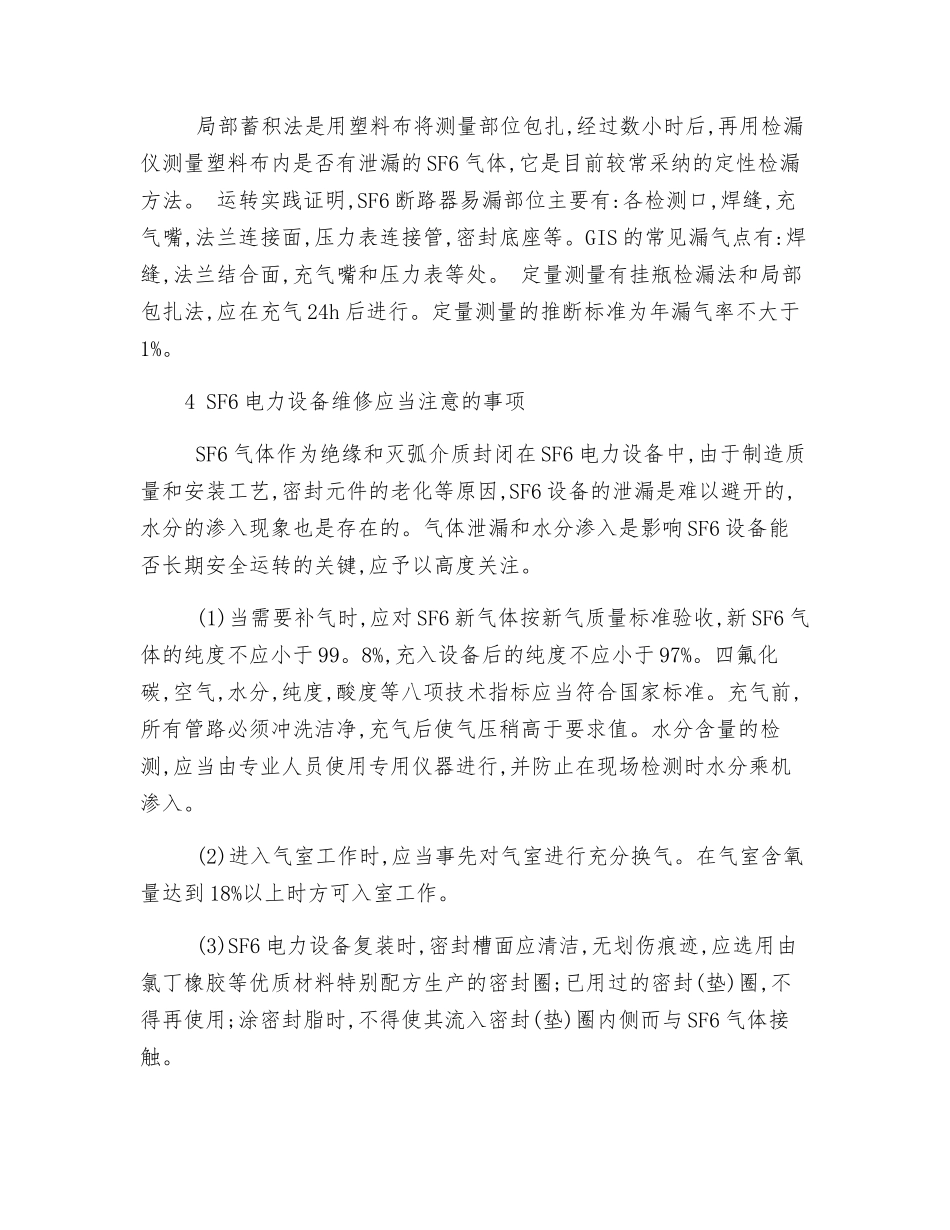

SF6 断路器和 GIS 组合电器安全运转一、 引言1. SF6 电力设备简介 (1)SF6 断路器。SF6 断路器的绝缘和灭弧介质均为 SF6 气体。优点如下: ① 灭弧能力强,介电强度高,绝缘性能好,断口电压可以做得很高,使用安全可靠。 ② 介质恢复速度特别快,冷却特性好,开断近区故障的性能特别好,使用期限长。 ③SF6 气体电弧分解场中不含有碳等影响绝缘能力的物质,触头在开断电弧中烧损极其轻微,因此 SF6 断路器又有允许开断次数多,安装操作简便,检测、修理周期长,运转可靠等优点。 (2)GIS 组合电器。GIS 组合电器是由断路器,隔离开关,接地开关,互感器,避雷器,母线,连接件等单元,封闭在接地的金属体内组成。其内部充有一定压力并有优异灭弧和绝缘能力的 SF6 气体。由于 GIS 既封闭又组合,故占地面积小,占用空间少,基本不受外界环境影响,不产生噪声和无线电干扰,运转安全可靠,且维护工作量少。 它的突出优点是: ① 最大限度地缩小整套配电装置的占地面积和空间体积,结构十分紧凑。在人口高度集中的大都市和密集的负荷中心,显得更为重要。 ② 全封闭的电器结构,不受雨雷,尘沙及盐雾等各种恶劣自然条件的影响,减少了设备事故的可能性,特别适合工业污染和气候恶劣以及高海拔地区。 (3)安装方便。因 GIS 已向三相共筒化,复合化和智能化方向进展,一般由整体或若干单元组成,可大大缩短安装工期。3 SF6 电力设备的运转检测、修理实践 (1)SF6 电力设备的安全运转。目前 220kV 及以下电力企业管理的变电所,在"四遥"技术比较成熟的基础上,正大力推广无人值守的运转模式。SF6 电力设备能否安全稳定运转,设备制造质量,安装质量,运转监测及检测、修理质量等,是至关重要的。运转实践证明:SF6 电力设备的气体压力降低是较常发生的,有时降至报警压力以下。气体压力的降低,说明 SF6 电力设备某些部件发生泄漏,必将使 SF6 气体的绝缘强度,灭弧能力下降,给设备的安全运转带来严重隐患。因此,SF6 电力设备压力值的实时准确监测非常重要。当压力降低或频繁打压时,报警信号的传输应当及时可靠。应能智能化地显示出异常数据,以告知运转人员处理。运转中 SF6 电力设备,一般应每三个月监测一次湿度。因湿度随气温的升高而增加,特别应在夏季加强对水分含量的监测,有条件的单位应投入压力,水分在线检测系统。 (2)SF6 电力设备检漏和湿度测量。检漏分定性和定量两种测量办法。定性测量一般用高灵敏度探头,探测设备规定的易漏部位。其特点是:...
