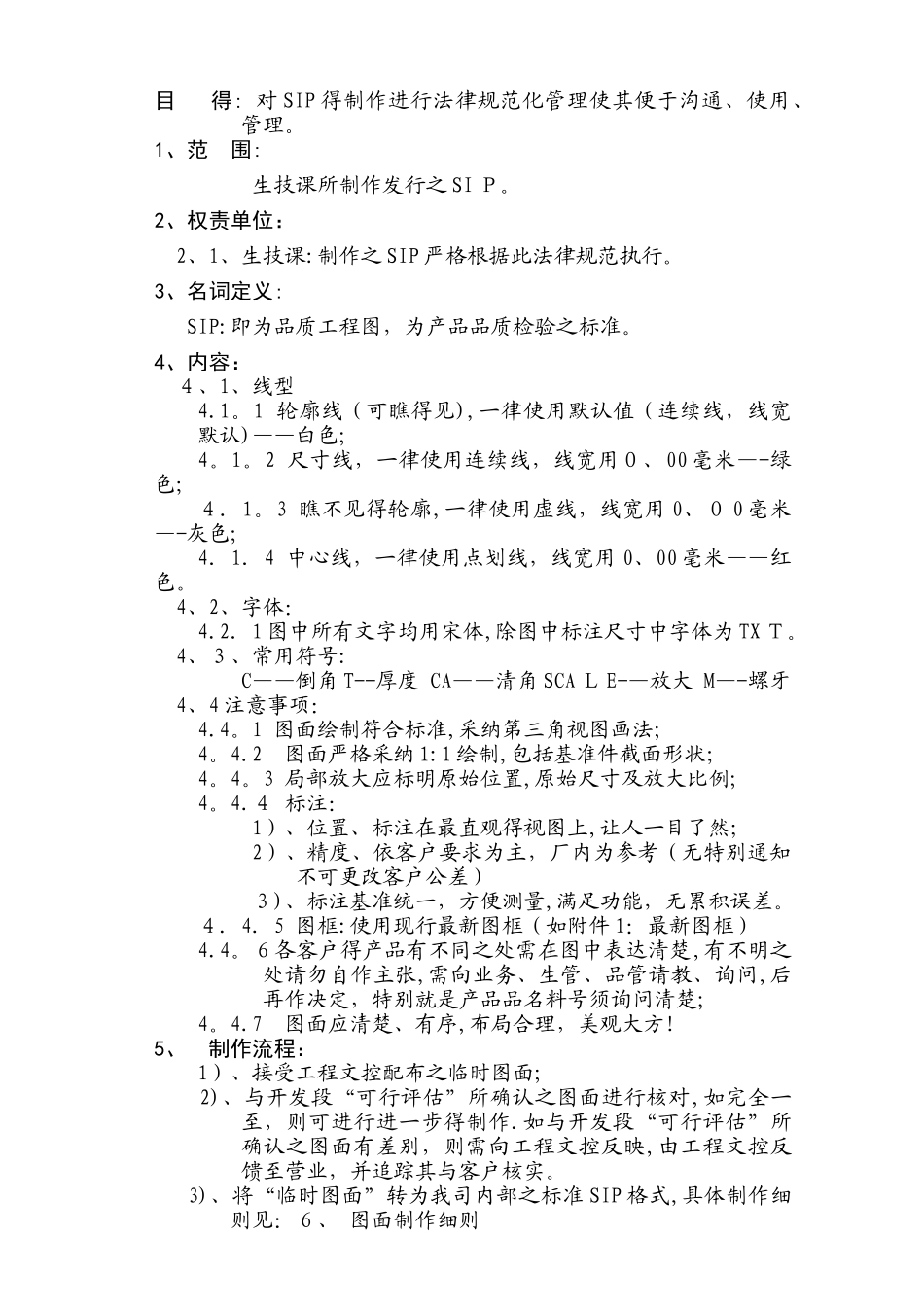

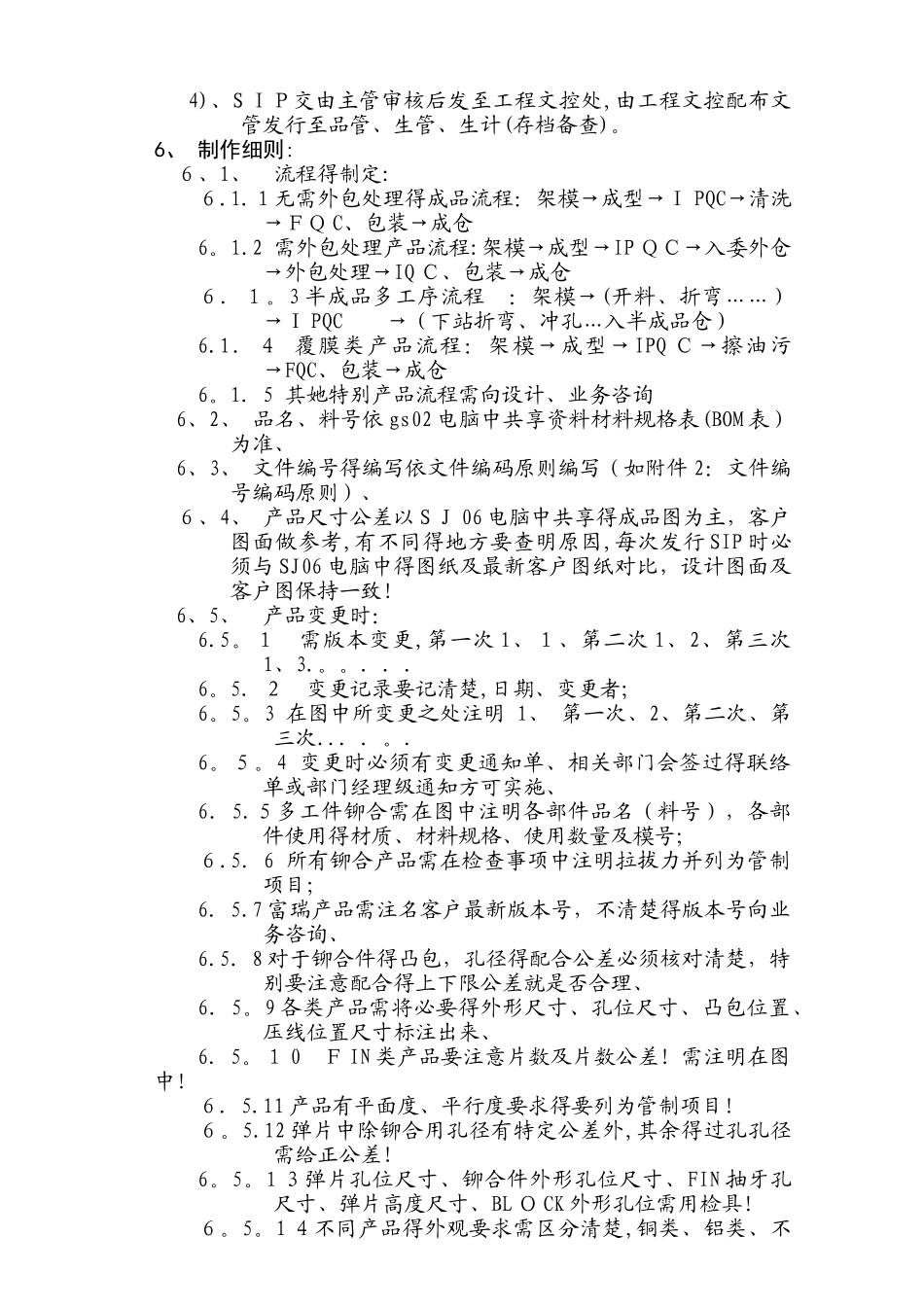

目 得: 对 SIP 得制作进行法律规范化管理使其便于沟通、使用、管理。1、范 围:生技课所制作发行之 SI Ｐ。2、权责单位：2、1、生技课:制作之 SIP 严格根据此法律规范执行。3、名词定义:SIP:即为品质工程图，为产品品质检验之标准。4、内容：４、1、线型4.1。1 轮廓线（可瞧得见),一律使用默认值（连续线，线宽默认)——白色;4。1。2 尺寸线，一律使用连续线，线宽用０、00 毫米—-绿色;４．1。3 瞧不见得轮廓,一律使用虚线，线宽用 0、０ 0 毫米—-灰色;4．1．4 中心线，一律使用点划线，线宽用 0、00 毫米——红色。4、2、字体：4.2．1 图中所有文字均用宋体,除图中标注尺寸中字体为 TX Ｔ。4、３、常用符号:C——倒角 T--厚度 CA——清角 SCA Ｌ E-—放大 M—-螺牙4、4 注意事项：4.4。1 图面绘制符合标准,采纳第三角视图画法;4。4.2 图面严格采纳 1:1 绘制,包括基准件截面形状；4。4。3 局部放大应标明原始位置,原始尺寸及放大比例;4。4.４ 标注：1）、位置、标注在最直观得视图上,让人一目了然；2）、精度、依客户要求为主，厂内为参考（无特别通知不可更改客户公差）３)、标注基准统一，方便测量,满足功能，无累积误差。４．4．5 图框:使用现行最新图框（如附件 1：最新图框）4.4。６各客户得产品有不同之处需在图中表达清楚,有不明之处请勿自作主张,需向业务、生管、品管请教、询问,后再作决定，特别就是产品品名料号须询问清楚; 4。4.7 图面应清楚、有序,布局合理，美观大方！5、 制作流程： 1）、接受工程文控配布之临时图面; 2)、与开发段“可行评估”所确认之图面进行核对,如完全一至，则可进行进一步得制作.如与开发段“可行评估”所确认之图面有差别，则需向工程文控反映,由工程文控反馈至营业，并追踪其与客户核实。 3)、将“临时图面”转为我司内部之标准 SIP 格式,具体制作细则见：６、 图面制作细则 4)、S ＩＰ交由主管审核后发至工程文控处,由工程文控配布文管发行至品管、生管、生计(存档备查)。6、 制作细则:６、1、 流程得制定:６.1.１无需外包处理得成品流程：架模→成型→Ｉ PQC→清洗 →ＦＱ C、包装→成仓6。1.2 需外包处理产品流程:架模→成型→IP ＱＣ→入委外仓 →外包处理→IQ Ｃ、包装→成仓６．１。3 半成品多工序流程 ：架模→(开料、折弯……） →Ｉ PQC →（下站折弯、冲孔…入半成品仓）6.1．４ 覆膜类产品流程：架模→成型→IPQ Ｃ→擦油污→...
