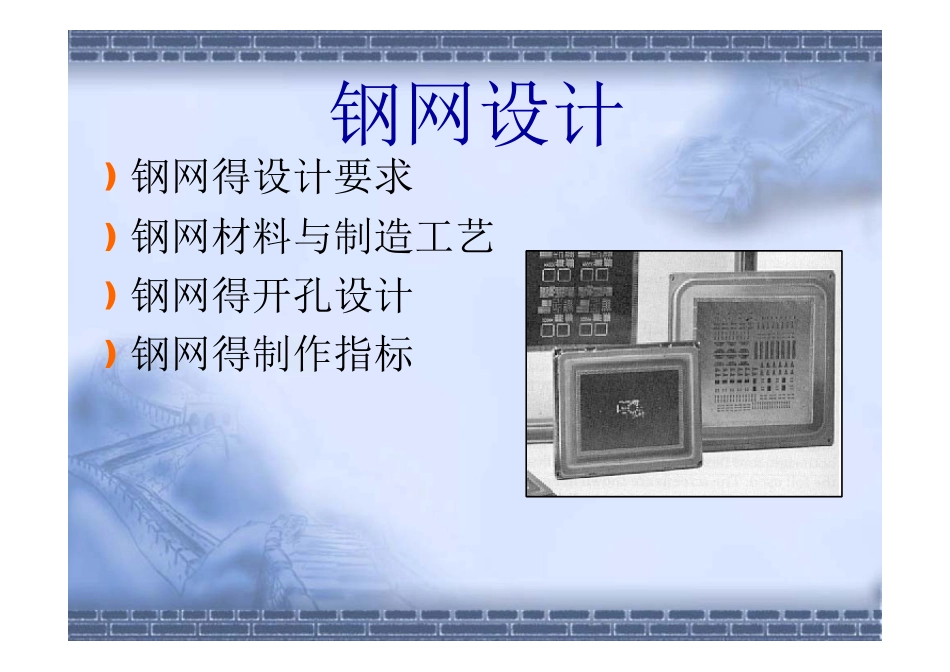

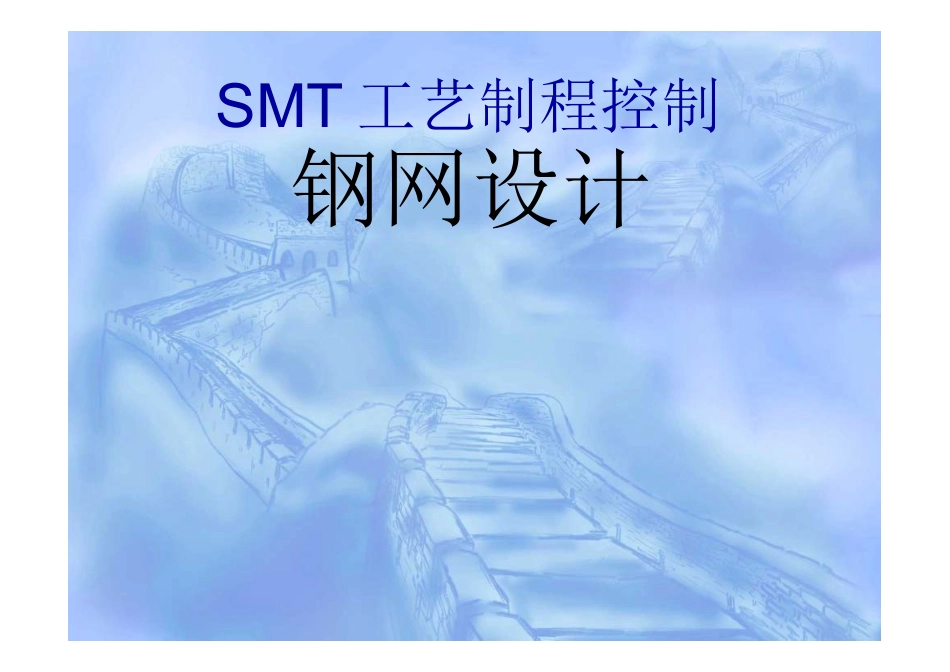

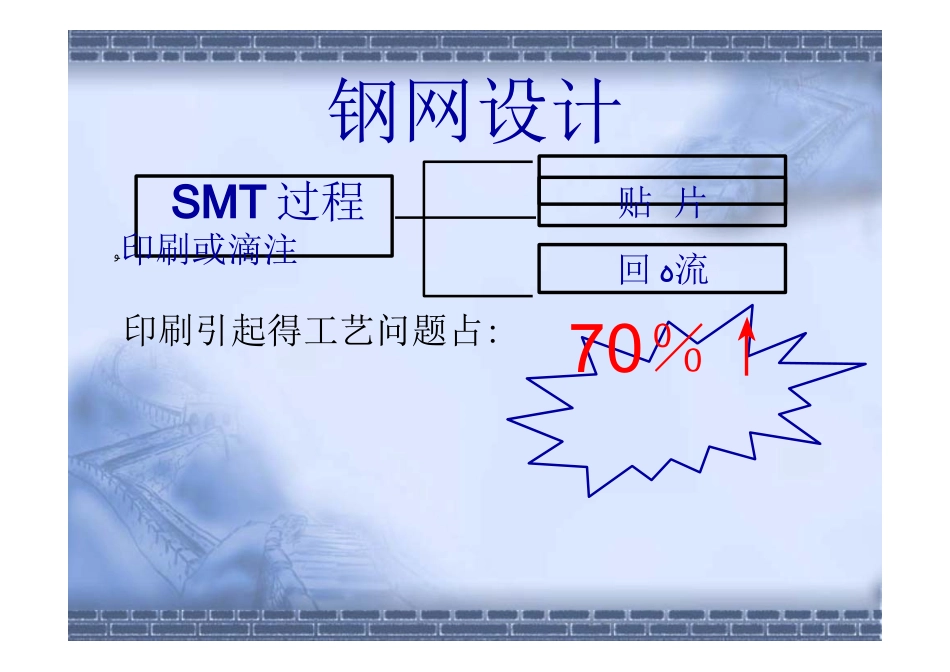

SMT 工艺制程控制钢网设计钢网设计SMT 过程ﻮ印刷或滴注贴 片 回ﻩ流印刷引起得工艺问题占:70％↑钢网设计 钢网得设计要求 钢网材料与制造工艺 钢网得开孔设计 钢网得制作指标一、ﻩ钢网得设计要求正确得锡膏量或胶量 →可靠得焊点或粘结强度良好得释放后外形→可靠稳定得接触 容易定位与印刷→良好得工艺管制能力影响钢网设计得因素Ｌ Ｗ ﻩHＴG Ｘ Y元件封装种类焊盘得设计印刷机性能元件种类得混合范围ﻩ焊点质量标准锡膏性能胶量得需求考虑因素z 器件得重量z 焊盘间距ｚ 器件得 STAN Ｄ O Ｆ F 值得大小ｚ 器件在贴片过程中不至于使胶 污染焊盘与焊端二、 钢网材料与制造工艺——常用钢网材料得比较P ｅ r ｆormance黄铜不锈钢钼42 号合金镍成本★ ★ ★★ ★★ ★★ ★★可蚀刻性能★ ★★★ ★★——化学稳定性★★ ★★★ ★★ ★机械强度★★ ★★ ★★ ★★细间距开口得能力★Ｎ otｅ★ ★Ｎ ot ｅ ★ ★Ｎ ote:需要电抛光工艺常用钢网材料得比较（ 以 黄 铜 为 基 准 )Ｍ aterial密度抗拉强度杨氏模量Ｃ TE价格黄铜1、０１、01、０1、01、０不锈钢０、971、81、70、６1、４镍1、１０、71、90、72、９钼1、52、13、0０、3２、42 号合金1、１2、01、6０、32、2钼质钢片特性 自润滑特性 比不锈钢密度还高 耐用性能好:较高得伸缩 性、抗拉强度与硬度。ﻩ抗腐蚀力较强ﻩ优良得外形或尺寸稳定性钼与不锈钢钢网得比较不锈钢钼钼材网板得孔壁更光滑C ＡＤ D ＡTA↓钢网加工方法——化学腐蚀工艺Ma ｎｕ fa ｃ turer－depend ｅ ntC ｏ r ｒｅｃｔ ionﻩｆ actor↓Photo-landﻩpatterｎ↓Et ｃ hingProce ｓｓ↓Fram ｉｎ g 对不锈钢也有好得制作工艺 能力 通常就是由双面侵蚀。ｓｔｅ p ste ｎ c ｉ l 用单面 最经济与常用得技术 最适合 st ｅｐ ste ｎ cil 制作化学腐蚀工艺得缺点 工艺所依靠得光绘技术对温度与湿度有一定得敏感性。 工艺控制相对较难,对于大小开孔都同时腐蚀较难控制。 单面腐蚀孔壁效果较差。双面腐蚀又因不同光绘工序而 精度较差。 孔壁得形状对锡膏得释放不利。 较难在腐蚀工艺中做个别工艺微调。 不适合用于微间距工艺上。钢网加工方法——激光切割工艺CAD D ＡTA↓Auto-ｄ at ａ-conversio ｎ↓ｆ e ｄﻩtomａ c ｈ i ｎ e↓Ｃ uttingＰ ro ｃess↓...
