TBM通风系统计算

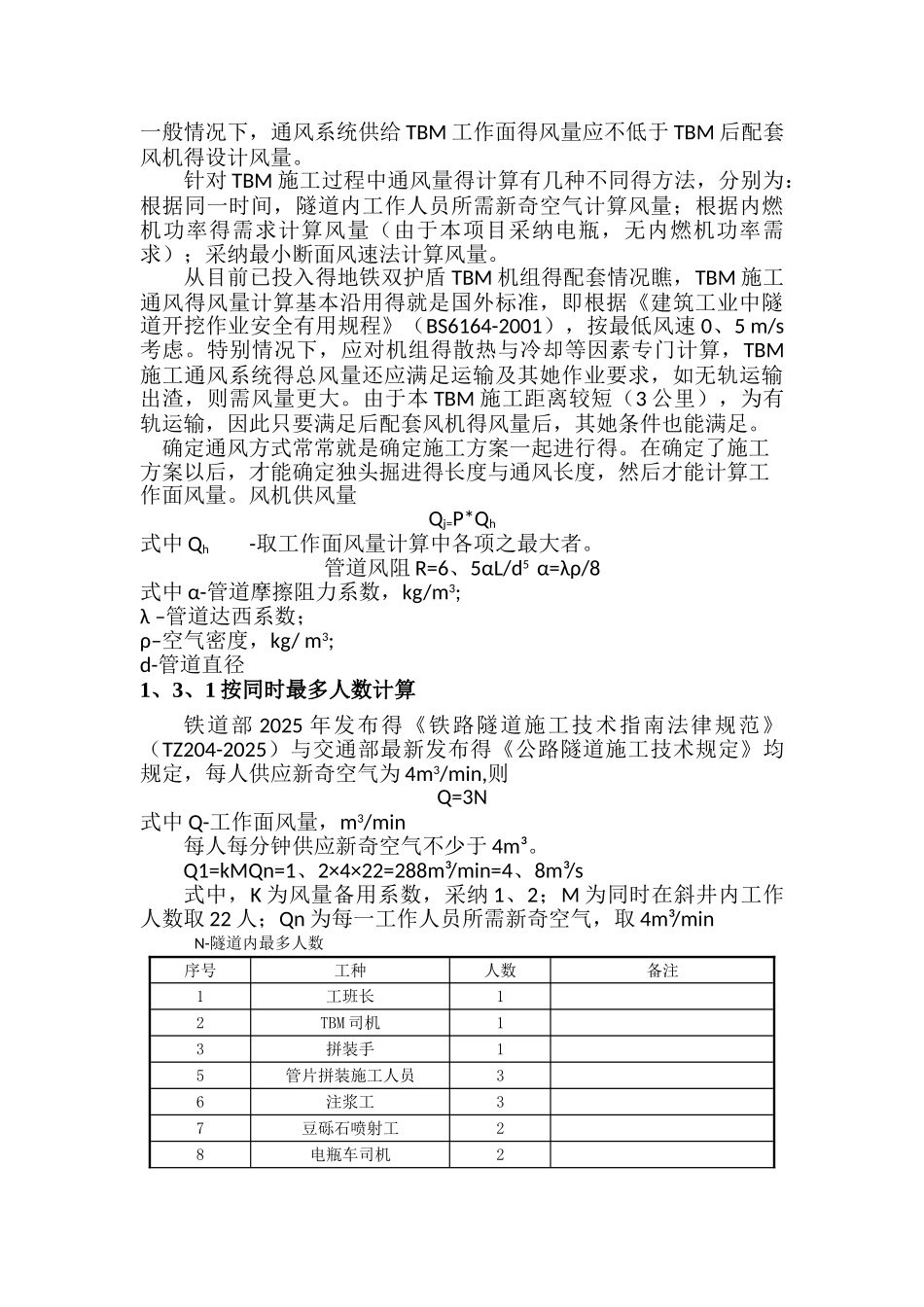

双护盾 TBM 风量计算1.1 TBM 通风设计隧道通风就是双护盾 TBM 施工得重要保障，也就是长距离地铁施工安全得关键。合理得通风系统、理想得通风效果就是实现双护盾 TBM 快速掘进、保障施工安全与施工人员身心健康得重要保证。根据以往城市地铁隧道 TBM 通风经验及对当前通风设备技性能得调研结果，综合考虑施工过程中可能出现得情况，制定本 TBM 通风方案。1、1、1 通风设计标准双护盾 TBM 在整个施工过程中，作业环境应符合下列标准：（1）斜井进风流中，氧气浓度不低于 20%，二氧化碳浓度不超过 0、5%。（2）有害气体最高容许浓度如下表：隧道有害气体最高允许浓度表序号名称最高允许浓度1一氧化碳 CO0、0024%2氧化氮（换算成二氧化氮 NO2）0、00025%3二氧化硫 SO20、0005%4硫化氢 H2S0、00066%5氨 NH30、004%（3）TBM 施工通风应能提供斜井内各项作业所需得最小风量，每人每分钟供给风量不少于 4m3。（4）TBM 施工施工隧道风速不小于 0、5m/s、1、1、2 通风设计得原则TBM 隧道需要得风量，根据施工隧道最小通风风速、同时工作得最多人数分别计算，并按允许风速进行检验，采纳其中得最大值。1、1、3 通风设计参数施工过程中，合理得通风系统、理想得通风效果就是实现隧道快速施工、保障施工安全与施工人员身心健康得重要保证。隧道通风设计得参数主要有 TBM 同时施工人员、隧道最小内燃机功率数等。斜井通风设计参数一览表序号项 目单位参数备注1独头通风长度 Lm32932管片内径m5、43斜井断面积 S 断m²22、894斜井内最多工作人数 M人305风筒直径 Dm1、26风筒面积 S 风m²0、787过流面积 s 流（s 流=S 断-S 风）m²21、768每一工作人员所需新奇空气 Qnm³/min410风管每 100m 漏风率 P 百%1、012通风备用系数 k1、213空气密度 ρkg/m³1、214断面风速不小于 Vminm/s0、515断面风速不大于m/s41、1、4 通风方式选择采纳压入式通风。在洞口 10m 外设轴流风机，通过风筒将新奇空气送到 TBM 后配套尾部，然后由 TBM 设备上配备得二次接力通风系统完成通风作业。具体得断面风速、风机功率可通过理论计算来确定，保证隧道断面风速不小于 0、5m/s 要求。TBM 通风布置示意图如下1.2 风机与风筒得选择1、2、1 风机得选择（1）风机得工作风量应满足 Q1 得要求。（2）风机得工作风压应满足 M 得要求，但不宜大于风筒得允许工作压力(风筒出厂参数)。1、2、2 风筒得选择（1）隧道掘进通风使...
