TD-LTE干扰排查总结

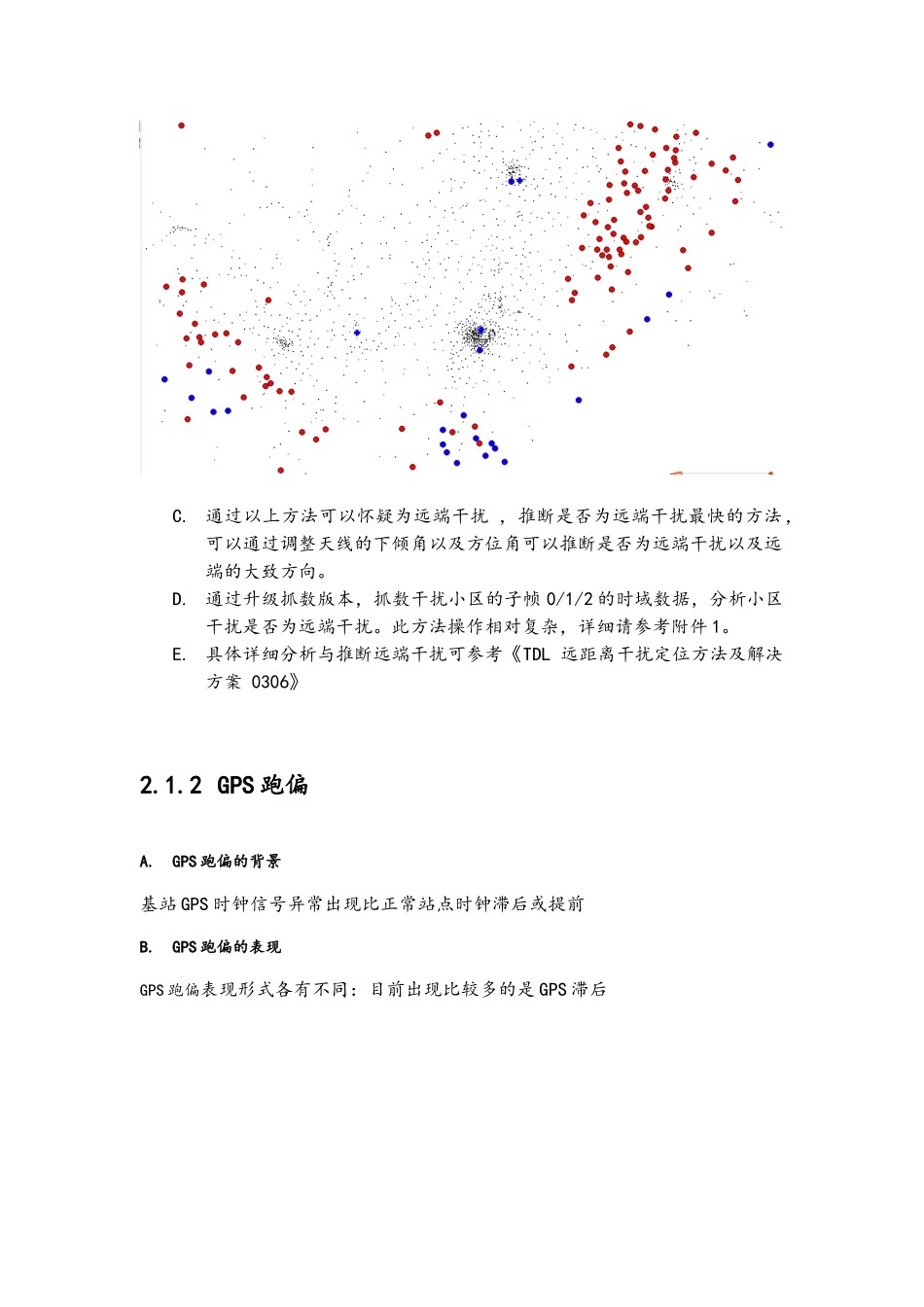

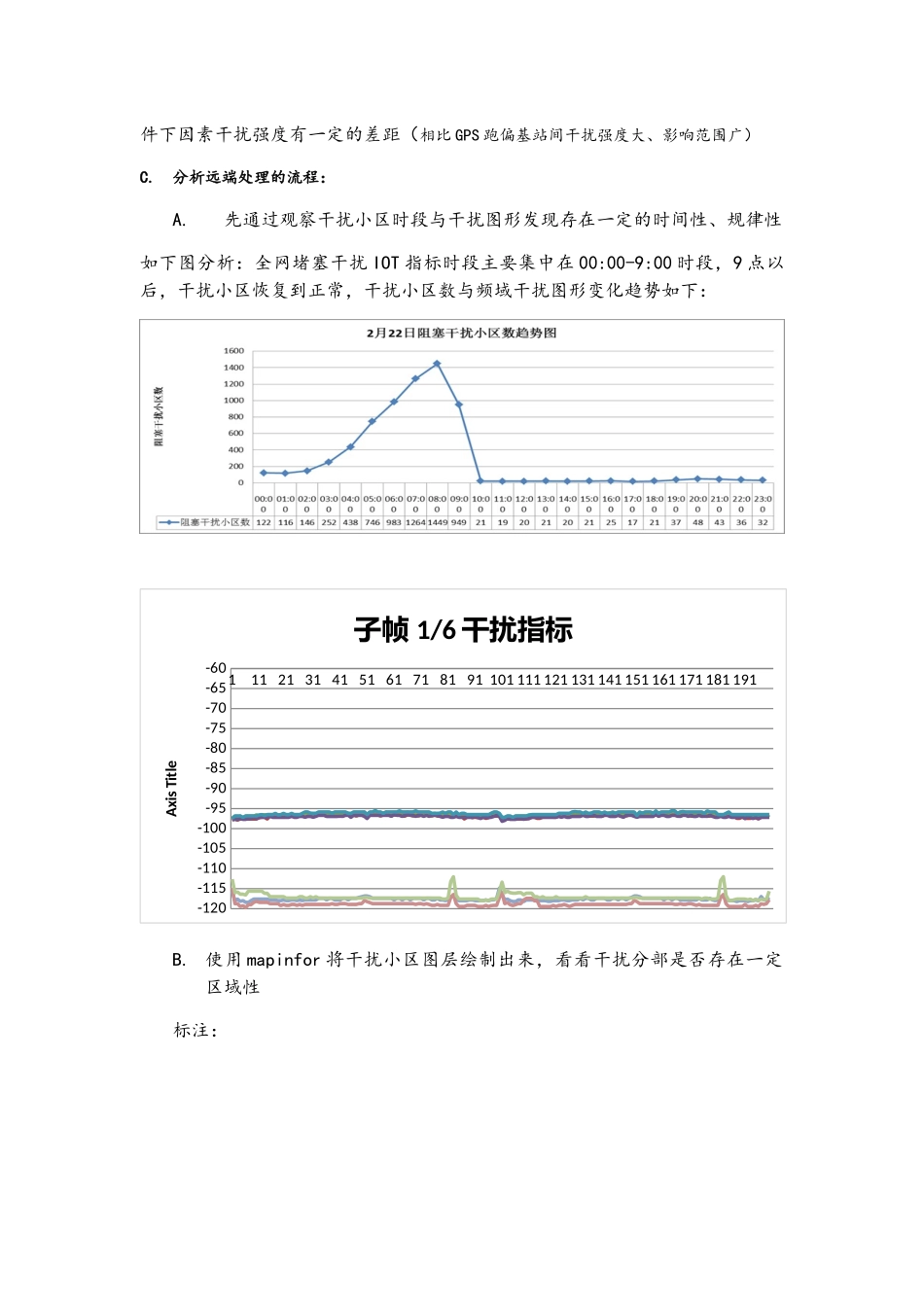

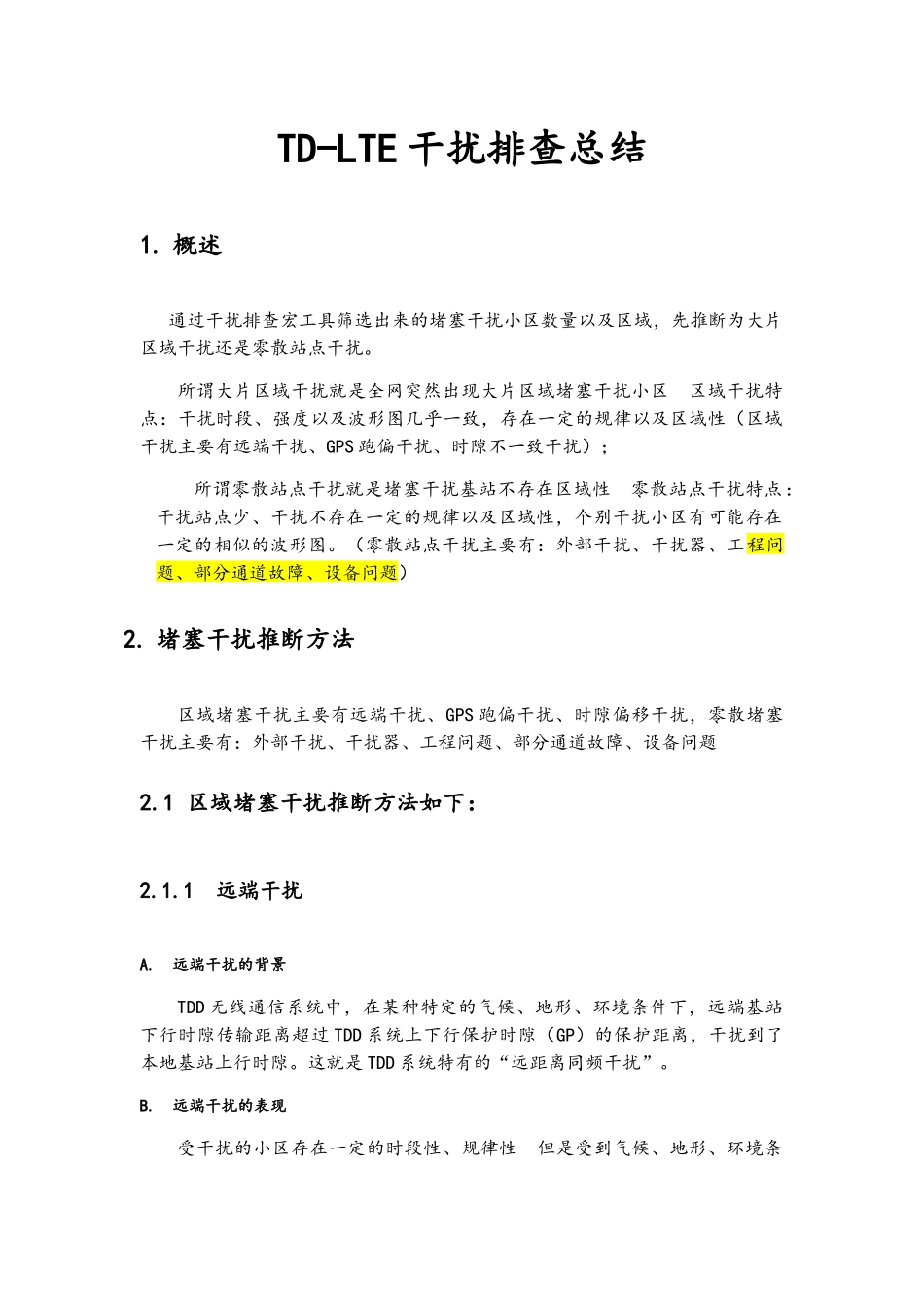

TD-LTE 干扰排查总结1. 概述 通过干扰排查宏工具筛选出来的堵塞干扰小区数量以及区域，先推断为大片区域干扰还是零散站点干扰。所谓大片区域干扰就是全网突然出现大片区域堵塞干扰小区 区域干扰特点：干扰时段、强度以及波形图几乎一致，存在一定的规律以及区域性（区域干扰主要有远端干扰、GPS 跑偏干扰、时隙不一致干扰）；所谓零散站点干扰就是堵塞干扰基站不存在区域性 零散站点干扰特点：干扰站点少、干扰不存在一定的规律以及区域性，个别干扰小区有可能存在一定的相似的波形图。（零散站点干扰主要有：外部干扰、干扰器、工程问题、部分通道故障、设备问题）2. 堵塞干扰推断方法区域堵塞干扰主要有远端干扰、GPS 跑偏干扰、时隙偏移干扰，零散堵塞干扰主要有：外部干扰、干扰器、工程问题、部分通道故障、设备问题2.1 区域堵塞干扰推断方法如下：2.1.1 远端干扰 A.远端干扰的背景TDD 无线通信系统中，在某种特定的气候、地形、环境条件下，远端基站下行时隙传输距离超过 TDD 系统上下行保护时隙（GP）的保护距离，干扰到了本地基站上行时隙。这就是 TDD 系统特有的“远距离同频干扰”。B.远端干扰的表现受干扰的小区存在一定的时段性、规律性 但是受到气候、地形、环境条件下因素干扰强度有一定的差距（相比 GPS 跑偏基站间干扰强度大、影响范围广）C.分析远端处理的流程：A. 先通过观察干扰小区时段与干扰图形发现存在一定的时间性、规律性如下图分析：全网堵塞干扰 IOT 指标时段主要集中在 00:00-9:00 时段，9 点以后，干扰小区恢复到正常，干扰小区数与频域干扰图形变化趋势如下： 111 21 31 41 51 61 71 81 91 101 111 121 131 141 151 161 171 181 191-120-115-110-105-100-95-90-85-80-75-70-65-60子帧 1/6 干扰指标Axis TitleB. 使用 mapinfor 将干扰小区图层绘制出来，看看干扰分部是否存在一定区域性 标注：C. 通过以上方法可以怀疑为远端干扰 ，推断是否为远端干扰最快的方法，可以通过调整天线的下倾角以及方位角可以推断是否为远端干扰以及远端的大致方向。D. 通过升级抓数版本，抓数干扰小区的子帧 0/1/2 的时域数据，分析小区干扰是否为远端干扰。此方法操作相对复杂，详细请参考附件 1。 E. 具体详细分析与推断远端干扰可参考《TDL 远距离干扰定位方法及解决方案 0306》2.1.2 GPS 跑偏A.GPS 跑偏的背景基站 GPS 时钟信号异常出现比正常站点时钟滞后或提...
