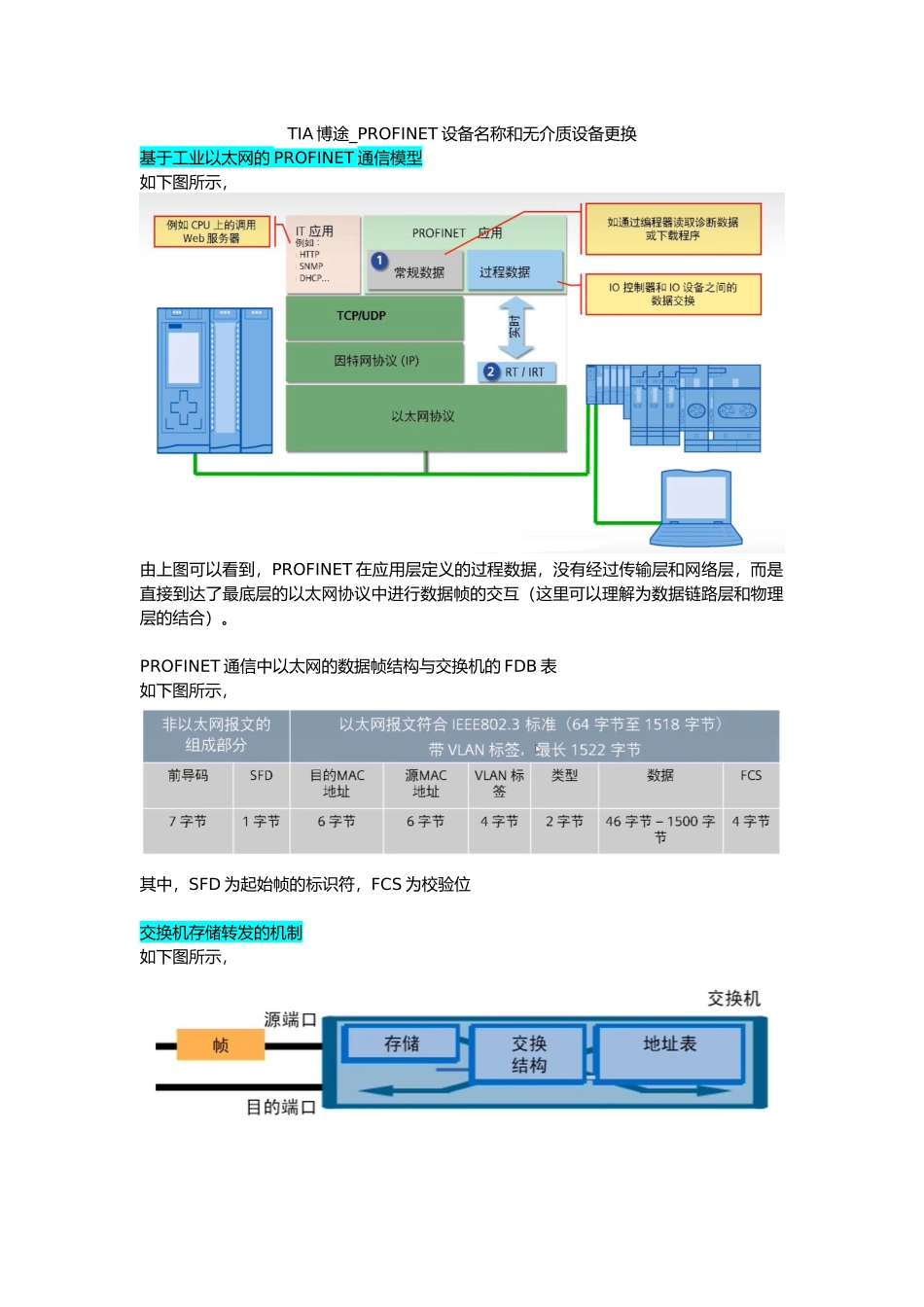

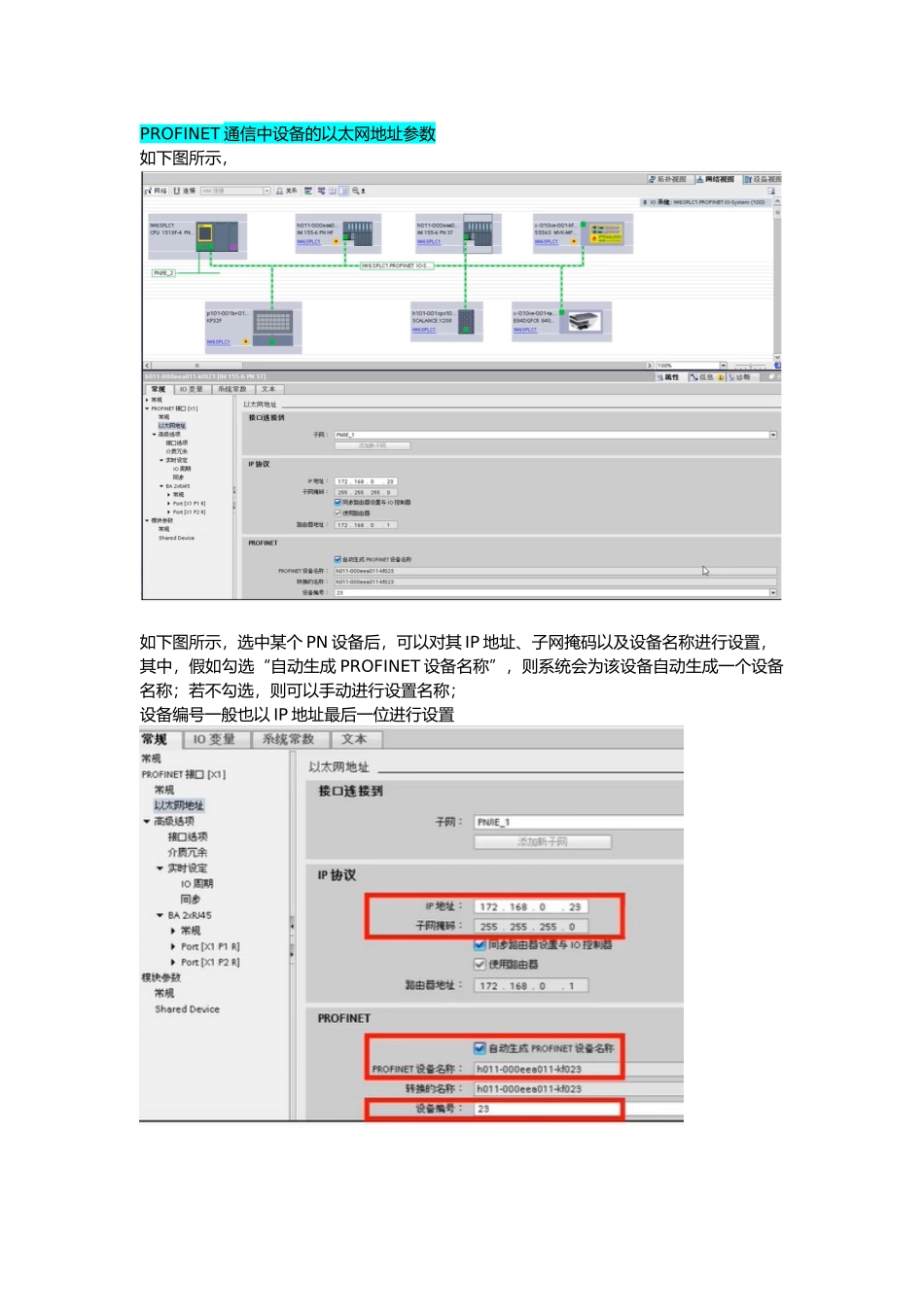

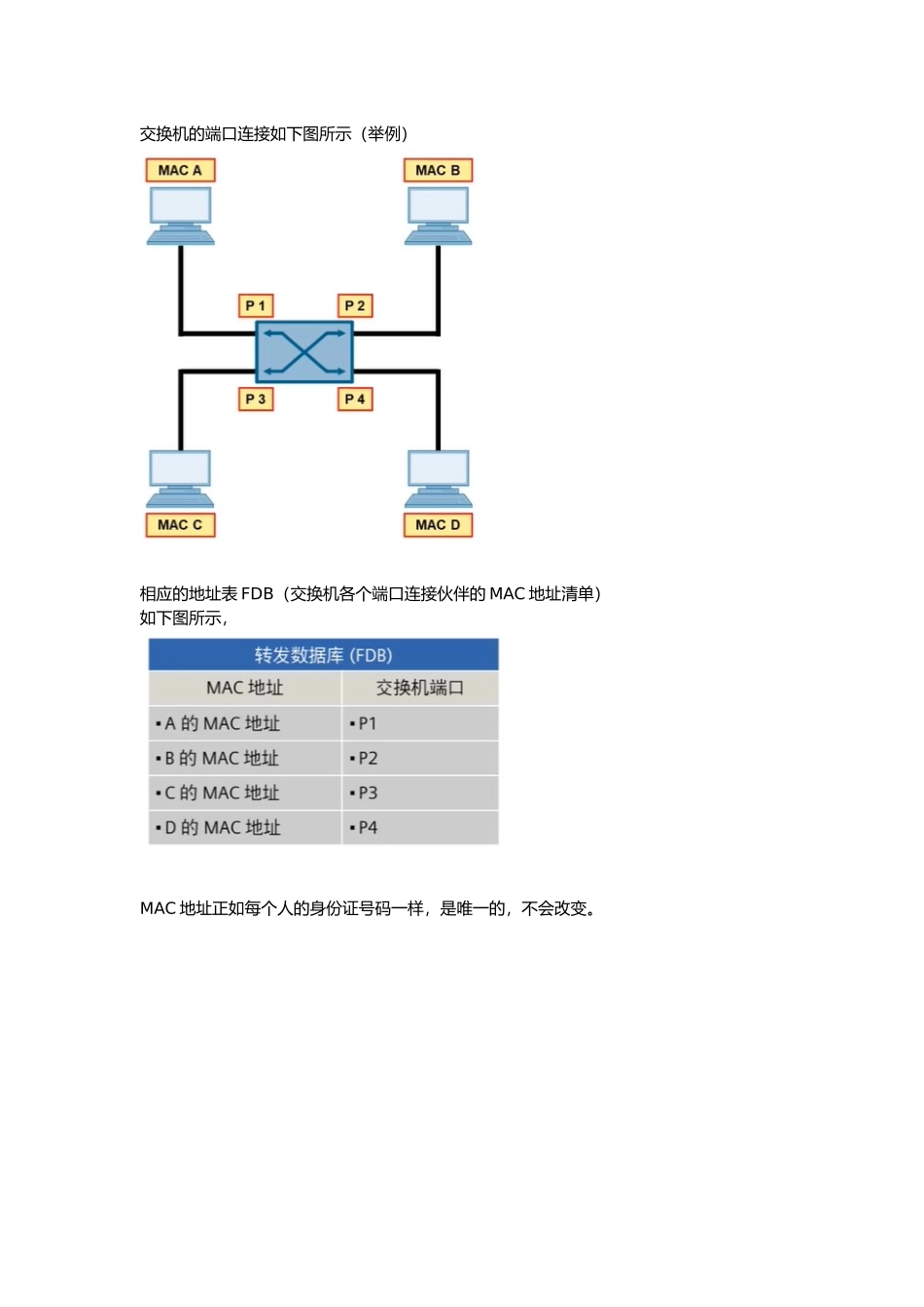

TIA 博途_PROFINET 设备名称和无介质设备更换基于工业以太网的 PROFINET 通信模型如下图所示，由上图可以看到，PROFINET 在应用层定义的过程数据，没有经过传输层和网络层，而是直接到达了最底层的以太网协议中进行数据帧的交互（这里可以理解为数据链路层和物理层的结合）。PROFINET 通信中以太网的数据帧结构与交换机的 FDB 表如下图所示，其中，SFD 为起始帧的标识符，FCS 为校验位交换机存储转发的机制如下图所示，交换机的端口连接如下图所示（举例）相应的地址表 FDB（交换机各个端口连接伙伴的 MAC 地址清单）如下图所示，MAC 地址正如每个人的身份证号码一样，是唯一的，不会改变。PROFINET 通信中设备的以太网地址参数如下图所示，如下图所示，选中某个 PN 设备后，可以对其 IP 地址、子网掩码以及设备名称进行设置，其中，假如勾选“自动生成 PROFINET 设备名称”，则系统会为该设备自动生成一个设备名称；若不勾选，则可以手动进行设置名称；设备编号一般也以 IP 地址最后一位进行设置组态好的设备，其 IP 地址、设备名称和设备编号如下图所示（举例）编译并下载到 CPU 中，CPU 会根据上面这张表来进行通信，所以必须保证项目中每个设备的名称与实际设备名称一致，若不一致，则无法实现正常通信（IP 地址不同时，仍然可以实现正常通信）。设备名称与 MAC 地址之间如何实现关联？ 或者说如何基于设备名称找到 MAC 地址？具体实现的过程如下图所示，首先，控制器会发送一个 DCP 的组播请求（查询设备名称），若通信连接的设备名称相符，则会发送一个单播的 DCP 应答；若在看门狗时间内，没有收到应答，则会报 DCP 超时；接着会发 ARP 地址解析协议（多播）来查询 IP 地址，若 IP 地址存在，则进行后续的数据处理过程；若找不到对应的 IP 地址，则控制器会发送一个 SET IP 的请求（DCPset），即对该设备进行 IP 配置，配置完成后发出一个 DCPset 的应答。设备名称的存储与分配实际的设备名称存储在对应的设备上（组态是在项目的控制器中组态）设备名称的分配方式：1. 手动分配通过 TIA 博途分配设备名称如下图所示，在网络视图中选中设备后，右击选择分配设备名称；通过存储介质分配设备名称将设备名称存储到 例如存储卡中，通过存储卡分配设备名称2. 自动分配设备名称（无介质设备替换）自动分配的前提：必须要让 CPU 知道对应设备的位置，即各个设备是通过哪个端口连...
