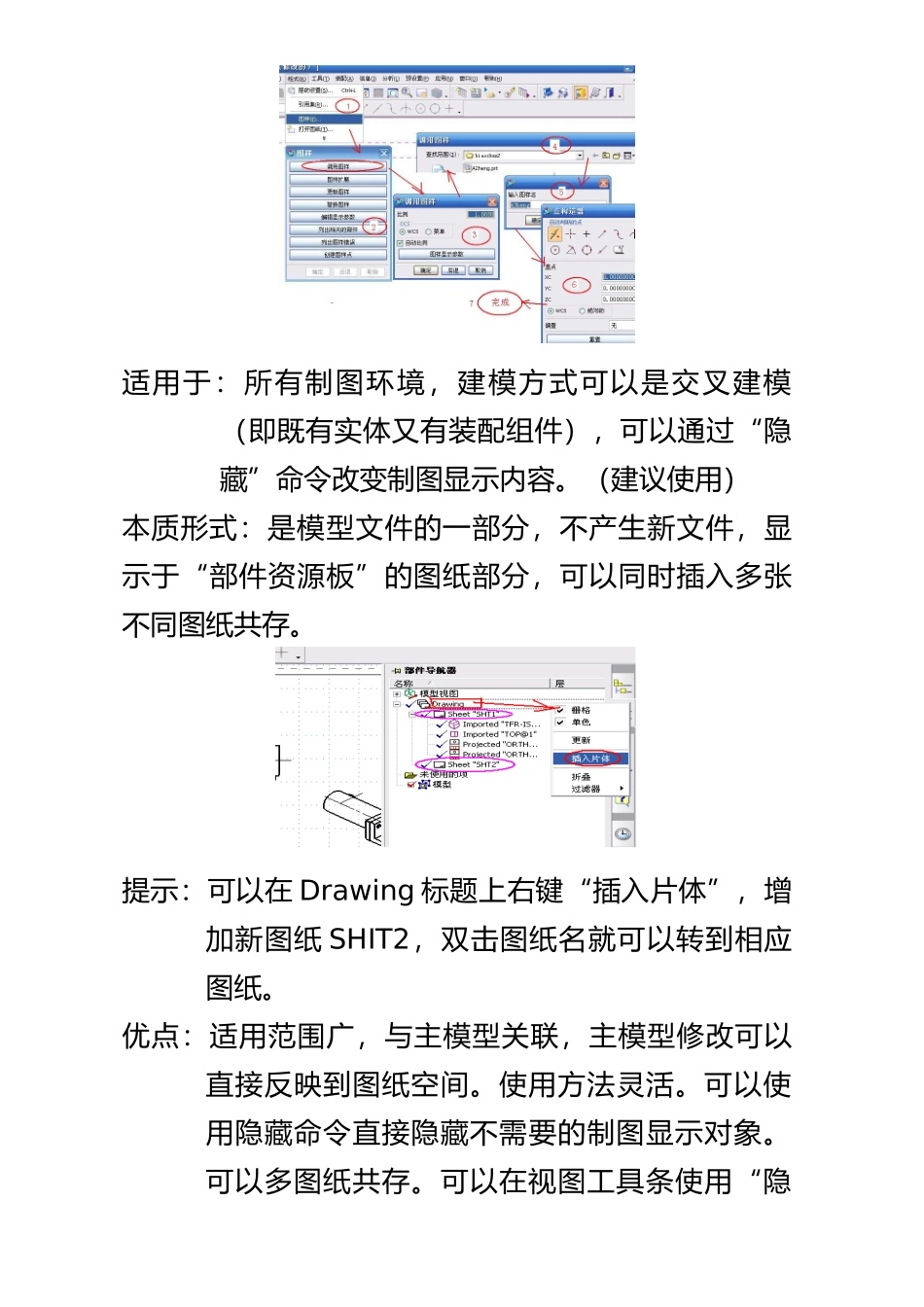

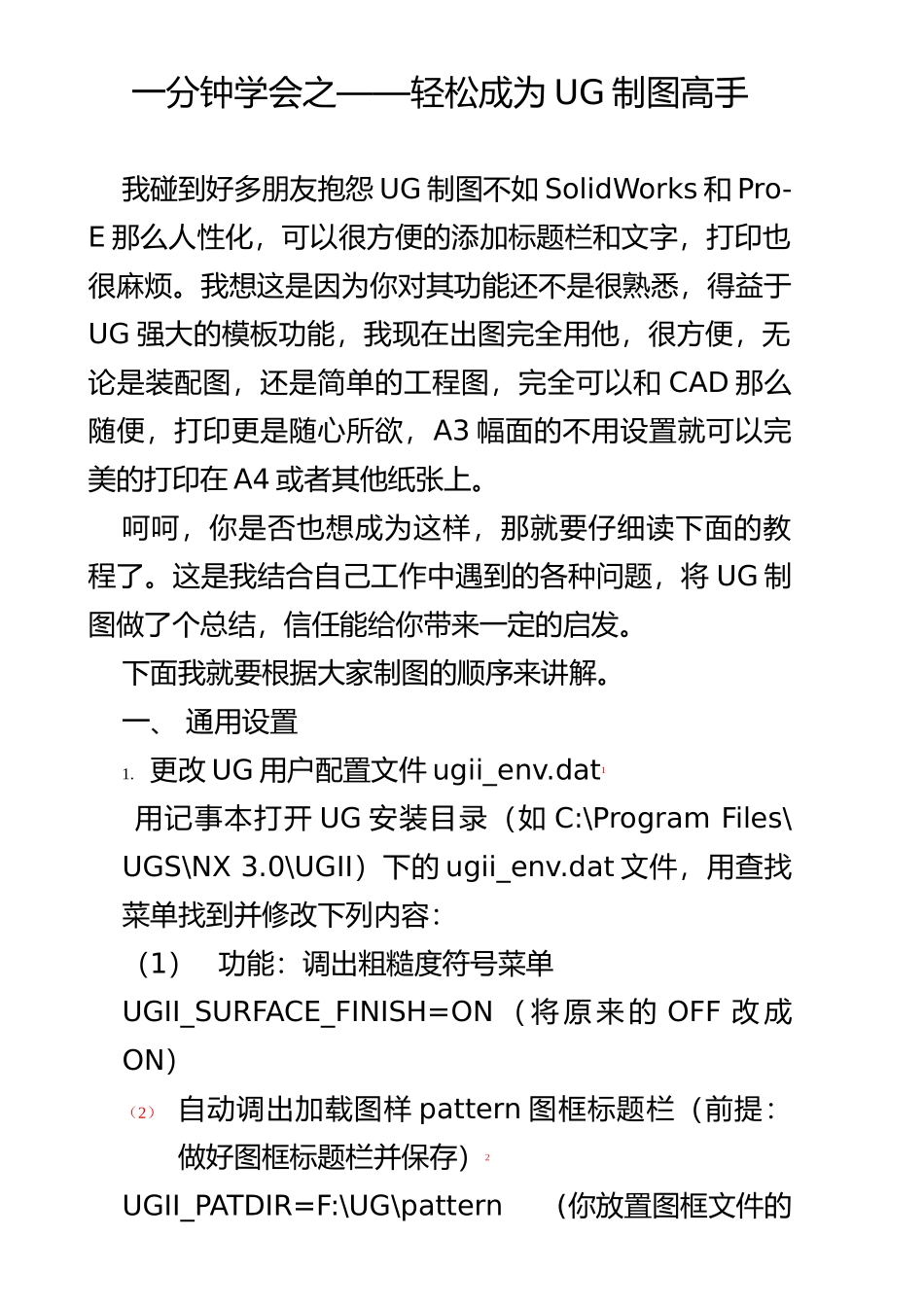

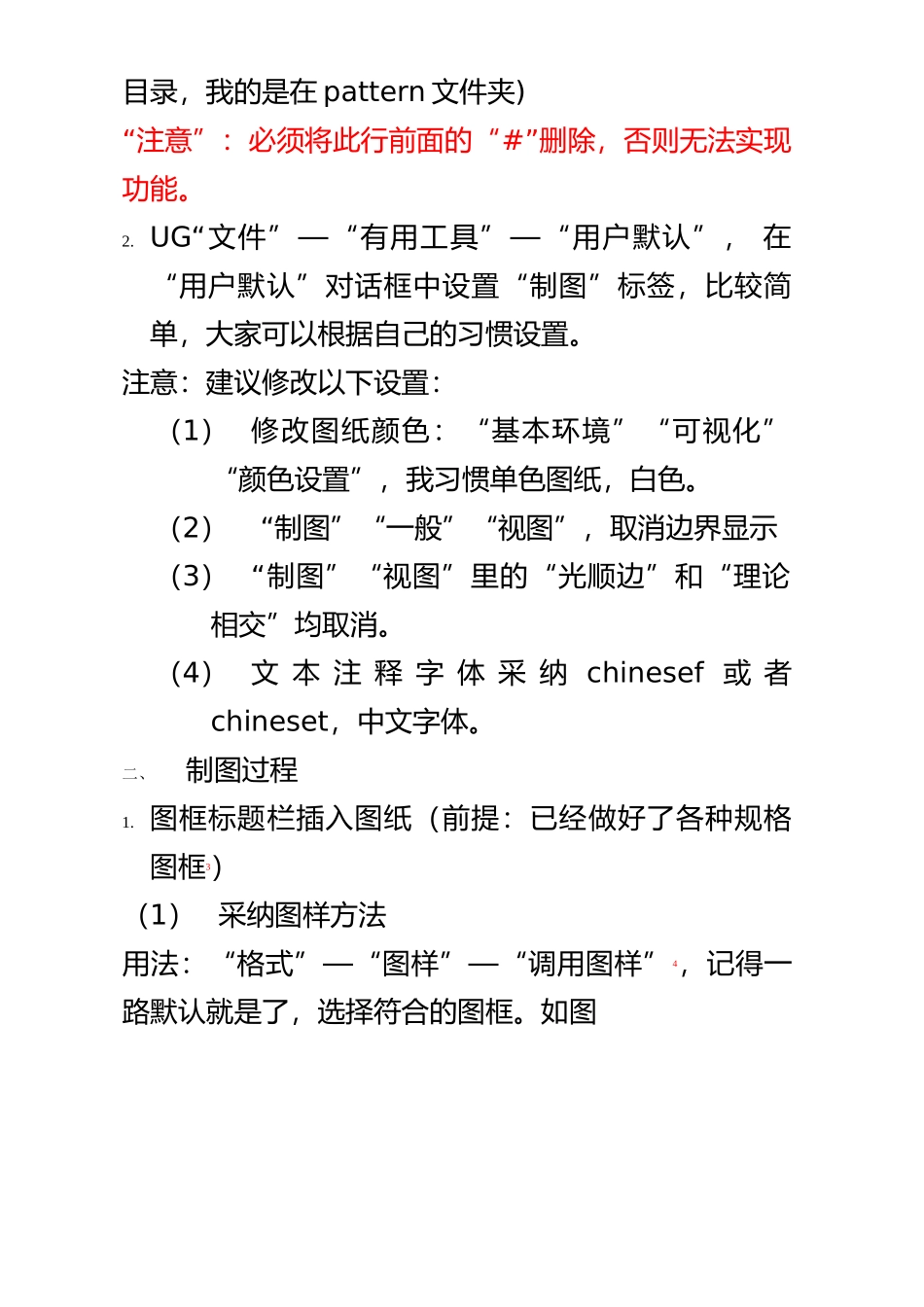

一分钟学会之——轻松成为 UG 制图高手我碰到好多朋友抱怨 UG 制图不如 SolidWorks 和 Pro-E 那么人性化，可以很方便的添加标题栏和文字，打印也很麻烦。我想这是因为你对其功能还不是很熟悉，得益于UG 强大的模板功能，我现在出图完全用他，很方便，无论是装配图，还是简单的工程图，完全可以和 CAD 那么随便，打印更是随心所欲，A3 幅面的不用设置就可以完美的打印在 A4 或者其他纸张上。呵呵，你是否也想成为这样，那就要仔细读下面的教程了。这是我结合自己工作中遇到的各种问题，将 UG 制图做了个总结，信任能给你带来一定的启发。下面我就要根据大家制图的顺序来讲解。一、 通用设置1. 更改 UG 用户配置文件 ugii_env.dat1 用记事本打开 UG 安装目录（如 C:\Program Files\UGS\NX 3.0\UGII）下的 ugii_env.dat 文件，用查找菜单找到并修改下列内容：（1）功能：调出粗糙度符号菜单UGII_SURFACE_FINISH=ON （ 将 原 来 的 OFF 改 成ON）（2） 自动调出加载图样 pattern 图框标题栏（前提：做好图框标题栏并保存）2UGII_PATDIR=F:\UG\pattern (你放置图框文件的目录，我的是在 pattern 文件夹)“注意”：必须将此行前面的“#”删除，否则无法实现功能。2. UG“文件”—“有用工具”—“用户默认”， 在“用户默认”对话框中设置“制图”标签，比较简单，大家可以根据自己的习惯设置。注意：建议修改以下设置：（1）修改图纸颜色：“基本环境”“可视化”“颜色设置”，我习惯单色图纸，白色。（2） “制图”“一般”“视图”，取消边界显示（3）“制图”“视图”里的“光顺边”和“理论相交”均取消。（4）文 本 注 释 字 体 采 纳 chinesef 或 者chineset，中文字体。二、制图过程1. 图框标题栏插入图纸（前提：已经做好了各种规格图框3）（1）采纳图样方法用法：“格式”—“图样”—“调用图样” 4，记得一路默认就是了，选择符合的图框。如图适用于：所有制图环境，建模方式可以是交叉建模（即既有实体又有装配组件），可以通过“隐藏”命令改变制图显示内容。（建议使用）本质形式：是模型文件的一部分，不产生新文件，显示于“部件资源板”的图纸部分，可以同时插入多张不同图纸共存。提示：可以在 Drawing 标题上右键“插入片体”，增加新图纸 SHIT2，双击图纸名就可以转到相应图纸。优点：适用范围广，与主模型关联，主模型修改可以直接反映到图纸空间。使用方法灵活。...
