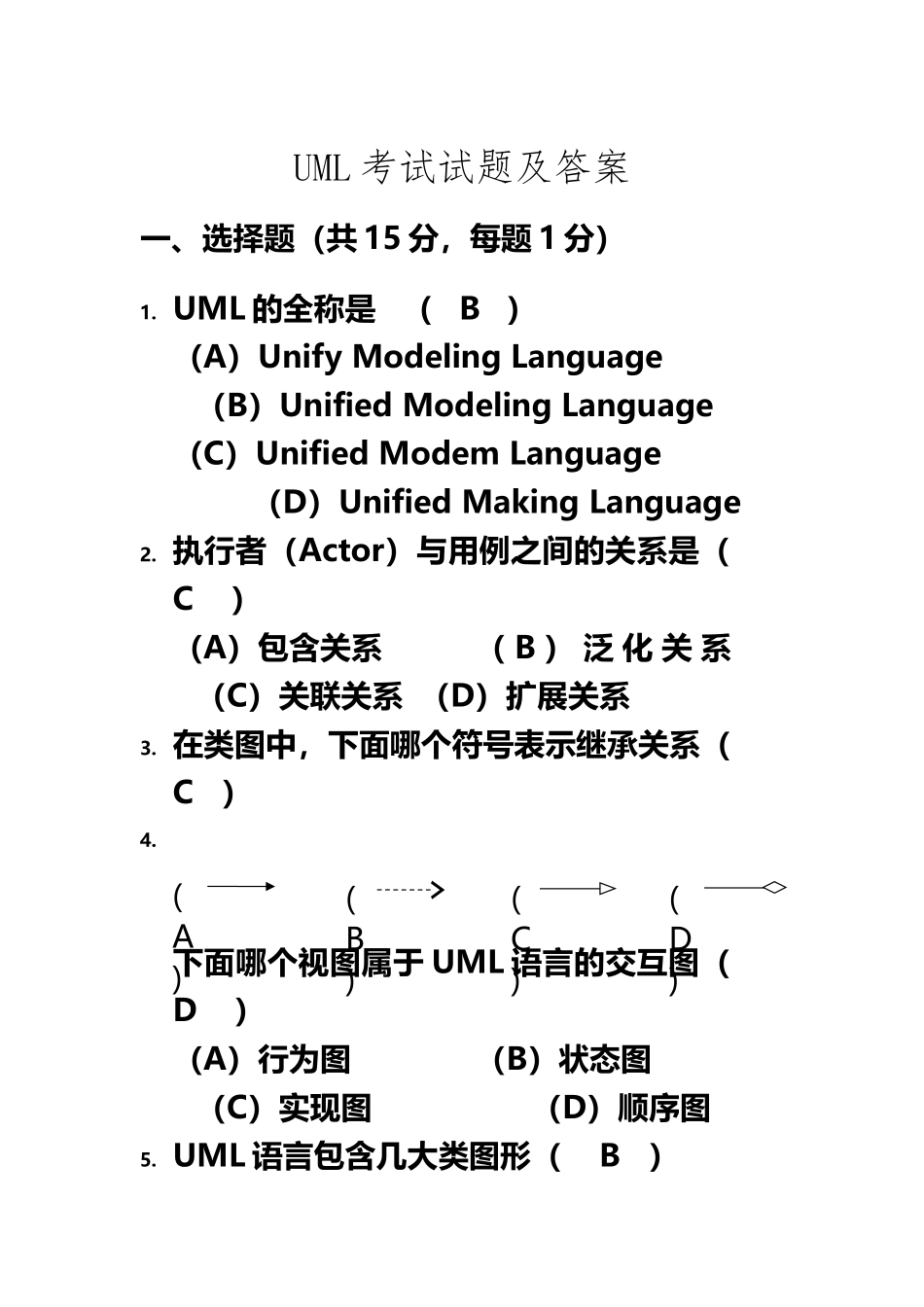

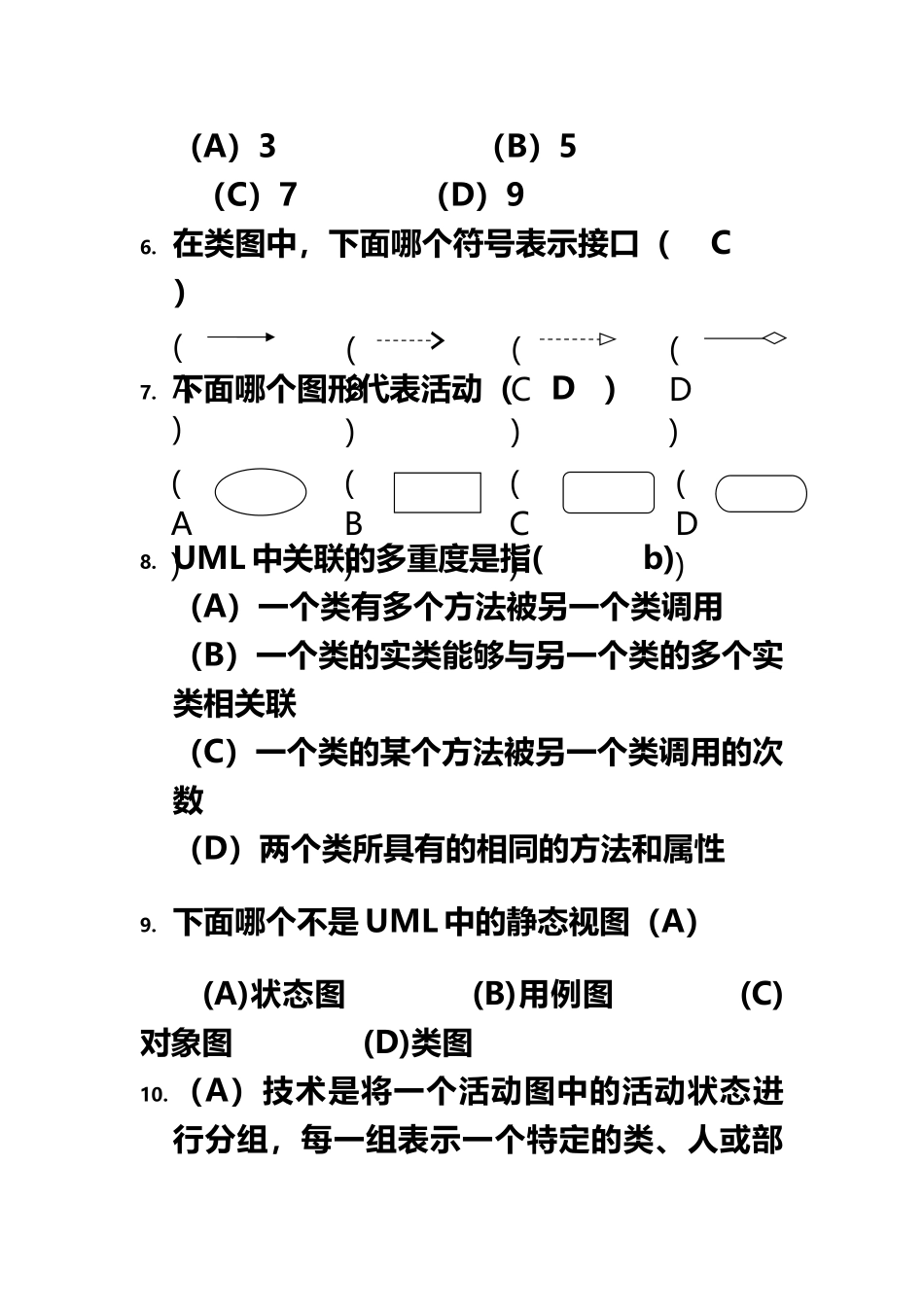

UML 考试试题及答案 8(14页)Good is good, but better carries it.精益求精，善益求善。UML 考试试题及答案一、选择题（共 15 分，每题 1 分）1. UML 的全称是( B )（A）Unify Modeling Language（B）Unified Modeling Language（C）Unified Modem Language（D）Unified Making Language2. 执行者（Actor）与用例之间的关系是（ C ）（A）包含关系（ B ） 泛 化 关 系（C）关联关系 （D）扩展关系3. 在类图中，下面哪个符号表示继承关系（ C ）4.下面哪个视图属于 UML 语言的交互图（ D ）（A）行为图（B）状态图（C）实现图（D）顺序图5. UML 语言包含几大类图形（ B ）(B)(A)(C)(D)（A）3（B）5（C）7（D）96. 在类图中，下面哪个符号表示接口（ C ）7. 下面哪个图形代表活动（ D ）8. UML 中关联的多重度是指(b)（A）一个类有多个方法被另一个类调用（B）一个类的实类能够与另一个类的多个实类相关联（C）一个类的某个方法被另一个类调用的次数（D）两个类所具有的相同的方法和属性9. 下面哪个不是 UML 中的静态视图（A）(A)状态图 (B)用例图 (C)对象图 (D)类图10.（A）技术是将一个活动图中的活动状态进行分组，每一组表示一个特定的类、人或部(B)(A)(C)(D)(B)(A)(C)(D)门，他们负责完成组内的活动。 (A)泳道 (B)分叉汇合 (C)分支 (D)转移11.下列关于状态图的说法中，正确的是（ C ）(A) 状态图是 UML 中对系统的静态方面进行建模的五种图之一。(B) 状态图是活动图的一个特例，状态图中的多数状态是活动状态(C) 活动图和状态图是对一个对象的生命周期进行建模，描述对象随时间变化的行为。(D) 状态图强调对有几个对象参加的活动过程建模，而活动图更强调对单个反应型对象建模12.类图应该画在 Rose 的哪种（B）视图中。 (A)Use Case View (B)Logic View (C)Component View (D)Deployment View13.顺序图由类角色，生命线，激活期和（B）组成 (A)关系 (B)消息 (C)用例 (D)实体14.关 于 协 作 图 的 描 述 ， 下 列 哪 个 不 正 确 （ B ）(A)协作图作为一种交互图，强调的是参加交互的对象的组织；(B)协作图是顺序图的一种特例(C)协作图中有消息流的顺序号；(D)在 ROSE 工具中，协作图可在顺序图的基础上按“F5”键自动生成；15.组件图用于对系统的静态实现视图建模，这种视图主要支持系统部件的配置管理，通常可以分为四种方式来完...
