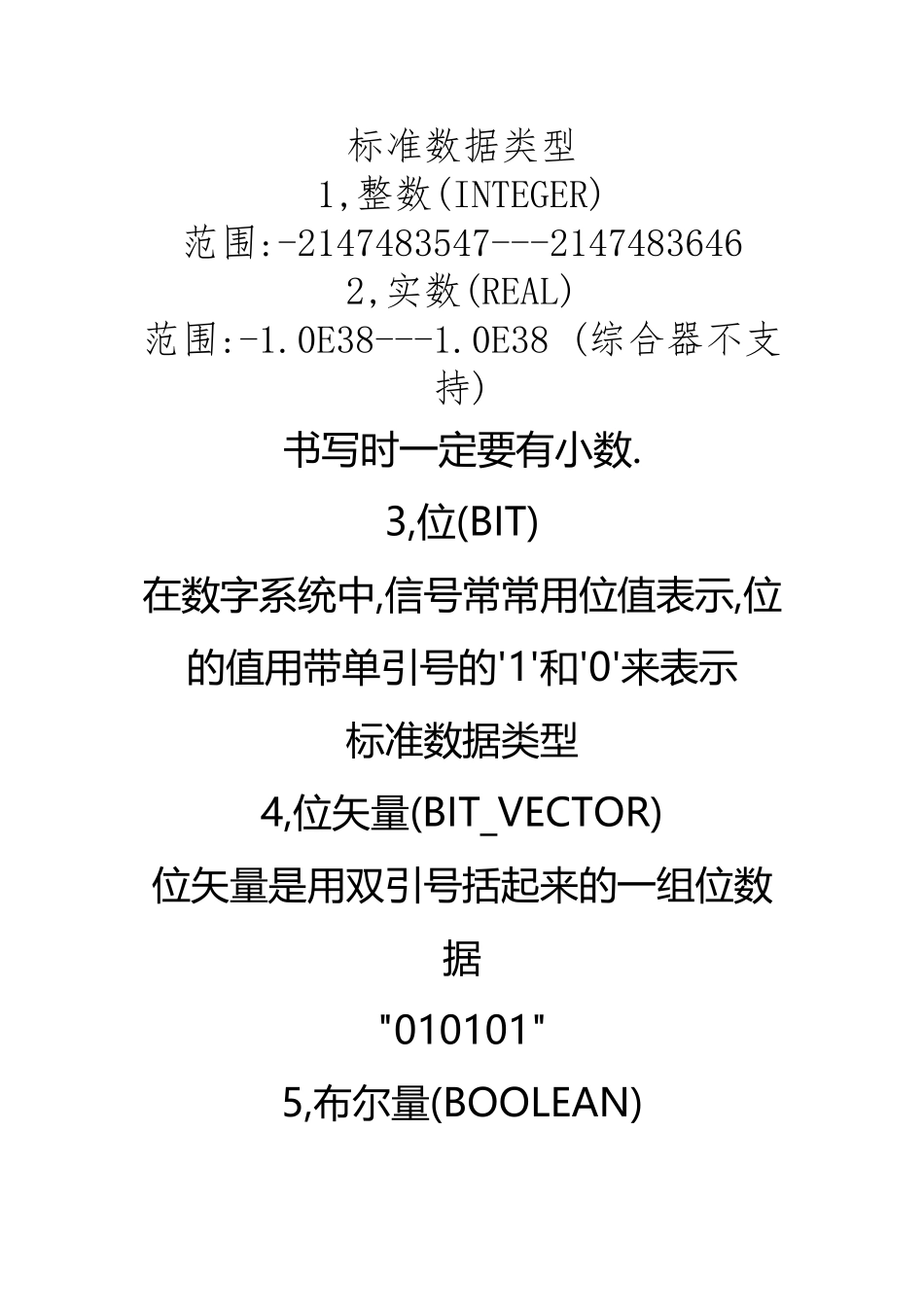

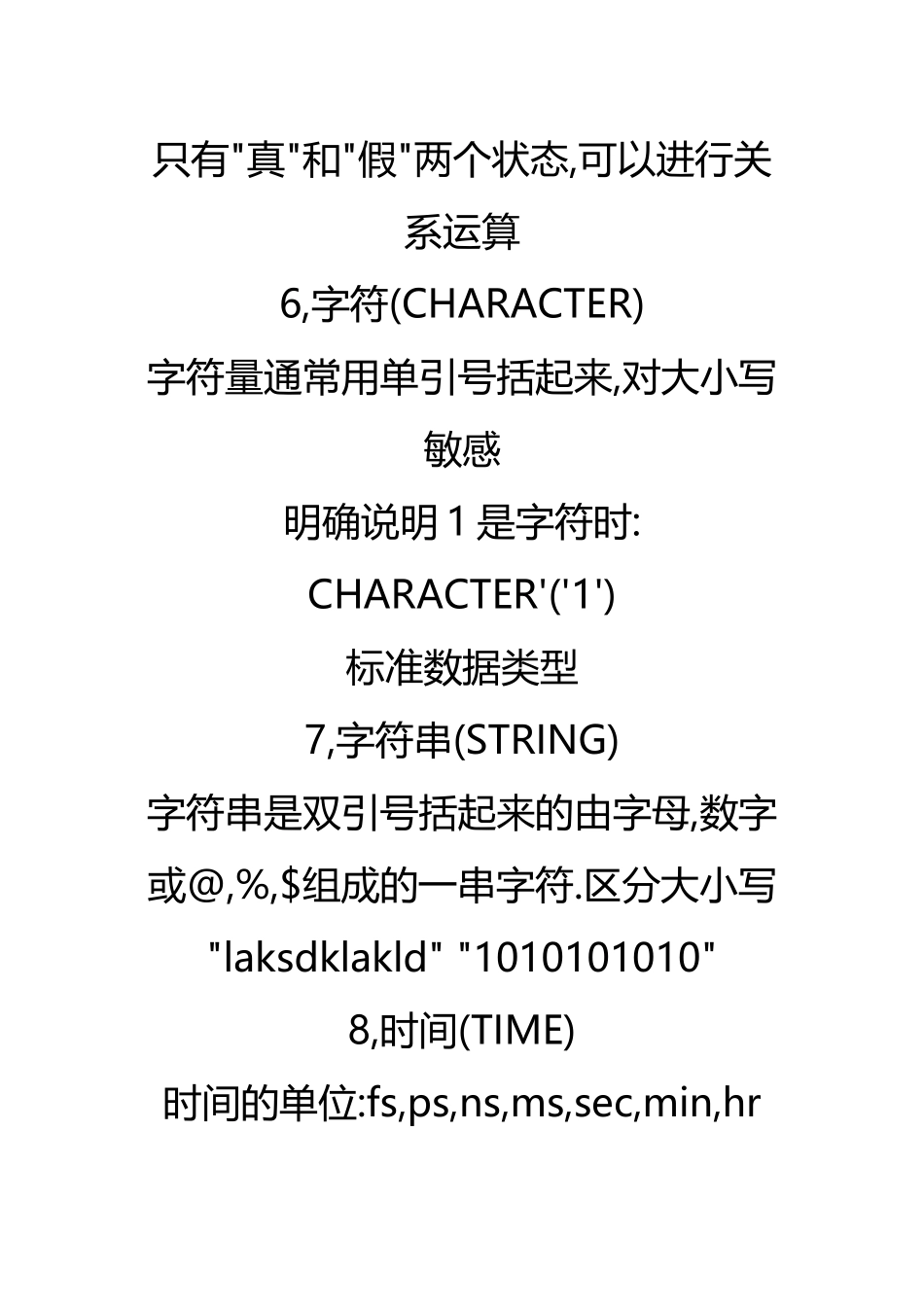

VHDL 语言数据类型及相互转换(16 页)Good is good, but better carries it.精益求精，善益求善。标准数据类型1,整数(INTEGER)范围:-2147483547---21474836462,实数(REAL)范围:-1.0E38---1.0E38 (综合器不支持)书写时一定要有小数.3,位(BIT)在数字系统中,信号常常用位值表示,位的值用带单引号的'1'和'0'来表示标准数据类型4,位矢量(BIT_VECTOR)位矢量是用双引号括起来的一组位数据"010101"5,布尔量(BOOLEAN)只有"真"和"假"两个状态,可以进行关系运算6,字符(CHARACTER)字符量通常用单引号括起来,对大小写敏感明确说明 1 是字符时: CHARACTER'('1') 标准数据类型7,字符串(STRING)字符串是双引号括起来的由字母,数字或@,%,$组成的一串字符.区分大小写"laksdklakld" "1010101010"8,时间(TIME)时间的单位:fs,ps,ns,ms,sec,min,hr例: 10 ns整数数值和单位之间应有空格标准数据类型9,错误等级(SEVERITY LEVEL)在 VHDL 仿真器中,错误等级用来表示系统的状态,它共有 4 种:NOTE(注意)WARNING(警告)ERROR(错误)FAILURE(失败)标准数据类型10,自然数(NATURAL) 正整数(POSITIVE)自然数是整数的一个子类型,包括 0 和正整数;正整数也是整数的一个子类型.只能是正整数数据除定义类型外,有时还需要定义约束范围.INTEGER RANGE 100 DOWNTO 0BIT_ VECTOR (3 DOWNTO 0)REAL RANGE 2.0 TO 30.0IEEE 定义的逻辑位与矢量在 IEEE 的程序包 std_logic_1164 中定义了两个非常重要的数据类型:1 ,std_logic 取值:0,1,Z,X,W,L,HZ:高阻 X:不定 W:弱信号不定 L:弱信号 0 H:弱信号 12,Std_logic_vector注 意1,在使用"std_logic"和"std_logic_vector"时,在程序中必须声明库及程序包说明语句,即LIBRARY ieee 和 std_logic_1164.ALL 这两句在程序中必不可少.2, std_logic 有多个取值,与 BIT 不同,在编程时应特别注意,需要考虑全所有情况.用户自定义的数据类型1,枚举类型格式:TYPE 数据类型名 IS(元素,元素,…);TYPE STD_LOGIC IS('U','X','0','1','Z','W','L','H','-');TYPE week IS (Sun,Mon,Tue,wed,Thu,Fri,Sat);TYPE color IS (red,green,yellow,blue) TYPE lift_state IS(stopon1,doorpeen,doorclose, doorwait1, doorwait2, doorwait3, doorwait4, doorwait5,up,down,stop) 枚举类型的声明TYPE color IS (red,green,yellow,blue);VARIABLE A:COLOR;SIGNAL B:COLOR;A:=RED;B<=YELLOW;TYPE leve...
