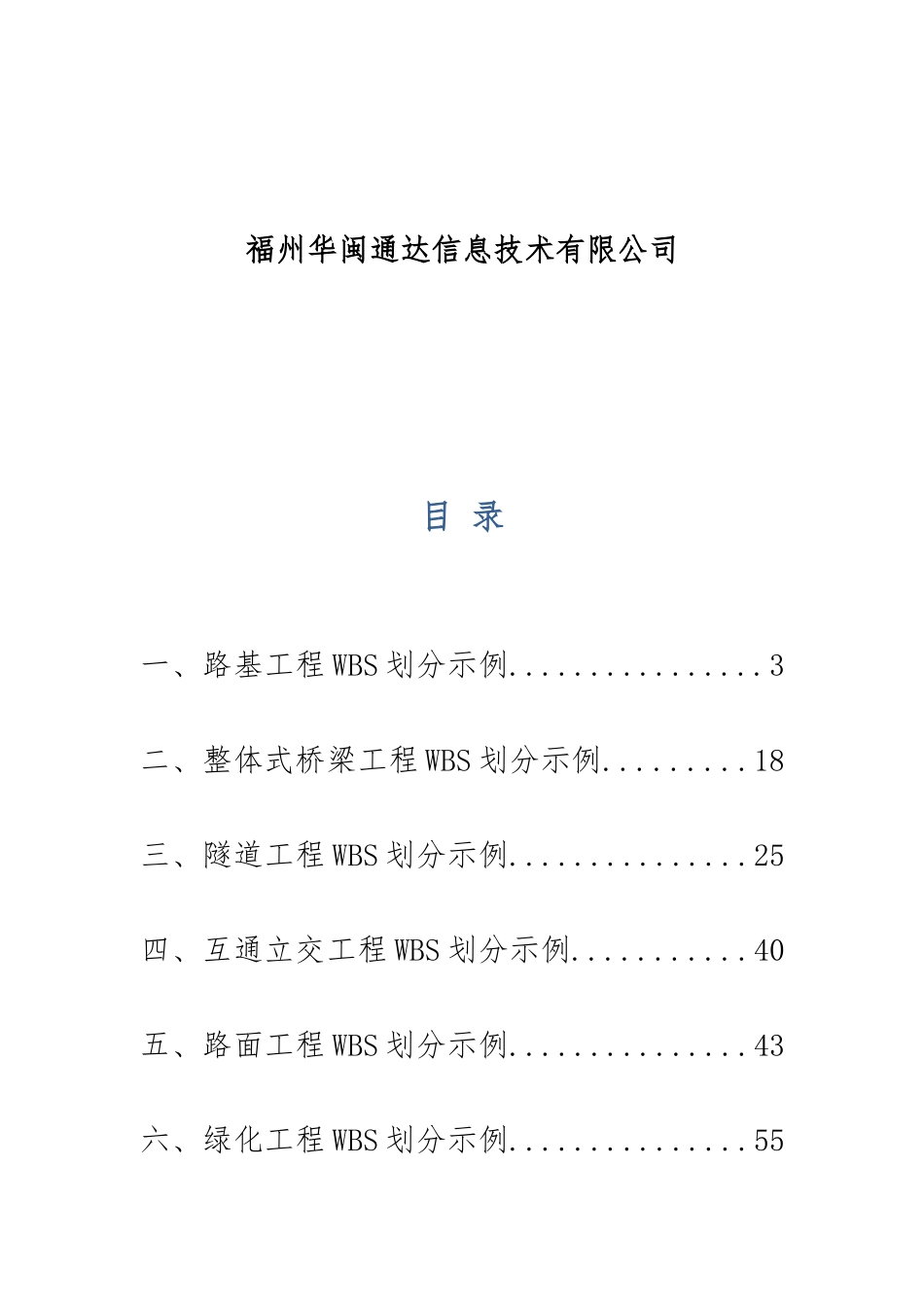

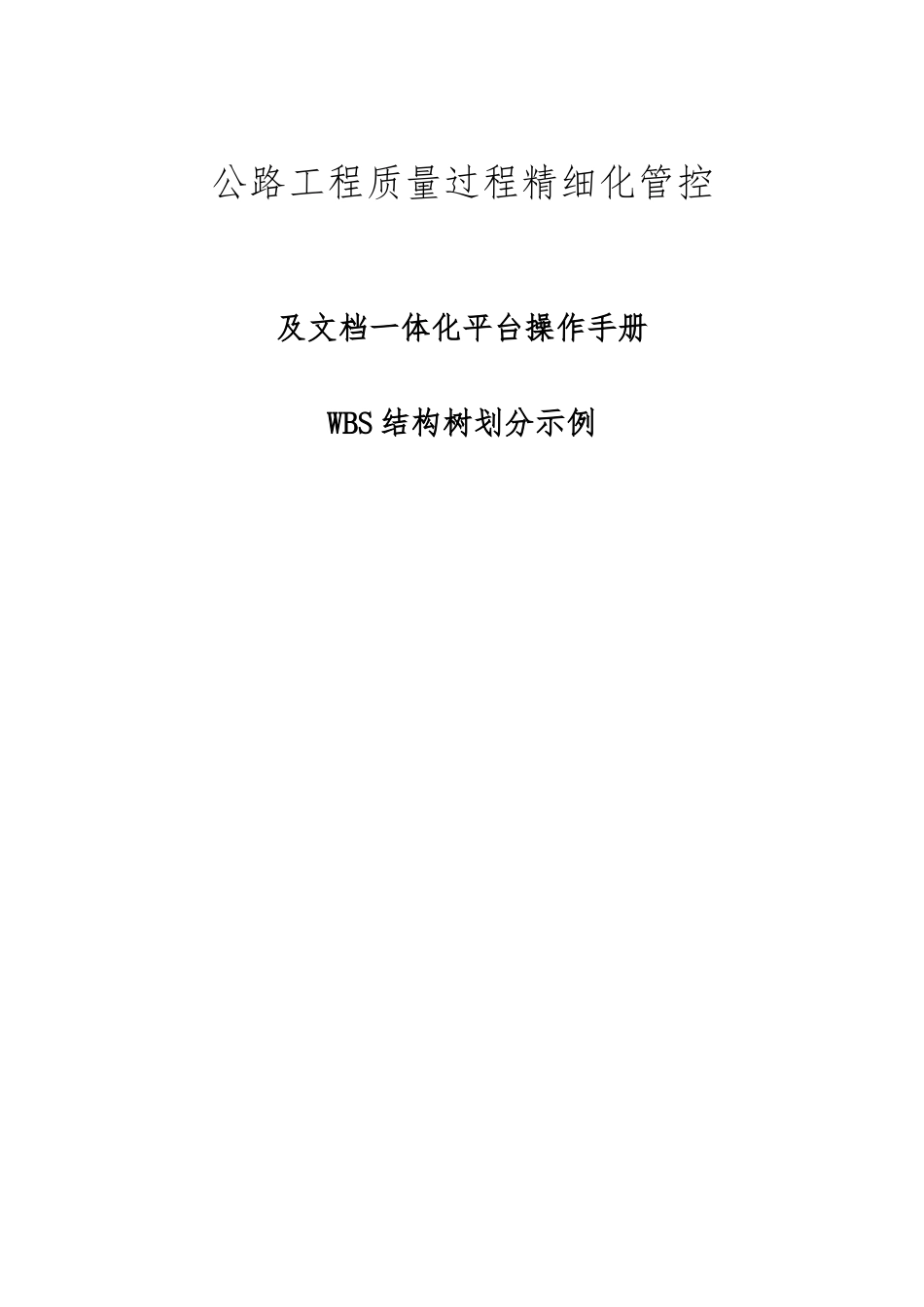

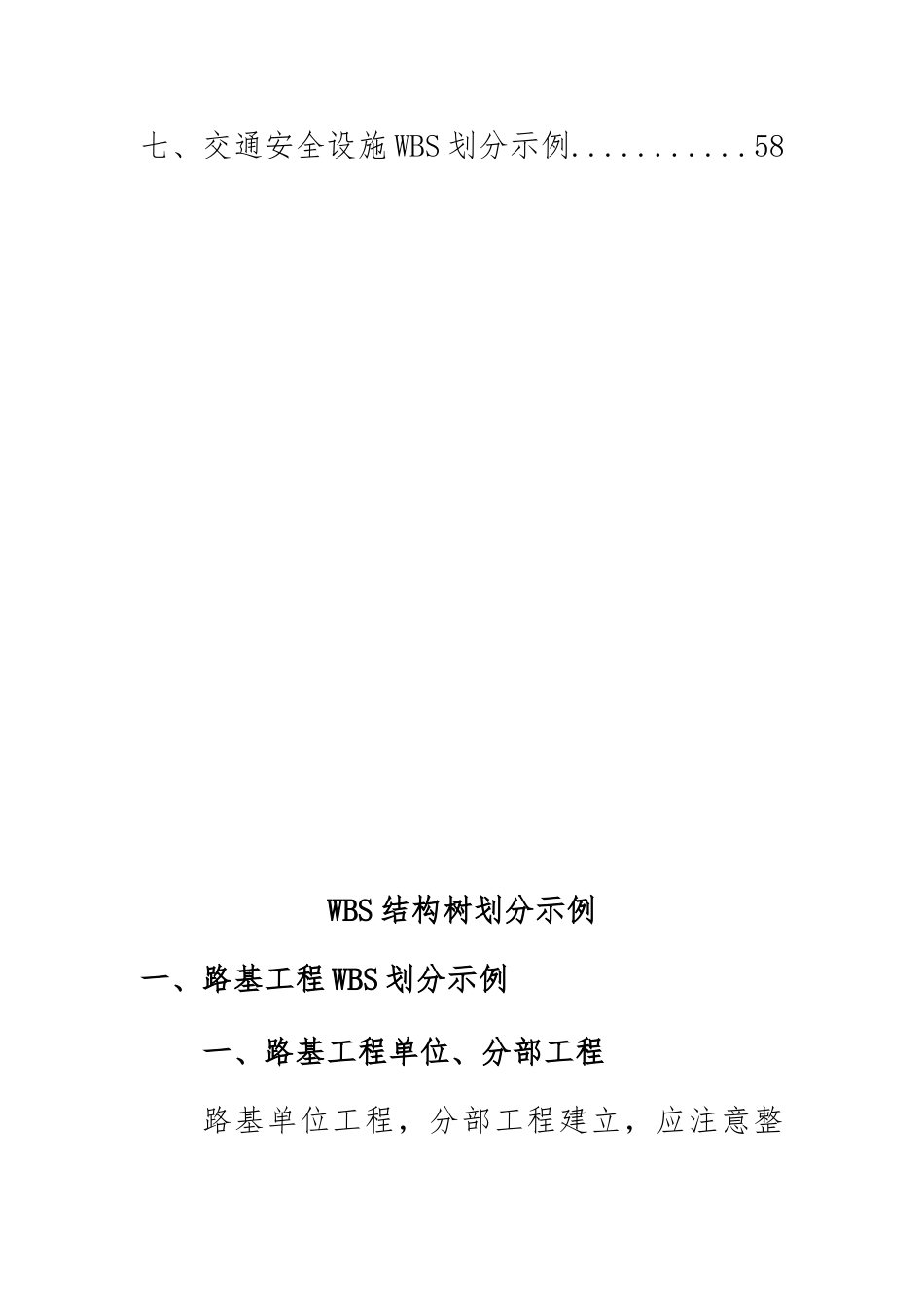

公路工程质量过程精细化管控及文档一体化平台操作手册WBS 结构树划分示例福州华闽通达信息技术有限公司目 录一、路基工程 WBS 划分示例................3二、整体式桥梁工程 WBS 划分示例.........18三、隧道工程 WBS 划分示例...............25四、互通立交工程 WBS 划分示例...........40五、路面工程 WBS 划分示例...............43六、绿化工程 WBS 划分示例...............55七、交通安全设施 WBS 划分示例...........58WBS 结构树划分示例一、路基工程 WBS 划分示例一、路基工程单位、分部工程路基单位工程，分部工程建立，应注意整体式路基和分离式路基的不同处理，以及对各节点桩号的增加和名称的修改。同一级范围内的分部、分项、自然段工程，应按先左再右的顺序排列。同时，注意相应增加“开工报告”和“评定”的节点图 L J – 1（整体式路基）图 L J – 2（分离式路基）注：⑴、路基工程：一般以每 10km 或每个标段的路基划分单位工程。对于整个标段路基划分单位工程的，可以根据上图所示建立单位工程节点；对于每 10km 的路基划分单位工程的.⑵、单位工程开工报告：可以直接引用模板的名称，不用修改。⑶、各分部工程命名：路基土石方工程、排水工程、涵洞、通道、砌筑防护工程为里程桩号+分部工程名称，其中里程桩号为 1~3km，分部工程名称参照验评标准 JTG F80/1-2025 上的名称，如上图所示；小桥及符合小桥标准的通道、人行天桥、渡槽以每座为一个分部工程具体节点为中心桩号+结构物名称（小桥、通道桥、渡槽等）；大型挡土墙以每处为一个分部工程，具体节点为里程桩号+挡土墙类型，如上图所示。⑷、单位工程评定：可以直接引用模板的名称，不用修改。1、路基工程中路基土石方划分根据工程实际情况，在分部后建立所需的分项工程。（整体式） （分离式）图 L J –3（路基土石方分部划分） （整体式） （分离式）图 L J –4（土方路基分项划分）图 L J –5（填方工序节点划分） （整体式） （分离式）图 L J –6（石方路基分项划分） （整体式） （分离式）图 L J –7（软土地基分项划分） （整体式） （分离式）图 L J –8（土工合成材料分项划分）2、路基工程中排水工程划分 （整体式） （分离式）图 L J –9（路基排水工程分部划分） （整体式） （分离式）图 L J – 10（管道基础及管节预制分项划分） （整体式） （分离式）图 L J – 11（检查...
