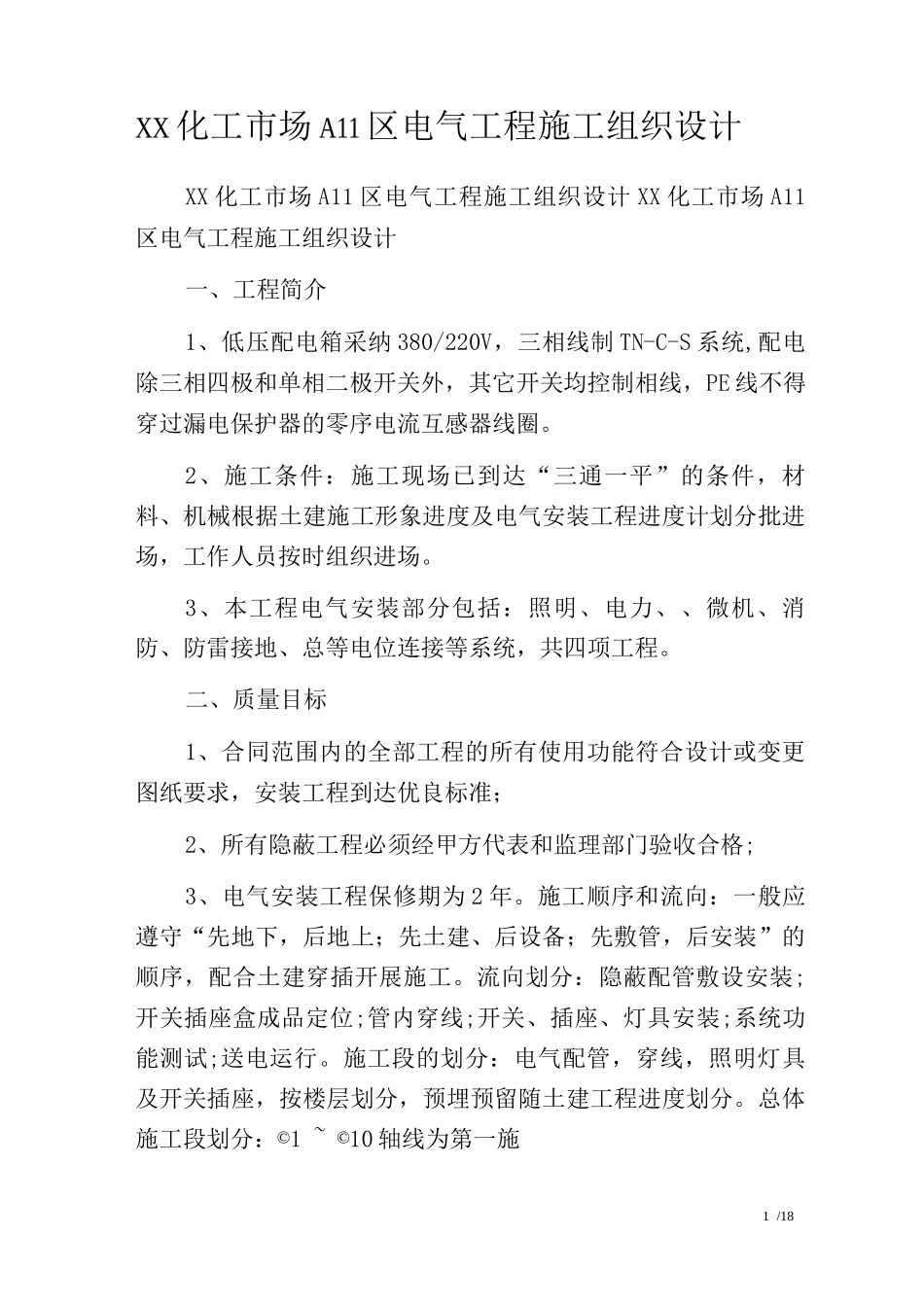

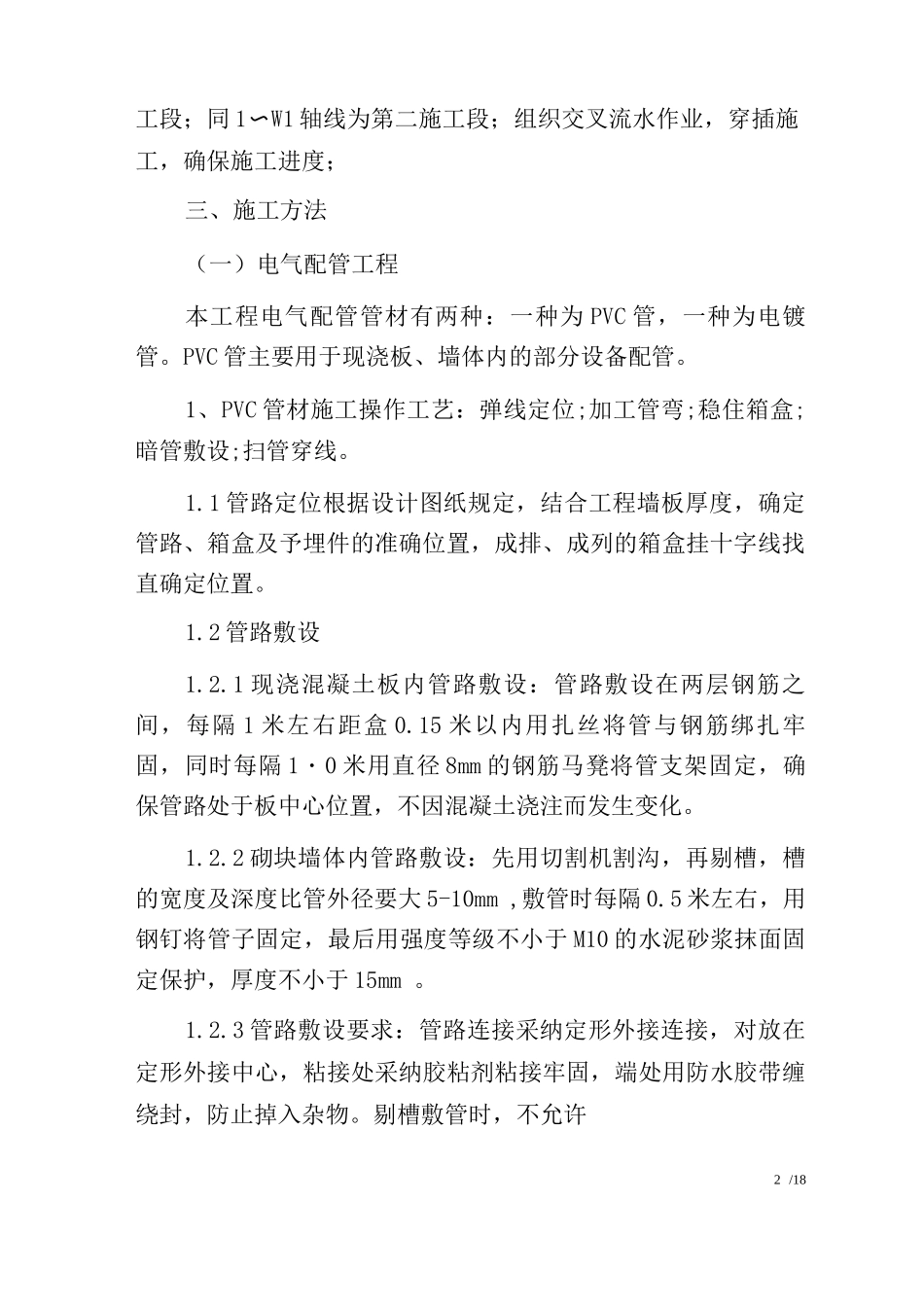

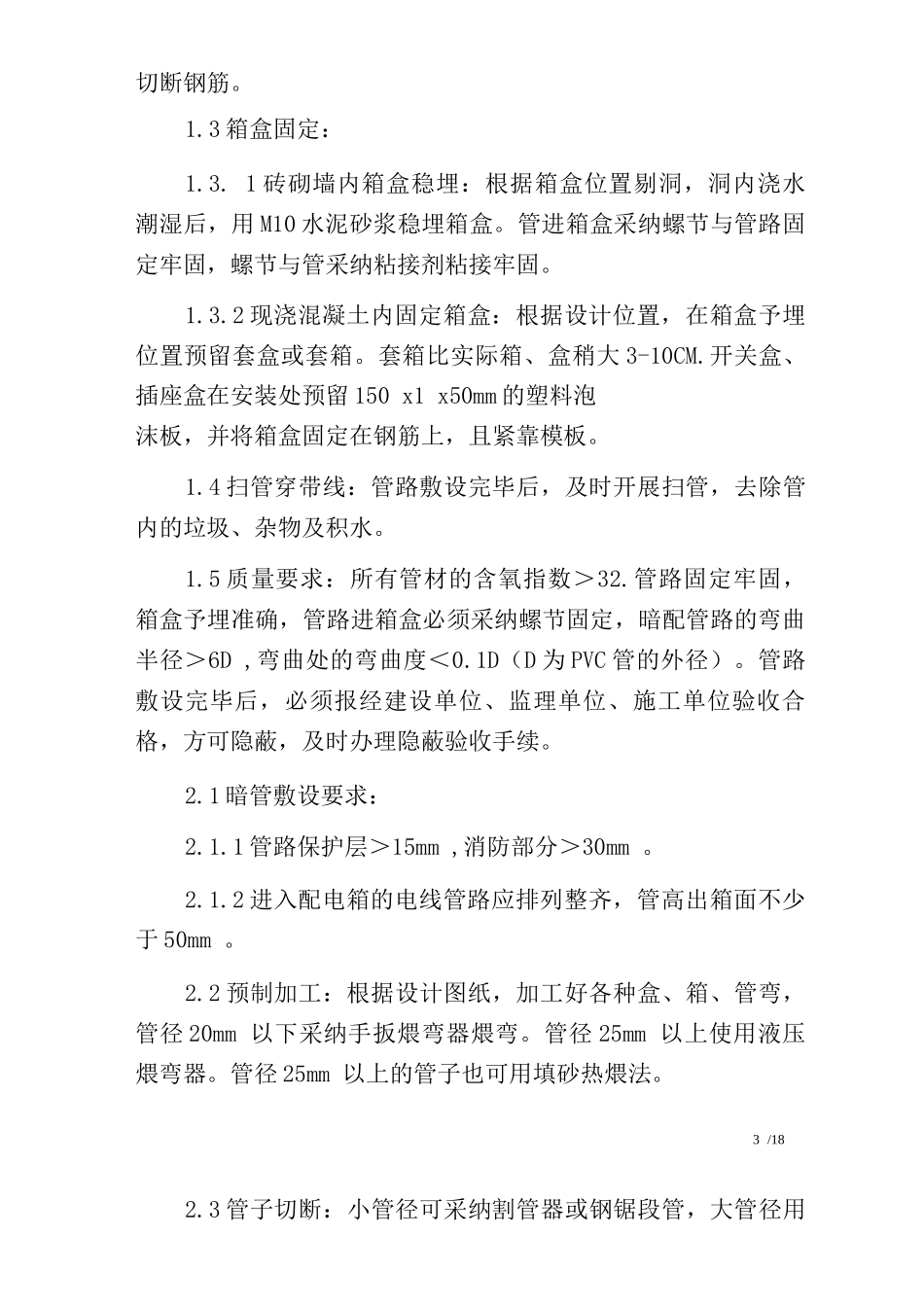

XX 化工市场 A11 区电气工程施工组织设计XX 化工市场 A11 区电气工程施工组织设计 XX 化工市场 A11区电气工程施工组织设计一、工程简介1、低压配电箱采纳 380/220V，三相线制 TN-C-S 系统,配电除三相四极和单相二极开关外，其它开关均控制相线，PE 线不得穿过漏电保护器的零序电流互感器线圈。2、施工条件：施工现场已到达“三通一平”的条件，材料、机械根据土建施工形象进度及电气安装工程进度计划分批进场，工作人员按时组织进场。3、本工程电气安装部分包括：照明、电力、、微机、消防、防雷接地、总等电位连接等系统，共四项工程。二、质量目标1、合同范围内的全部工程的所有使用功能符合设计或变更图纸要求，安装工程到达优良标准；2、所有隐蔽工程必须经甲方代表和监理部门验收合格;3、电气安装工程保修期为 2 年。施工顺序和流向：一般应遵守“先地下，后地上；先土建、后设备；先敷管，后安装”的顺序，配合土建穿插开展施工。流向划分：隐蔽配管敷设安装;开关插座盒成品定位;管内穿线;开关、插座、灯具安装;系统功能测试;送电运行。施工段的划分：电气配管，穿线，照明灯具及开关插座，按楼层划分，预埋预留随土建工程进度划分。总体施工段划分：©1 ~ ©10 轴线为第一施1 /18工段；同 1〜W1 轴线为第二施工段；组织交叉流水作业，穿插施工，确保施工进度；三、施工方法（一）电气配管工程本工程电气配管管材有两种：一种为 PVC 管，一种为电镀管。PVC 管主要用于现浇板、墙体内的部分设备配管。1、PVC 管材施工操作工艺：弹线定位;加工管弯;稳住箱盒;暗管敷设;扫管穿线。1.1 管路定位根据设计图纸规定，结合工程墙板厚度，确定管路、箱盒及予埋件的准确位置，成排、成列的箱盒挂十字线找直确定位置。1.2 管路敷设1.2.1 现浇混凝土板内管路敷设：管路敷设在两层钢筋之间，每隔 1 米左右距盒 0.15 米以内用扎丝将管与钢筋绑扎牢固，同时每隔 1・0 米用直径 8mm 的钢筋马凳将管支架固定，确保管路处于板中心位置，不因混凝土浇注而发生变化。1.2.2 砌块墙体内管路敷设：先用切割机割沟，再剔槽，槽的宽度及深度比管外径要大 5-10mm ,敷管时每隔 0.5 米左右，用钢钉将管子固定，最后用强度等级不小于 M10 的水泥砂浆抹面固定保护，厚度不小于 15mm 。1.2.3 管路敷设要求：管路连接采纳定形外接连接，对放在定形外接中心，粘接处采纳胶粘剂粘接牢固，端处用防水胶带缠绕封，防止掉入杂物。剔...
