《欧姆定律》测试题

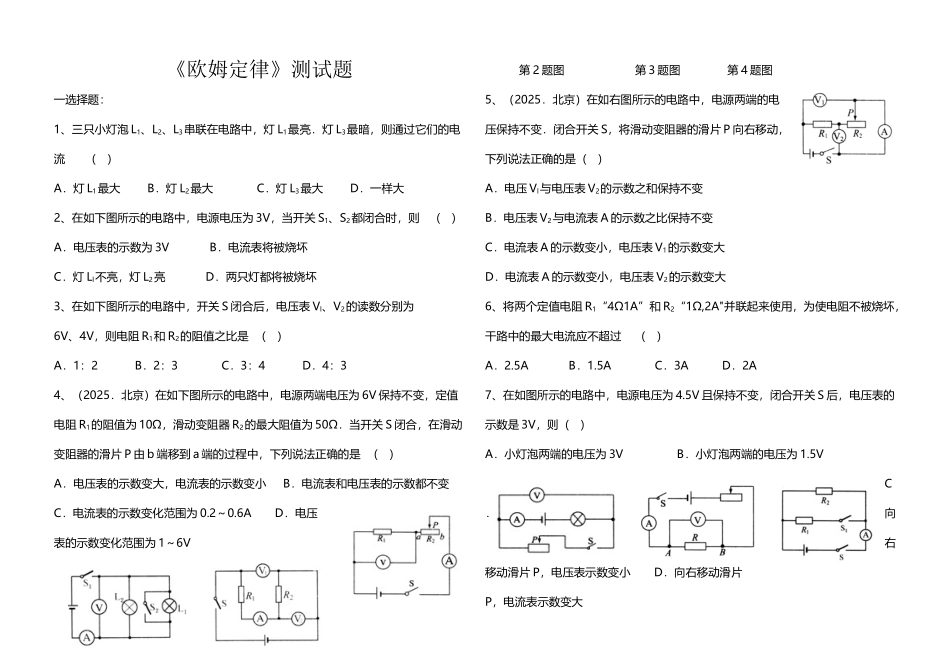

《欧姆定律》测试题(7 页)Good is good, but better carries it.精益求精，善益求善。《欧姆定律》测试题一选择题：1、三只小灯泡 L1、L2、L3串联在电路中，灯 L1最亮．灯 L3最暗，则通过它们的电流 （ ）A．灯 L1最大 B．灯 L2最大 C．灯 L3最大 D．一样大2、在如下图所示的电路中，电源电压为 3V，当开关 S1、S2都闭合时，则 （ ） A．电压表的示数为 3V B．电流表将被烧坏C．灯 Ll不亮，灯 L2亮 D．两只灯都将被烧坏3、在如下图所示的电路中，开关 S 闭合后，电压表 Vl、V2的读数分别为6V、4V，则电阻 R1和 R2的阻值之比是 （ ） A．1：2 B．2：3 C．3：4 D．4：34、（2025．北京）在如下图所示的电路中，电源两端电压为 6V 保持不变，定值电阻 R1的阻值为 10Ω，滑动变阻器 R2的最大阻值为 50Ω．当开关 S 闭合，在滑动变阻器的滑片 P 由 b 端移到 a 端的过程中，下列说法正确的是 （ ） A．电压表的示数变大，电流表的示数变小 B．电流表和电压表的示数都不变C．电流表的示数变化范围为 0.2～0.6A D．电压表的示数变化范围为 1～6V第 2 题图 第 3 题图 第 4 题图5、（2025．北京）在如右图所示的电路中，电源两端的电压保持不变．闭合开关 S，将滑动变阻器的滑片 P 向右移动，下列说法正确的是（ ） A．电压 Vl与电压表 V2的示数之和保持不变B．电压表 V2与电流表 A 的示数之比保持不变C．电流表 A 的示数变小，电压表 V1的示数变大D．电流表 A 的示数变小，电压表 V2的示数变大6、将两个定值电阻 R1“4Ω1A”和 R2“1Ω,2A"并联起来使用，为使电阻不被烧坏，干路中的最大电流应不超过 （ ） A．2.5A B．1.5A C．3A D．2A7、在如图所示的电路中，电源电压为 4.5V 且保持不变，闭合开关 S 后，电压表的示数是 3V，则（ ）A．小灯泡两端的电压为 3V B．小灯泡两端的电压为 1.5VC．向右移动滑片 P，电压表示数变小 D．向右移动滑片P，电流表示数变大第 7 题图 第 8 题图 第 9 题图 8、小刚用如图所示电路探究“一段电路中电流跟电阻的关系”．在此实验过程中，当 A、B 两点间的电阻由 5Ω 更换为 10Ω 后，为了探究上述问题，他应该实行的唯一操作是 （ ）A．保持变阻器滑片不动 B．将变阻器滑片适当向左移动C．将变阻器滑片适当向右移动 D．适当增加电池的节数9、在如图所示的电路中，电源电压保持不变，R1＝3R2；...
