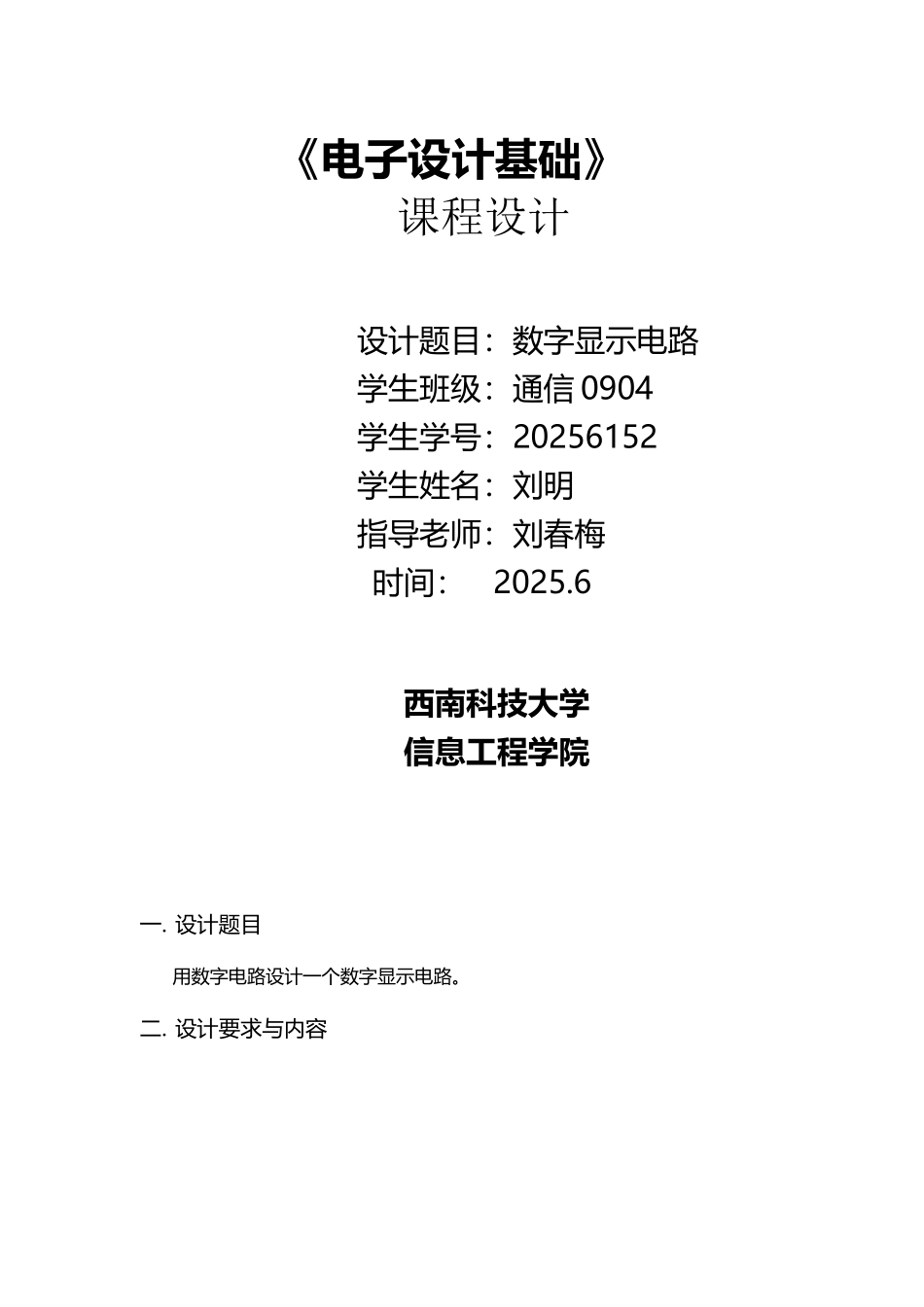

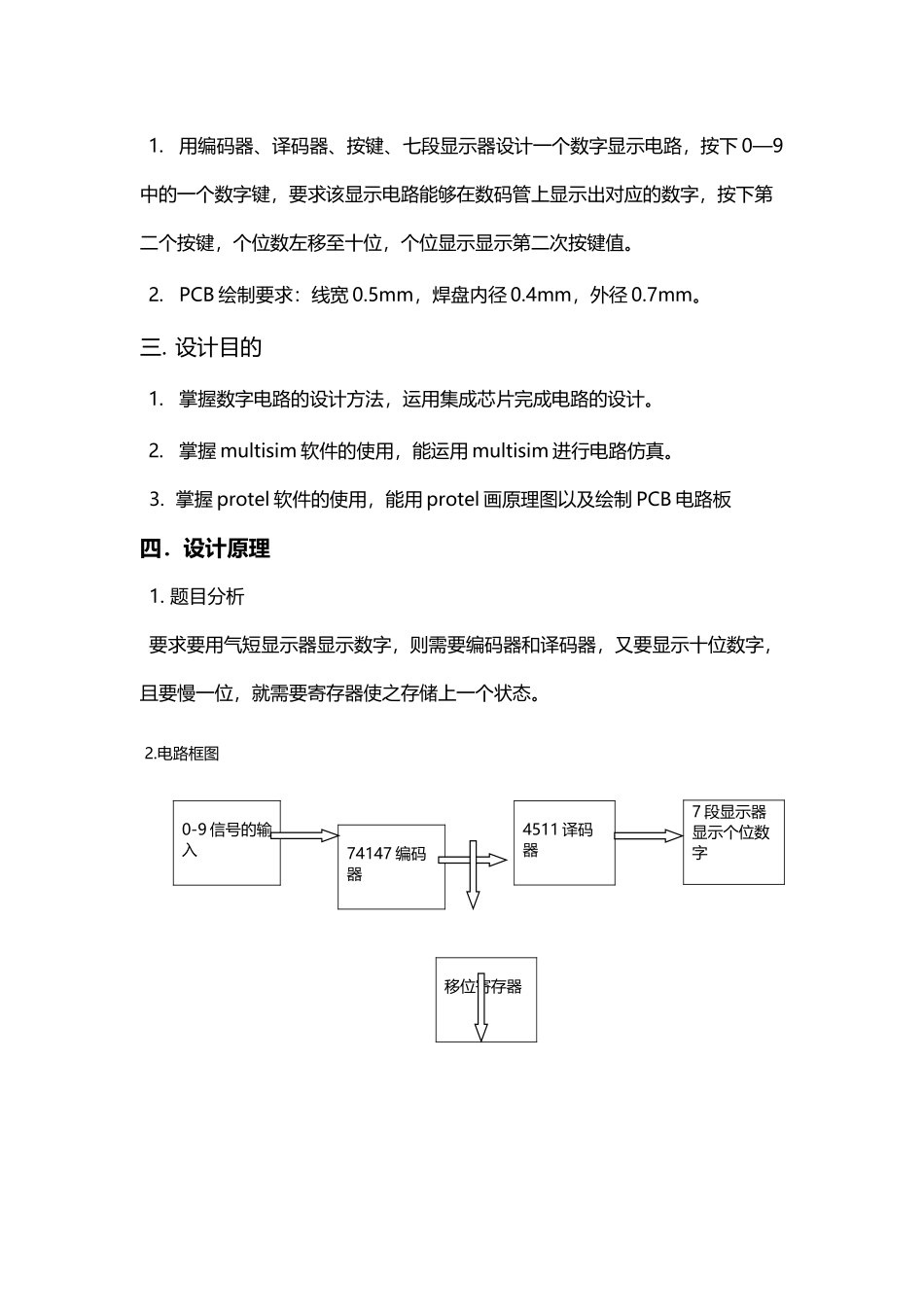

《电子设计基础》课程设计数字显示电路(8 页)Good is good, but better carries it.精益求精，善益求善。 《电子设计基础》 课程设计设计题目：数字显示电路学生班级：通信 0904学生学号：20256152学生姓名：刘明指导老师：刘春梅时间： 2025.6西南科技大学信息工程学院一. 设计题目用数字电路设计一个数字显示电路。二. 设计要求与内容1.用编码器、译码器、按键、七段显示器设计一个数字显示电路，按下 0—9中的一个数字键，要求该显示电路能够在数码管上显示出对应的数字，按下第二个按键，个位数左移至十位，个位显示显示第二次按键值。2.PCB 绘制要求：线宽 0.5mm，焊盘内径 0.4mm，外径 0.7mm。三. 设计目的1.掌握数字电路的设计方法，运用集成芯片完成电路的设计。2.掌握 multisim 软件的使用，能运用 multisim 进行电路仿真。3. 掌握 protel 软件的使用，能用 protel 画原理图以及绘制 PCB 电路板四．设计原理1. 题目分析要求要用气短显示器显示数字，则需要编码器和译码器，又要显示十位数字，且要慢一位，就需要寄存器使之存储上一个状态。 2.电路框图0-9 信号的输入7 段显示器显示个位数字4511 译码器74147 编码器移位寄存器3.主要器件介绍（1）74147 编码器10 线-4 线优先编码器 74147,74147 优先编码器的功能表如图：分析功能表可知：A.输入信号 IN1-IN9 的编码有效电平是低电平。B.输出是反码形式的 8421BCD 码。C.输入信号 IN9 的优先级最高，IN8 次之，其余类推。（2）4511 译码器4511 是一个用于驱动共阴极 LED （数码管）显示器的 BCD 码—七段码译码器，特点：具有 BCD 转换、消隐和锁存控制、七段译码及驱动功能的 CMOS电路能提供较大的拉电流。可直接驱动 LED 显示器。功能表如下：4511 译码器7 段显示器显示十位数字（3）74LS194 移位寄存器74LS194 是 4 位双向移位寄存器, 74LS194 的最高时钟脉冲为 36MHZ，其逻辑符号及引脚排列如下图：图 1.SN74LS194D 管脚图其中：D0～D1为并行输入端；Q0～Q3为并行输出端；SR――右移串行输入端；SL－－左移串行输入端；S1、S0――操作模式控制端；――为直接无条件清零端；CP――为时钟脉冲输入端。SN74LS194D 功能表（4）74LS175 寄存器逻辑符号如图：其中，RD 是异步清零端，即当 RD=0 时，不管其他输入端的状态如何（包括是中脉冲 CP），寄存器输出将直接置零。在寄存器中存储数据之前，必须先将寄存...
