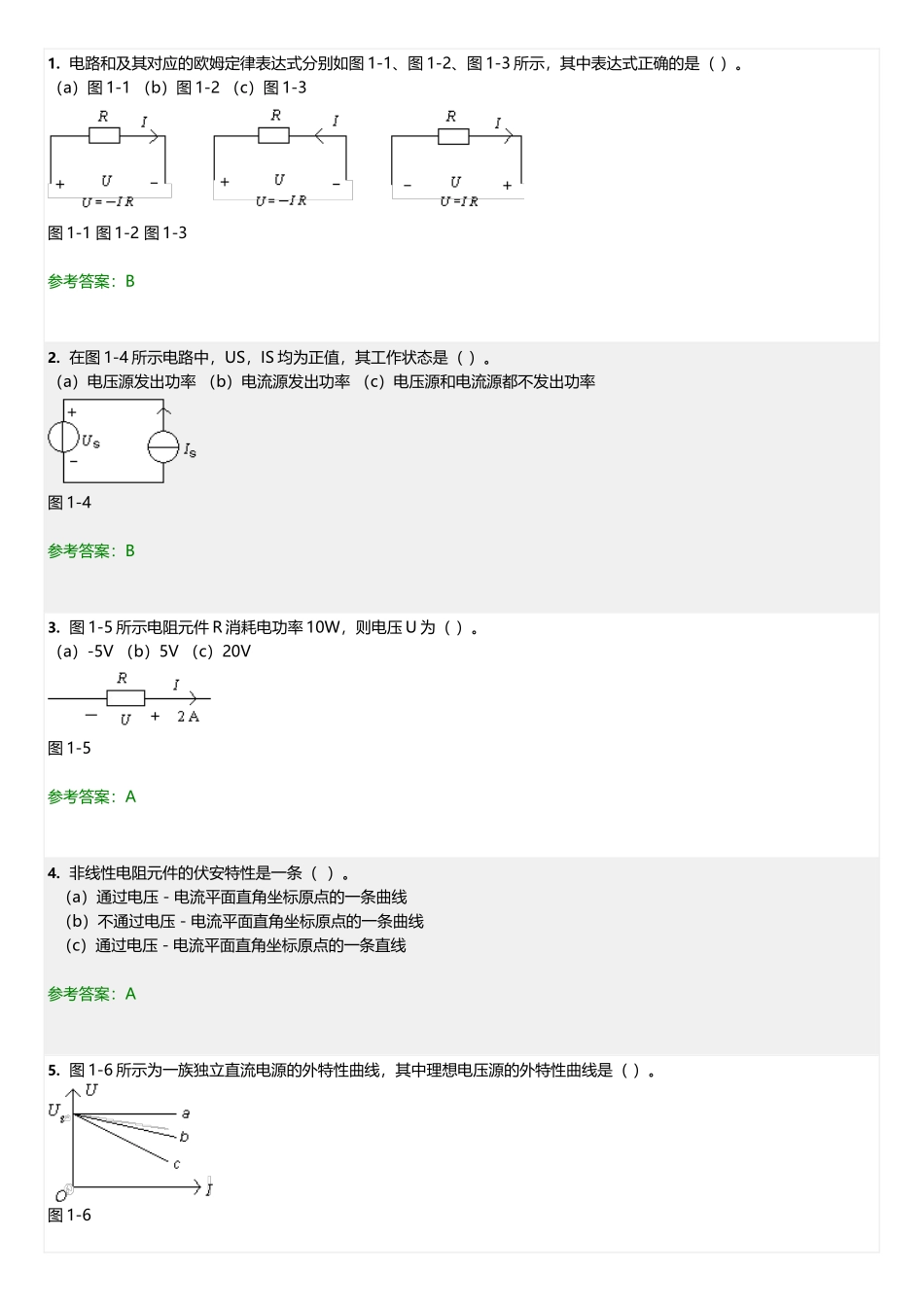

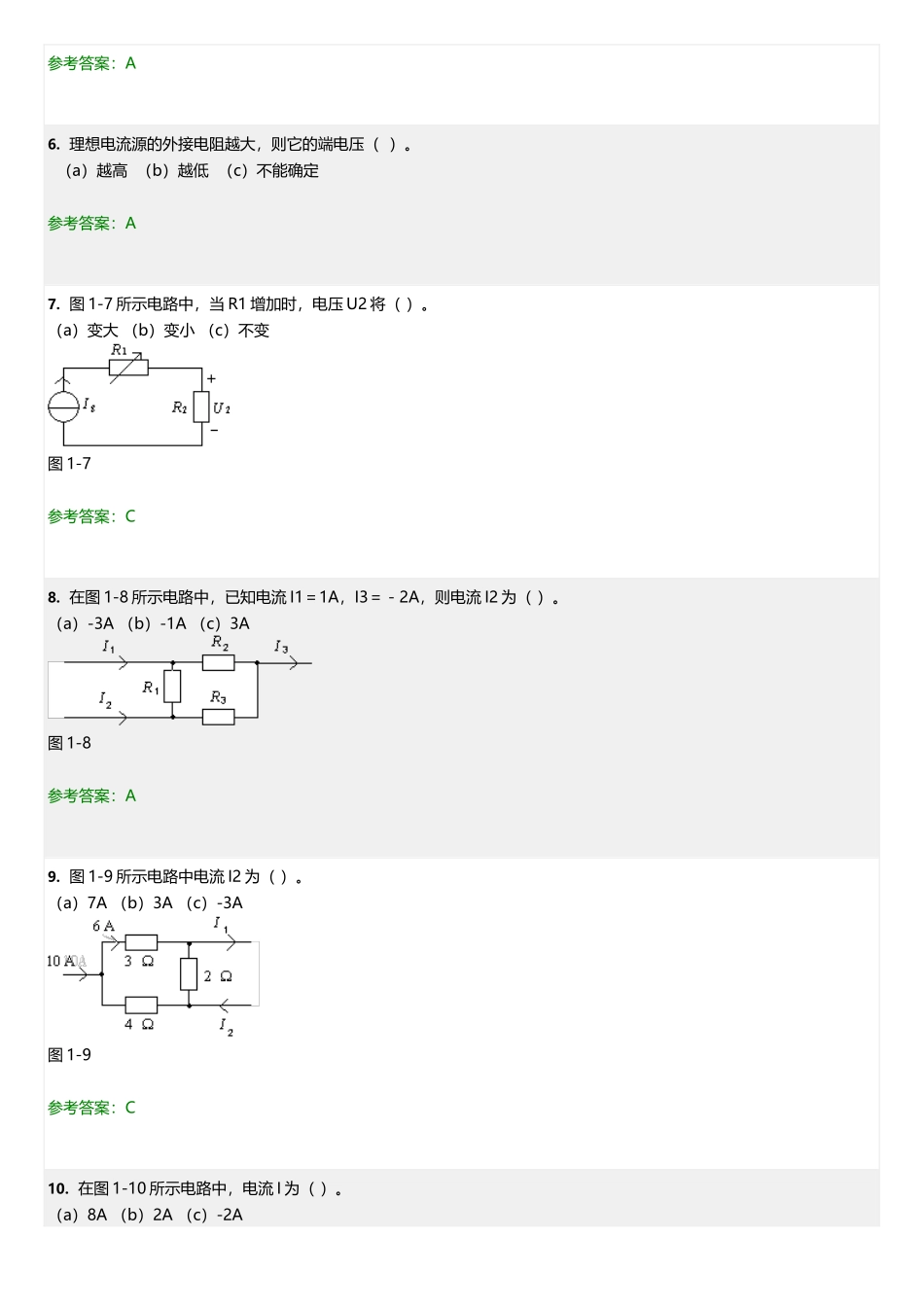

《电路原理》随堂练习(43 页)Good is good, but better carries it.精益求精，善益求善。1. 电路和及其对应的欧姆定律表达式分别如图 1-1、图 1-2、图 1-3 所示，其中表达式正确的是（ ）。（a）图 1-1 （b）图 1-2 （c）图 1-3图 1-1 图 1-2 图 1-3 参考答案：B2. 在图 1-4 所示电路中，US，IS 均为正值，其工作状态是（ ）。（a）电压源发出功率 （b）电流源发出功率 （c）电压源和电流源都不发出功率图 1-4 参考答案：B3. 图 1-5 所示电阻元件 R 消耗电功率 10W，则电压 U 为（ ）。（a）-5V （b）5V （c）20V图 1-5 参考答案：A4. 非线性电阻元件的伏安特性是一条（ ）。 （a）通过电压－电流平面直角坐标原点的一条曲线 （b）不通过电压－电流平面直角坐标原点的一条曲线 （c）通过电压－电流平面直角坐标原点的一条直线 参考答案：A5. 图 1-6 所示为一族独立直流电源的外特性曲线，其中理想电压源的外特性曲线是（ ）。图 1-6 参考答案：A6. 理想电流源的外接电阻越大，则它的端电压（ ）。 （a）越高 （b）越低 （c）不能确定 参考答案：A7. 图 1-7 所示电路中，当 R1 增加时，电压 U2 将（ ）。（a）变大 （b）变小 （c）不变图 1-7 参考答案：C8. 在图 1-8 所示电路中，已知电流 I1＝1A，I3＝－2A，则电流 I2 为（ ）。（a）-3A （b）-1A （c）3A图 1-8 参考答案：A9. 图 1-9 所示电路中电流 I2 为（ ）。（a）7A （b）3A （c）-3A图 1-9 参考答案：C10. 在图 1-10 所示电路中，电流 I 为（ ）。（a）8A （b）2A （c）-2A图 1-10 参考答案：C11. 在图 1-11 所示电路中，U、I 的关系式正确的是（ ）。（a）U=US+R0I （b）U=US－RLI （c）U=US－R0I 图 1-11 参考答案：C12. 在图 1-12 所示电路中，已知 US=12V，IS=2A。A、B 两点间的电压 UAB 为（ ）。（a）-18V （b）18V （c）-6V图 1-12 参考答案：A13. 电路如图 1-13 所示，US=2V，IS=2A。电阻 R1 和 R2 消耗的功率由（ ）供给。（a）电压源 （b）电流源 （c）电压源和电流源图 1-13 参考答案：C14. 图 1-14 所示电路中，电压 UAB 为（ ）。（a）12V （b）-12V （c）0图 1-14 参考答案：C1. 在图 2-1 所示电路中，电阻 R＝40W，该电路的等效电阻 RAB 为（ ）。（a）10W （b）20W （c）40W图 2-1 参考答案：A2. ...
