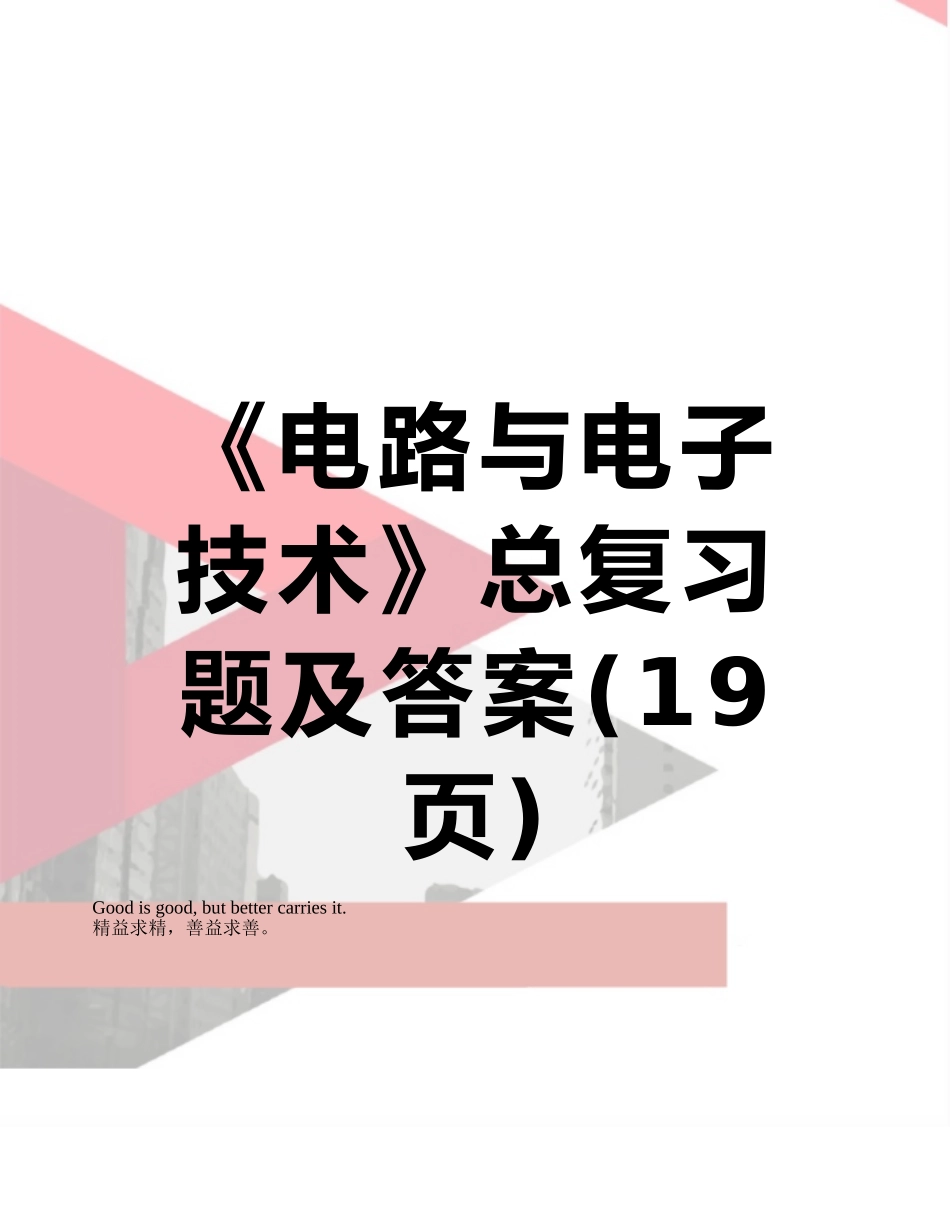

《电路与电子技术》总复习题及答案(19页)Good is good, but better carries it.精益求精，善益求善。《电路与电子技术》复习题答案一、单项选择题1、由叠加定理可求得图（1）所示电路中电压为 （B）A. 15 VB. -5 VC. 5 VD. -15 V2、图（2）所示电路中节点 的电压为 （A）A. 20 VB. 120 VC. 220 VD. -60 V 图（1） 图（2）3、在基本放大电路的三种组态中，输入电阻最大的放大电路是 （C）在基本放大电路的三种组态中，输出电阻最小的放大电路是 （C）电压放大倍数总是小于 1 的放大电路是 （C） 电压放大倍数、电流放大倍数较大，输出信号电压与输入信号电压反相的放大电路是 （A）电压放大倍数较小而电流放大倍数大于 1，输出信号电压与输入信号电压同相的放大电路是 （C）电压放大倍数较大而电流放大倍数小于 1，输出信号电压与输入信号电压同相的放大电路是 （B）输入电阻最小的放大电路是 （D）A.共射放大电路 B.共基放大电路C.共集放大电路 D.不能确定 4、整流电路的作用是 （B） 滤波电路的作用是 （A）A、把沟通电变为平滑的直流电。B、把沟通电变为单向脉动的直流电。C、把直流电变为沟通电。 D、把高压沟通电变为低压沟通电。5、如图，V2电位为 （C）A、V2 = 2.5 V B、V2 = 5 V C、V2 =7.5 V D、V2 = 7 V 6、图示电路中, 电流 为 （C）A、1 A B、0 A C、2 A D、-2 A7、图示电路中, 电流=0 时,应为 （B）A、0 V B、6 V C、-6 V D、12 V 8、如图，换路前电路处于稳态，t=0 时刻开关断开。则换路后瞬间电容电压 uC（0+）为 （D）A、uC（0+） = 0 VB、uC（0+） = 30 V C、uC（0+） =120 V D、uC（0+） = 6 V 9、下列说法正确的是 （C）A、对于任何复杂的正弦沟通电路，电路中的总的有功功率等于各个支路（或元件）有功功率之和，总的无功功率等于各个支路（或元件）无功功率之和，总的视在功率等于各个支路（或元件）视在功率之和。B、对于任何复杂的正弦沟通电路，电路中的总的有功功率等于各个支路（或元件）有功功率之和，总的无功功率不等于各个支路（或元件）无功功率之和，总的视在功率不等于各个支路（或元件）视在功率之和。C、对于任何复杂的正弦沟通电路，电路中的总的有功功率等于各个支路（或元件）有功功率之和，总的无功功率等于各个支路（或元件）无功功率之和，而总的视在功率在一般情况下不等于各个支路（或元件）视...
