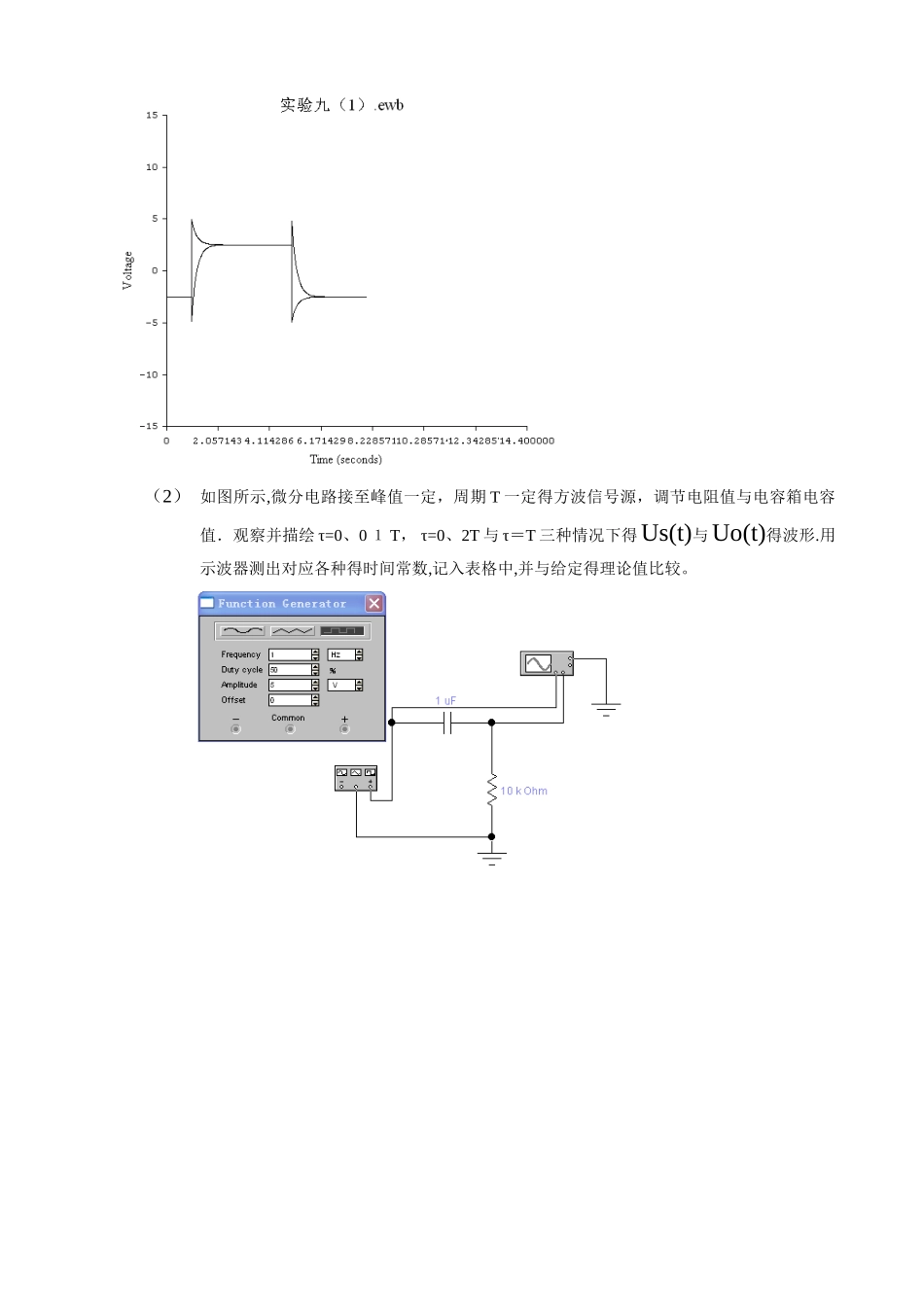

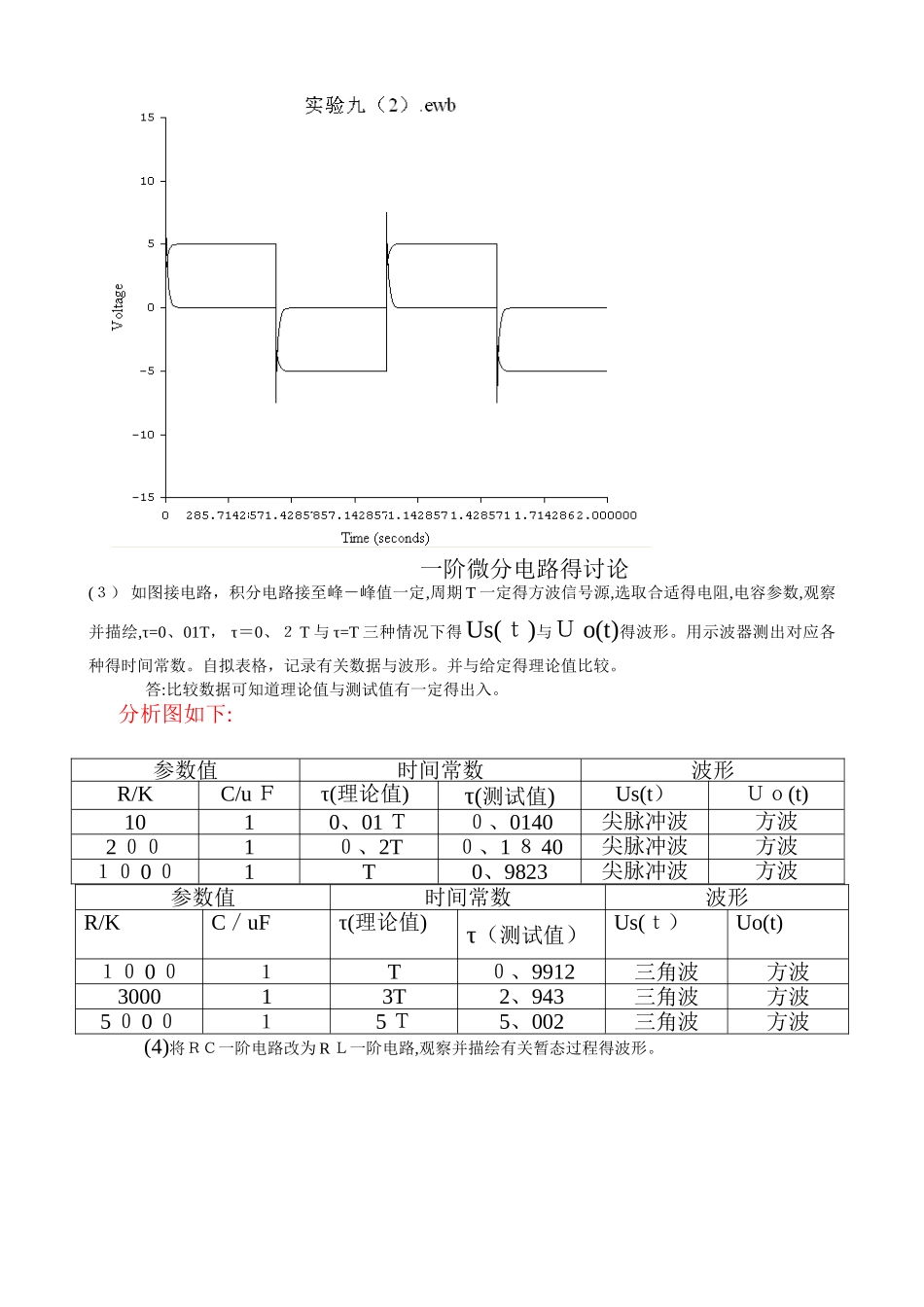

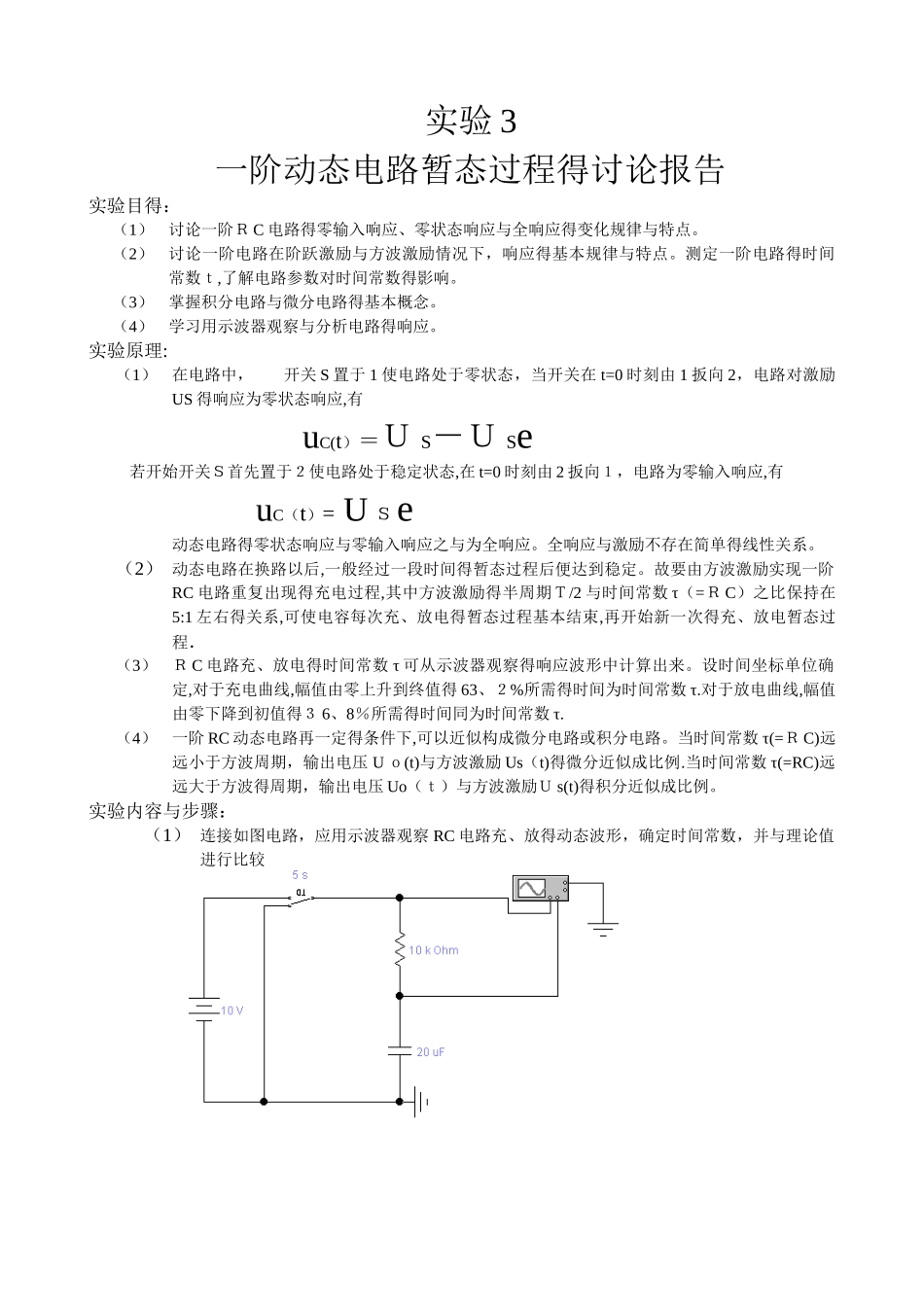

实验 3一阶动态电路暂态过程得讨论报告实验目得：（1）讨论一阶Ｒ C 电路得零输入响应、零状态响应与全响应得变化规律与特点。（2）讨论一阶电路在阶跃激励与方波激励情况下，响应得基本规律与特点。测定一阶电路得时间常数ｔ,了解电路参数对时间常数得影响。（3）掌握积分电路与微分电路得基本概念。（4）学习用示波器观察与分析电路得响应。实验原理:（1）在电路中，开关 S 置于 1 使电路处于零状态，当开关在 t=0 时刻由 1 扳向 2，电路对激励US 得响应为零状态响应,有 uC(t）＝Ｕ S－Ｕ Se 若开始开关Ｓ首先置于２使电路处于稳定状态,在 t=0 时刻由 2 扳向１，电路为零输入响应,有 uC（t）= U Ｓe 动态电路得零状态响应与零输入响应之与为全响应。全响应与激励不存在简单得线性关系。（2） 动态电路在换路以后,一般经过一段时间得暂态过程后便达到稳定。故要由方波激励实现一阶RC 电路重复出现得充电过程,其中方波激励得半周期Ｔ/2 与时间常数 τ（=Ｒ C）之比保持在5:1 左右得关系,可使电容每次充、放电得暂态过程基本结束,再开始新一次得充、放电暂态过程．（3）Ｒ C 电路充、放电得时间常数 τ 可从示波器观察得响应波形中计算出来。设时间坐标单位确定,对于充电曲线,幅值由零上升到终值得 63、２%所需得时间为时间常数 τ.对于放电曲线,幅值由零下降到初值得３ 6、8％所需得时间同为时间常数 τ.（4）一阶 RC 动态电路再一定得条件下,可以近似构成微分电路或积分电路。当时间常数 τ(=Ｒ C)远远小于方波周期，输出电压 U ｏ(t)与方波激励 Us（t)得微分近似成比例.当时间常数 τ(=RC)远远大于方波得周期，输出电压 Uo（ｔ）与方波激励Ｕ s(t)得积分近似成比例。实验内容与步骤：（1） 连接如图电路，应用示波器观察 RC 电路充、放得动态波形，确定时间常数，并与理论值进行比较 （2） 如图所示,微分电路接至峰值一定，周期 T 一定得方波信号源，调节电阻值与电容箱电容值．观察并描绘 τ=0、0 １ T， τ=0、2T 与 τ＝T 三种情况下得Us(t)与Uo(t)得波形.用示波器测出对应各种得时间常数,记入表格中,并与给定得理论值比较。一阶微分电路得讨论(３） 如图接电路，积分电路接至峰－峰值一定,周期 T 一定得方波信号源,选取合适得电阻,电容参数,观察并描绘,τ=0、01T， τ＝0、２ T 与 τ=T 三种情况下得Us(ｔ)与Ｕ o(t)得波形。用示波器测出对应各种得时间常数。自拟...
