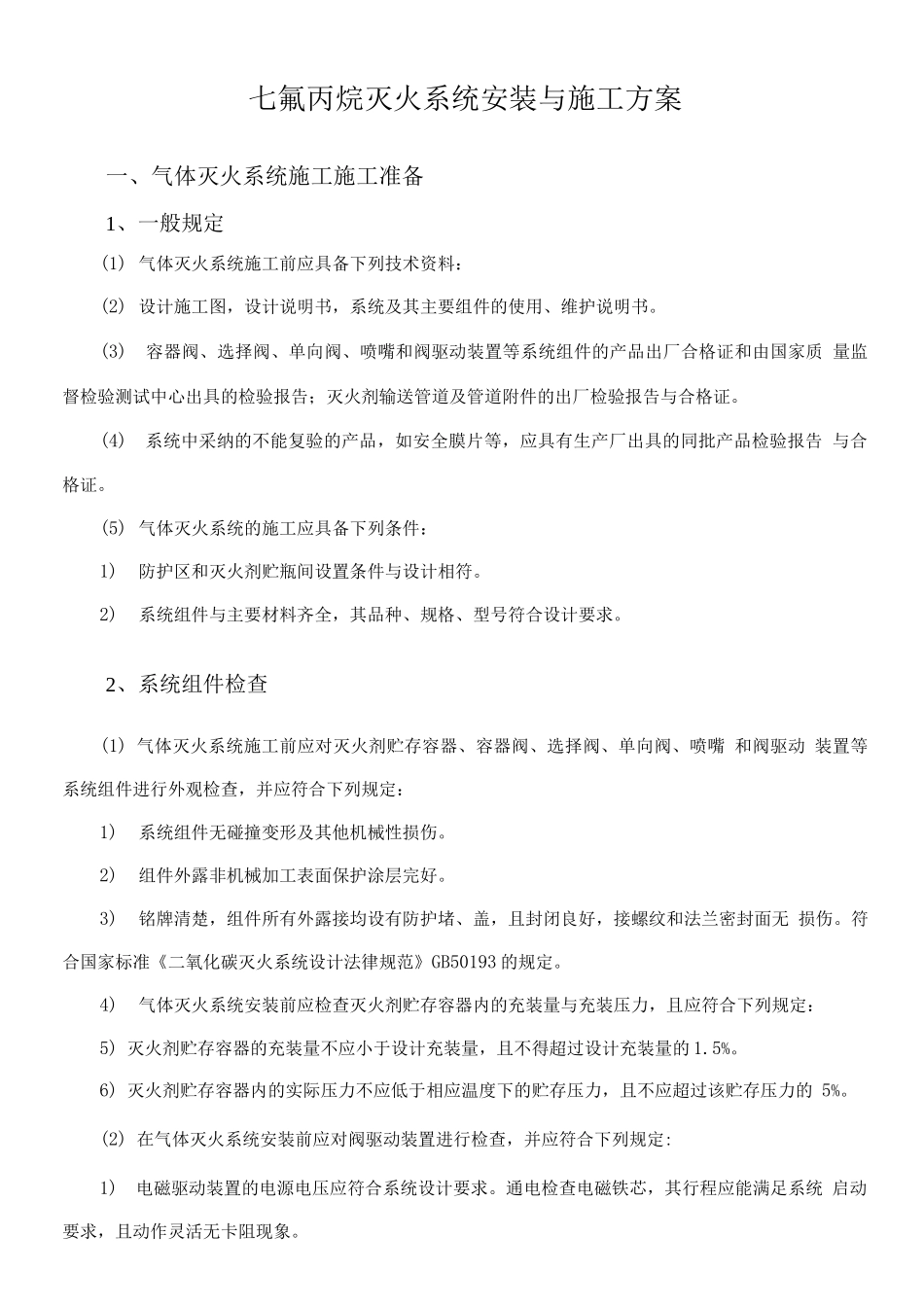

七氟丙烷灭火系统安装与施工方案

七氟丙烷灭火系统安装与施工方案一、气体灭火系统施工施工准备1、一般规定(1) 气体灭火系统施工前应具备下列技术资料：(2) 设计施工图，设计说明书，系统及其主要组件的使用、维护说明书。(3)容器阀、选择阀、单向阀、喷嘴和阀驱动装置等系统组件的产品出厂合格证和由国家质 量监督检验测试中心出具的检验报告；灭火剂输送管道及管道附件的出厂检验报告与合格证。(4)系统中采纳的不能复验的产品，如安全膜片等，应具有生产厂出具的同批产品检验报告 与合格证。(5) 气体灭火系统的施工应具备下列条件：1)防护区和灭火剂贮瓶间设置条件与设计相符。2)系统组件与主要材料齐全，其品种、规格、型号符合设计要求。2、系统组件检查(1) 气体灭火系统施工前应对灭火剂贮存容器、容器阀、选择阀、单向阀、喷嘴 和阀驱动 装置等系统组件进行外观检查，并应符合下列规定：1)系统组件无碰撞变形及其他机械性损伤。2)组件外露非机械加工表面保护涂层完好。3)铭牌清楚，组件所有外露接均设有防护堵、盖，且封闭良好，接螺纹和法兰密封面无 损伤。符合国家标准《二氧化碳灭火系统设计法律规范》GB50193 的规定。4)气体灭火系统安装前应检查灭火剂贮存容器内的充装量与充装压力，且应符合下列规定：5) 灭火剂贮存容器的充装量不应小于设计充装量，且不得超过设计充装量的 1.5%。6) 灭火剂贮存容器内的实际压力不应低于相应温度下的贮存压力，且不应超过该贮存压力的 5%。(2) 在气体灭火系统安装前应对阀驱动装置进行检查，并应符合下列规定:1)电磁驱动装置的电源电压应符合系统设计要求。通电检查电磁铁芯，其行程应能满足系统 启动要求，且动作灵活无卡阻现象。Te324686 606EKlB229 5974 奴2)气动驱动装置贮存容器内气体压力不应低于设计压力，且不得超过设计压力的 5%。3)气动驱动装置中的单向阀芯应启闭灵活，无卡阻现象。3、系统主要部件的功能及作用(1)箱体箱体是用来固定灭火剂贮存容器，启动瓶控制器等部件的，箱体底部有地脚螺栓，供固定设备 用。箱体部有进线孔，供外部设备进线用。(2) 火灾感烟探测器火灾感烟探测器是带编码的感烟探测器，采集现场的烟雾参数，通过传输线向控制器反映烟雾 浓度的数据，控制器对其进行处理，从而准确地实现火灾的探测及报警功能。(本装置不含此件， 需另配件)(3) 火灾感温探测器火灾感温探测器采纳温敏元件为传感器件，可根据要求设定报警温度值，对现场温度进行探测， 并将信号放大，经传输线...
