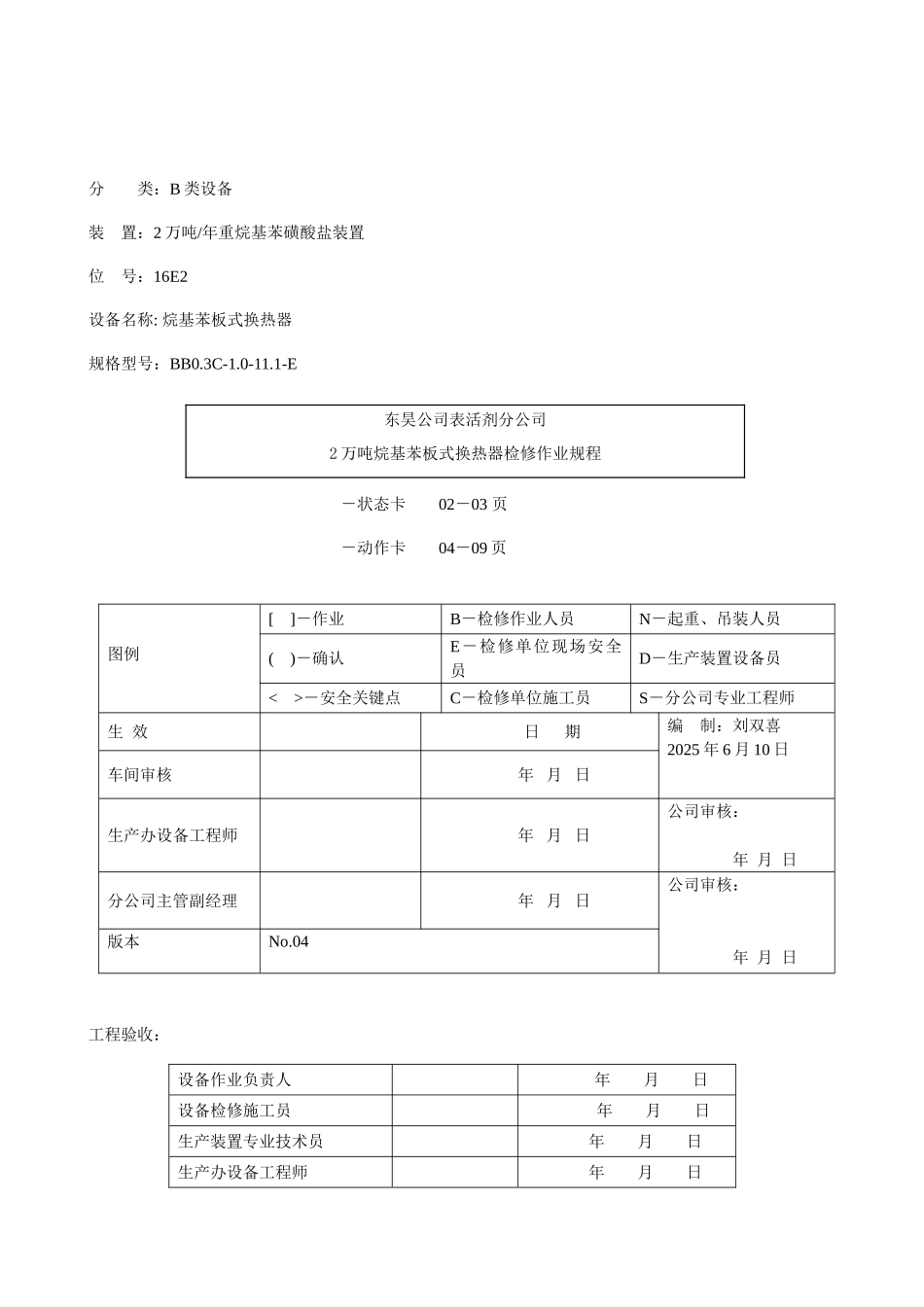

分 类：B 类设备装 置：2 万吨/年重烷基苯磺酸盐装置位 号：16E2设备名称: 烷基苯板式换热器规格型号：BB0.3C-1.0-11.1-E－状态卡 02－03 页－动作卡 04－09 页图例 [ ]－作业B－检修作业人员N－起重、吊装人员( )－确认E－检修单位现场安全员D－生产装置设备员< >－安全关键点C－检修单位施工员S－分公司专业工程师生 效 日 期编 制：刘双喜2025 年 6 月 10 日车间审核 年 月 日生产办设备工程师 年 月 日公司审核：年 月 日分公司主管副经理 年 月 日公司审核：年 月 日版本No.04工程验收：设备作业负责人 年 月 日设备检修施工员 年 月 日生产装置专业技术员 年 月 日生产办设备工程师 年 月 日东昊公司表活剂分公司 2 万吨烷基苯板式换热器检修作业规程分公司主管副经理 年 月 日状 态 卡初始状态 M0生产车间解决完毕交付检修，施工作业票办理完毕000 检修前准备；010 办理施工作业票；020 确认已经具有安全拆卸的条件。状态 M1拆检设备100 拆解与设备相连接的法兰。状态 M2清洗、检查、更换各部零件200 将板式换热器移至宽敞检修区域；210 将设备解体；220 清洗换热器板片；230 抽检换热板厚度；240 检查换热器各部件；250 检查、修复、更换紧固件；260 检查密封面；270 更换、检查垫片。状态 M3各部零配件回装300 回装前板片安装顺序确认；310 组装换热器；320 设备试漏。状态 M4交付使用400 清理设备及现场卫生；410 设备验收。动 作 卡初始状态 M0生产车间解决完毕交付检修，施工作业票办理完毕000 检修前准备；001 B-( ) 检修所需的零配件和相应的材料已备齐。002 B-( ) 检查检修工具和经检查合格的量具、器具已备齐。名 称规 格材 质单位数量单价标准换热板JYX 板 设备型号BB0.3-1.0-11.1-E板厚 0.5mm316块31500 板间胶垫设备型号 BB0.3-1.0-11.1-EE个60120 胶垫设备型号 BB0.3-1.0-11.1-E 片2200 胶套设备型号 BB0.3-1.0-11.1-E 个490 聚四氟垫片DN50-PN1.6 RF 片4126 GB/T9126签字( )003 B-( ) 设备前后阀门所有关闭，与之相连的设备停用。004 B-( ) 查阅上次检修资料和有关图纸，准备好最新版本的检修作业规程。签字( )010 办理施工作业票；011 B-( ) 施工作业票已经按规定程序办理审批好。B-< > 确认施工作业票规定的内容已经所有贯彻。签字( )020 确认设备已经具有安全拆卸的条件。021 B < >-C < ...
