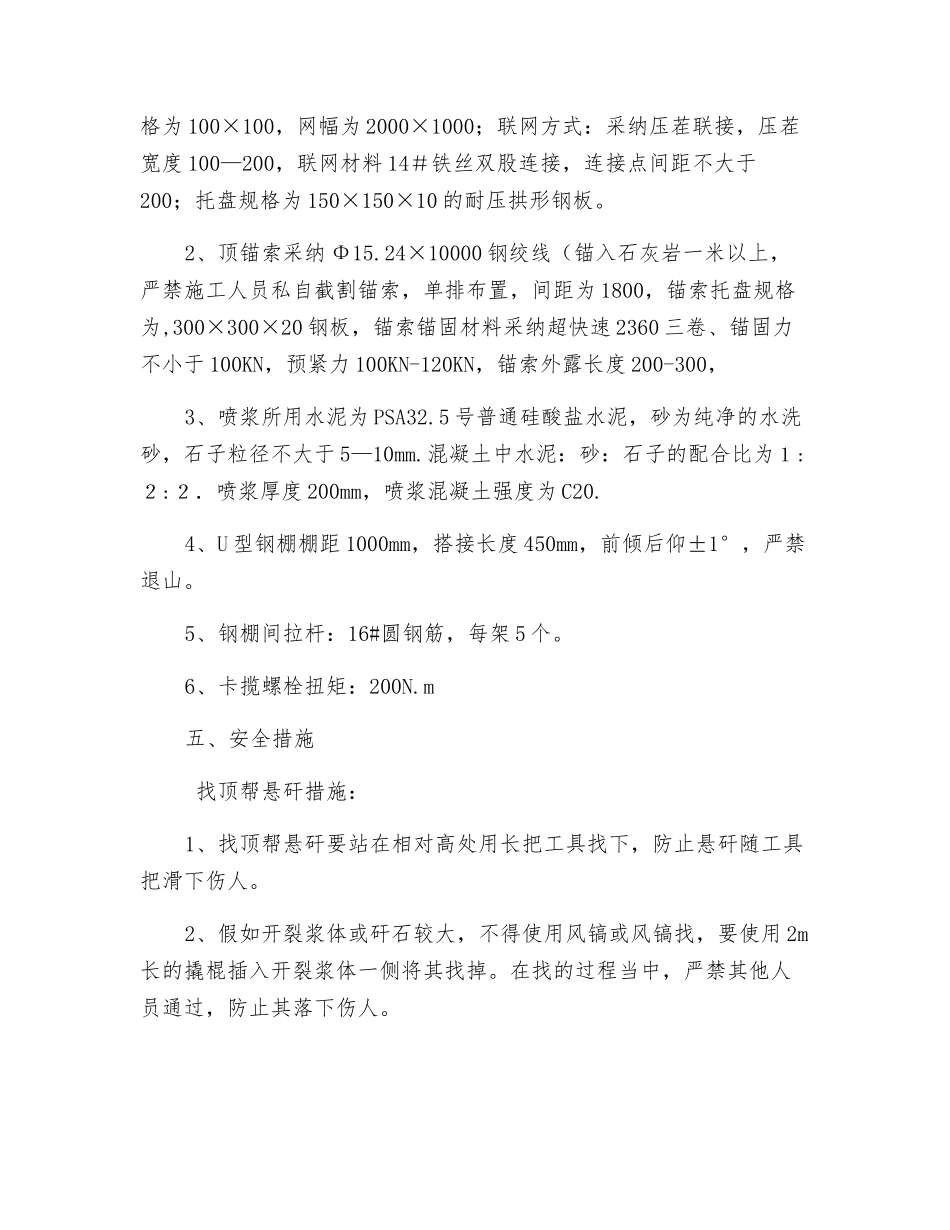

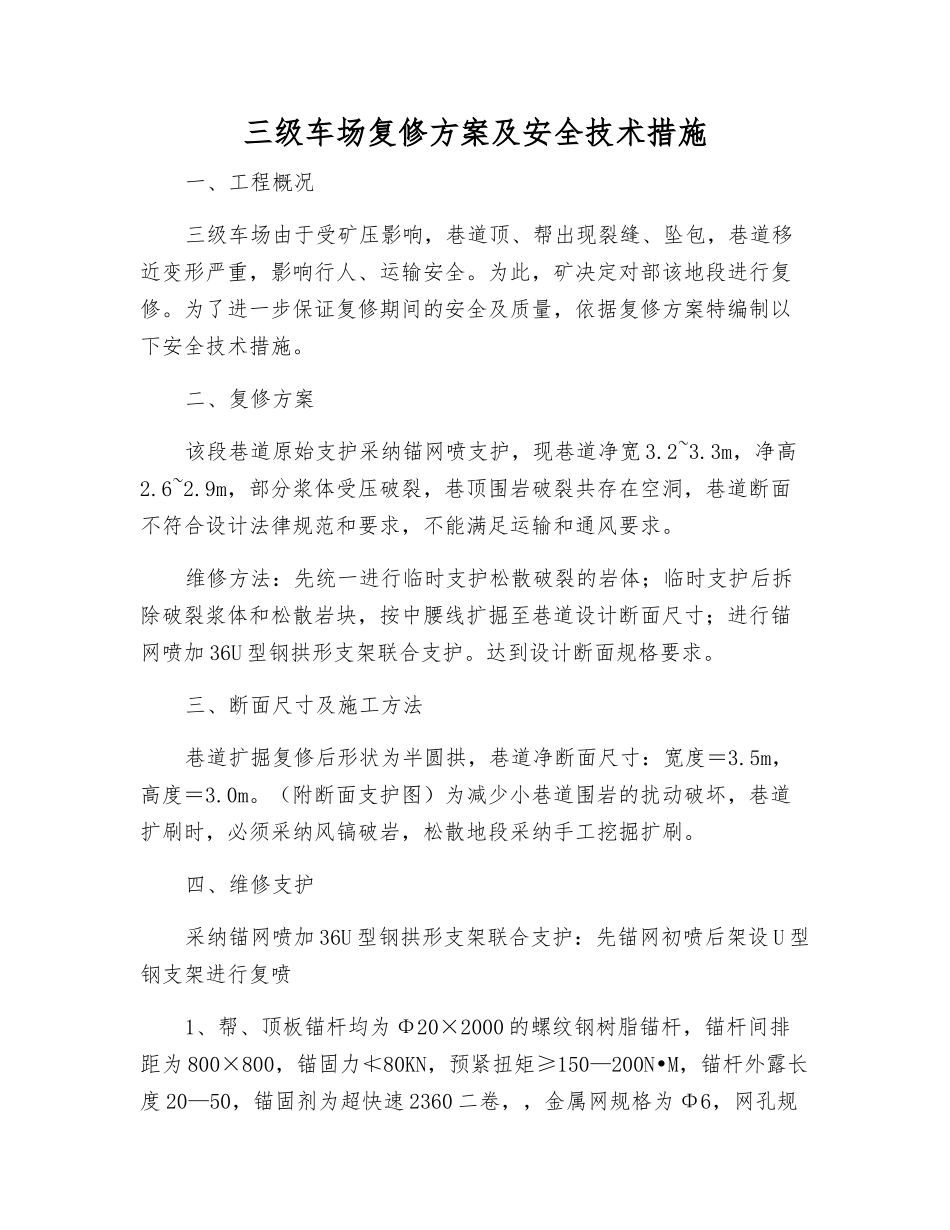

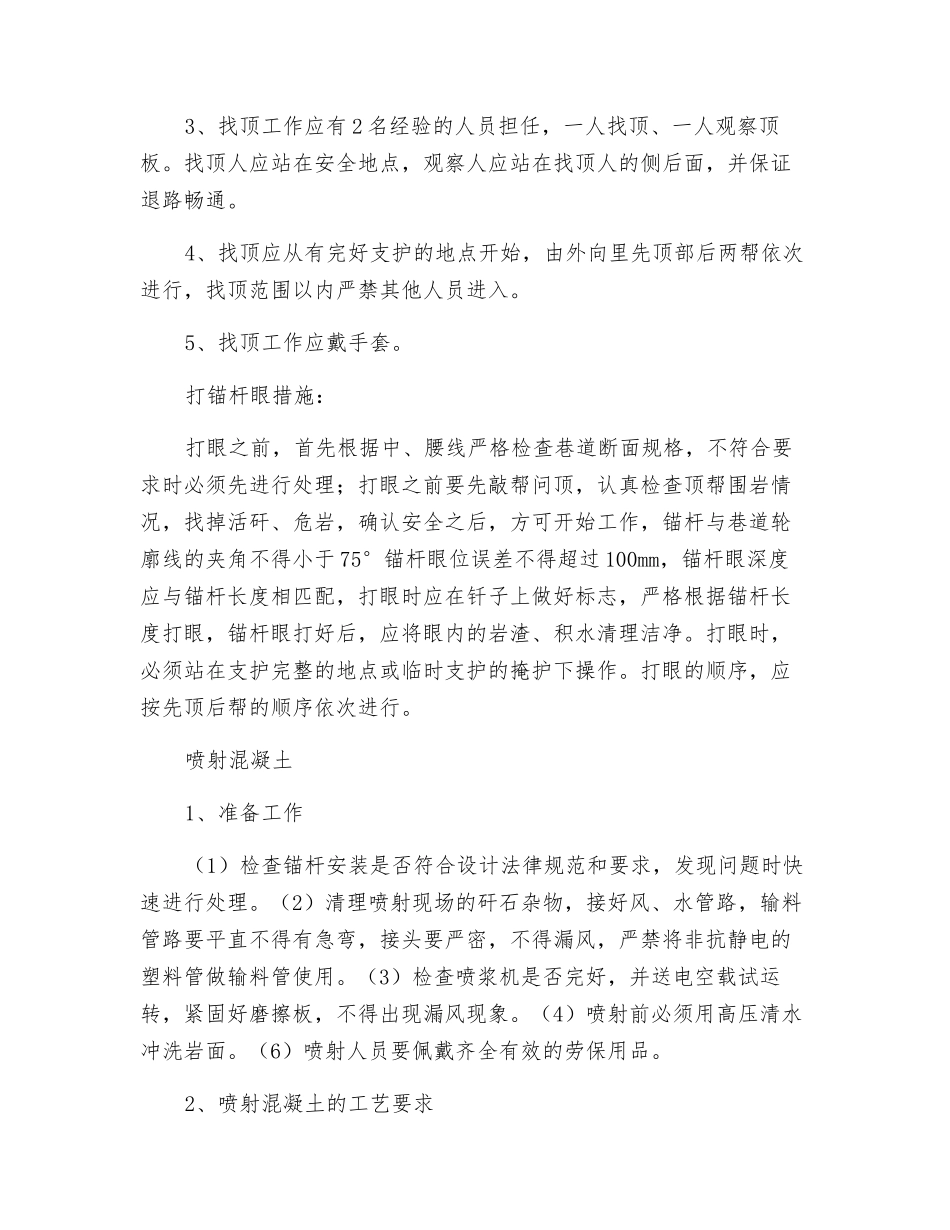

三级车场复修方案及安全技术措施一、工程概况三级车场由于受矿压影响，巷道顶、帮出现裂缝、坠包，巷道移近变形严重，影响行人、运输安全。为此，矿决定对部该地段进行复修。为了进一步保证复修期间的安全及质量，依据复修方案特编制以下安全技术措施。二、复修方案该段巷道原始支护采纳锚网喷支护，现巷道净宽 3.2~3.3m，净高2.6~2.9m，部分浆体受压破裂，巷顶围岩破裂共存在空洞，巷道断面不符合设计法律规范和要求，不能满足运输和通风要求。维修方法：先统一进行临时支护松散破裂的岩体；临时支护后拆除破裂浆体和松散岩块，按中腰线扩掘至巷道设计断面尺寸；进行锚网喷加 36U 型钢拱形支架联合支护。达到设计断面规格要求。三、断面尺寸及施工方法巷道扩掘复修后形状为半圆拱，巷道净断面尺寸：宽度＝3.5m，高度＝3.0m。（附断面支护图）为减少小巷道围岩的扰动破坏，巷道扩刷时，必须采纳风镐破岩，松散地段采纳手工挖掘扩刷。四、维修支护采纳锚网喷加 36U 型钢拱形支架联合支护：先锚网初喷后架设 U 型钢支架进行复喷1、帮、顶板锚杆均为 Φ20×2000 的螺纹钢树脂锚杆，锚杆间排距为 800×800，锚固力≮80KN，预紧扭矩≥150—200N M• ，锚杆外露长度 20—50，锚固剂为超快速 2360 二卷，，金属网规格为 Φ6，网孔规格为 100×100，网幅为 2000×1000；联网方式：采纳压茬联接，压茬宽度 100—200，联网材料 14＃铁丝双股连接，连接点间距不大于200；托盘规格为 150×150×10 的耐压拱形钢板。2、顶锚索采纳 Φ15.24×10000 钢绞线（锚入石灰岩一米以上，严禁施工人员私自截割锚索，单排布置，间距为 1800，锚索托盘规格为,300×300×20 钢板，锚索锚固材料采纳超快速 2360 三卷、锚固力不小于 100KN，预紧力 100KN-120KN，锚索外露长度 200-300，3、喷浆所用水泥为 PSA32.5 号普通硅酸盐水泥，砂为纯净的水洗砂，石子粒径不大于 5—10mm.混凝土中水泥：砂：石子的配合比为１:２:２．喷浆厚度 200mm，喷浆混凝土强度为 C20.4、U 型钢棚棚距 1000mm，搭接长度 450mm，前倾后仰±1°，严禁退山。5、钢棚间拉杆：16#圆钢筋，每架 5 个。6、卡揽螺栓扭矩：200N.m五、安全措施 找顶帮悬矸措施：1、找顶帮悬矸要站在相对高处用长把工具找下，防止悬矸随工具把滑下伤人。2、假如开裂浆体或矸石较大，不得使用风镐或风镐找，要使用 2m长的撬棍插入开裂浆体一侧将其找掉。在找的过程当中，严禁其他人员...
