三通一平临电施工方案VIP专享

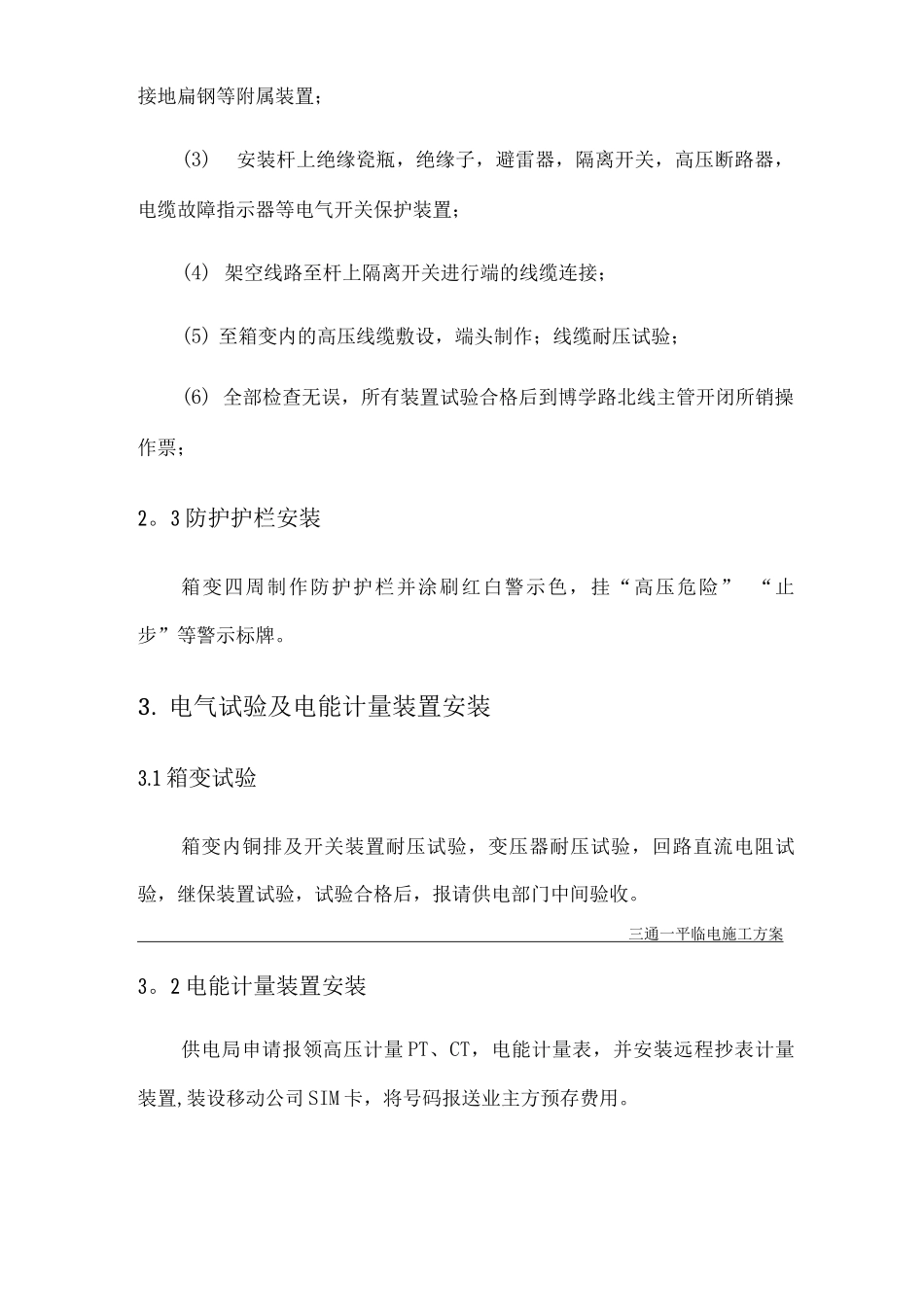

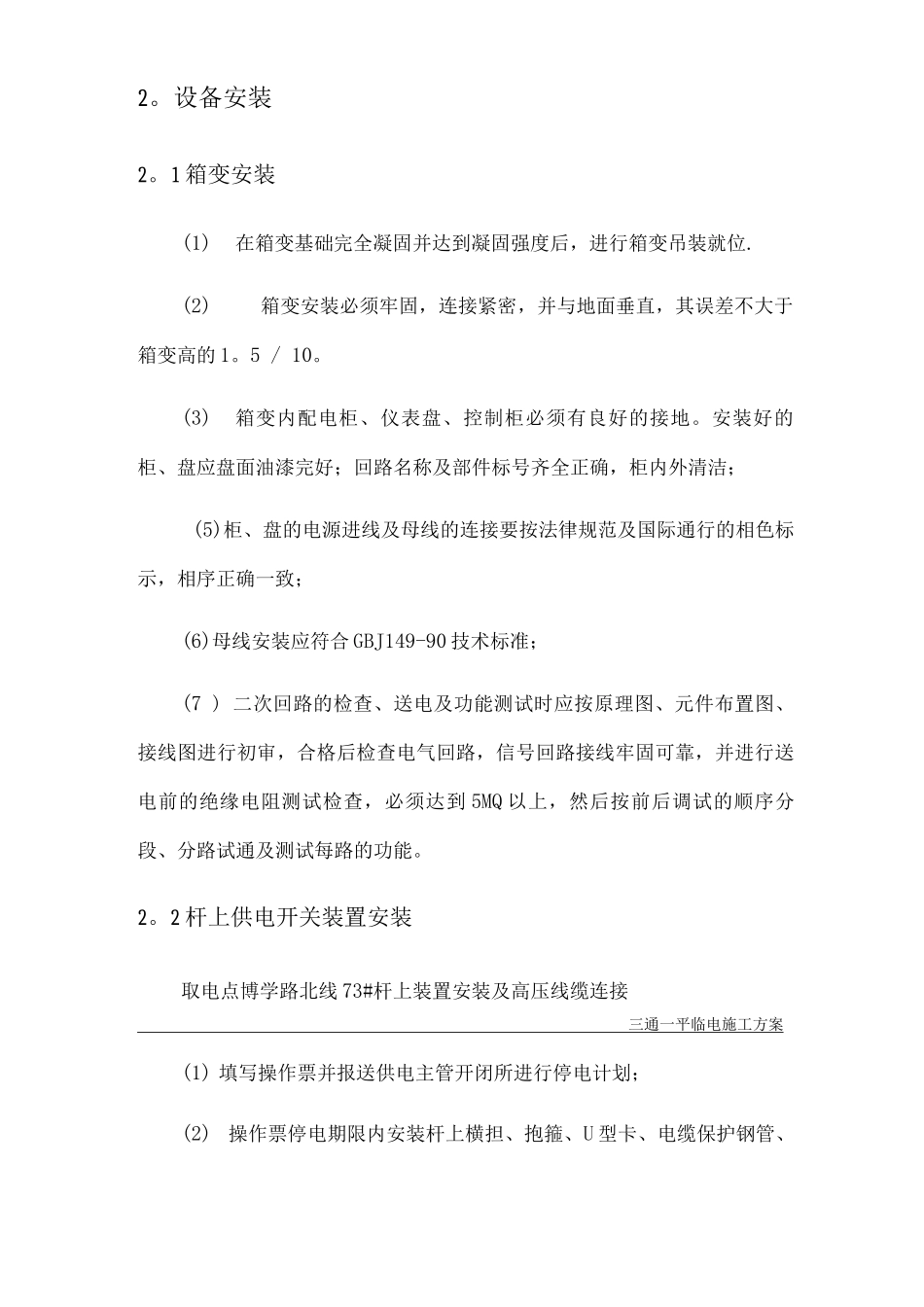

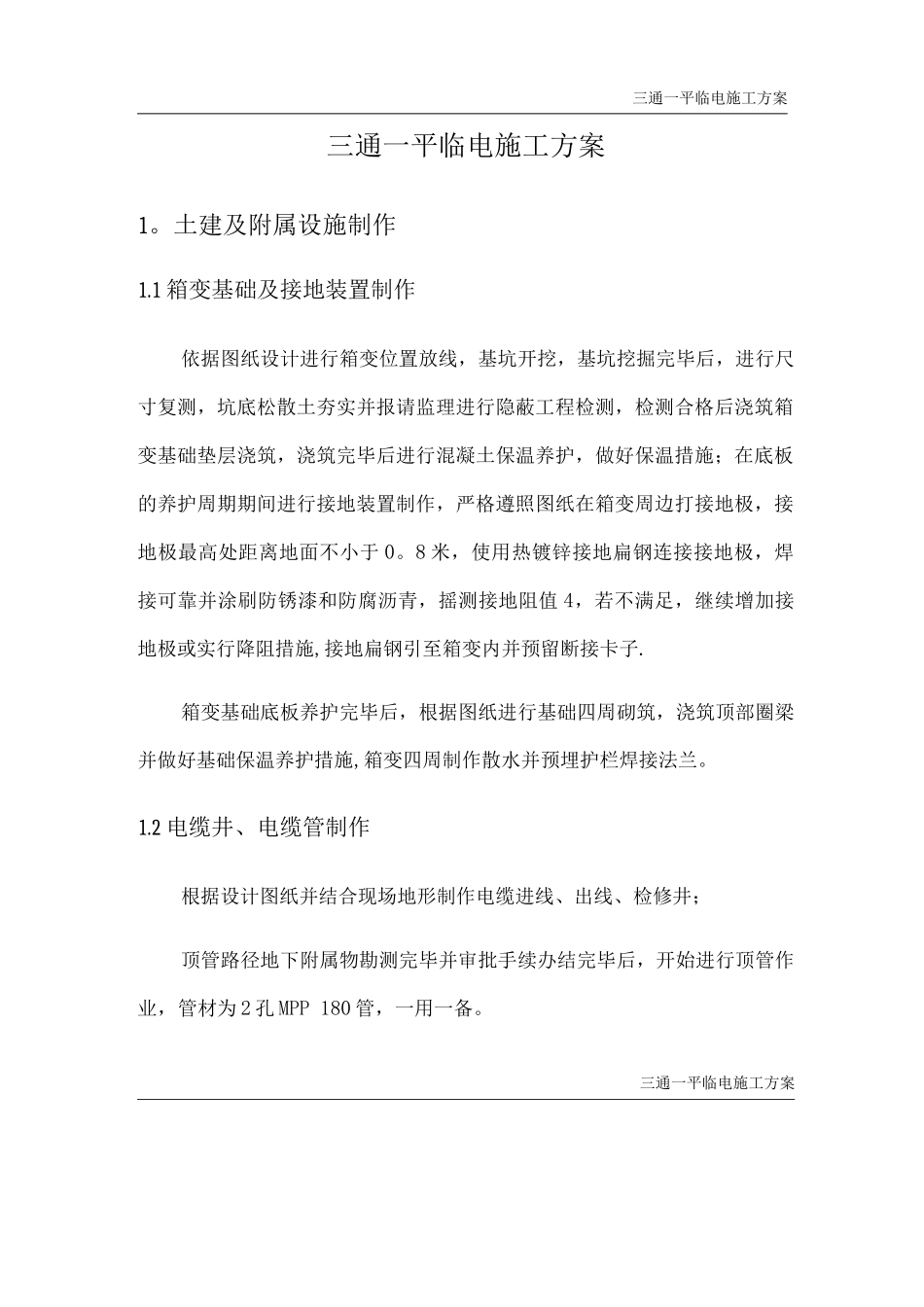

三通一平临电施工方案三通一平临电施工方案1。土建及附属设施制作1.1 箱变基础及接地装置制作依据图纸设计进行箱变位置放线，基坑开挖，基坑挖掘完毕后，进行尺寸复测，坑底松散土夯实并报请监理进行隐蔽工程检测，检测合格后浇筑箱变基础垫层浇筑，浇筑完毕后进行混凝土保温养护，做好保温措施；在底板的养护周期期间进行接地装置制作，严格遵照图纸在箱变周边打接地极，接地极最高处距离地面不小于 0。8 米，使用热镀锌接地扁钢连接接地极，焊接可靠并涂刷防锈漆和防腐沥青，摇测接地阻值 4，若不满足，继续增加接地极或实行降阻措施,接地扁钢引至箱变内并预留断接卡子.箱变基础底板养护完毕后，根据图纸进行基础四周砌筑，浇筑顶部圈梁并做好基础保温养护措施,箱变四周制作散水并预埋护栏焊接法兰。1.2 电缆井、电缆管制作根据设计图纸并结合现场地形制作电缆进线、出线、检修井；顶管路径地下附属物勘测完毕并审批手续办结完毕后，开始进行顶管作业，管材为 2 孔 MPP 180 管，一用一备。三通一平临电施工方案2。设备安装2。1 箱变安装(1)在箱变基础完全凝固并达到凝固强度后，进行箱变吊装就位.(2)箱变安装必须牢固，连接紧密，并与地面垂直，其误差不大于箱变高的 1。5 / 10。(3)箱变内配电柜、仪表盘、控制柜必须有良好的接地。安装好的柜、盘应盘面油漆完好；回路名称及部件标号齐全正确，柜内外清洁；(5)柜、盘的电源进线及母线的连接要按法律规范及国际通行的相色标示，相序正确一致；(6)母线安装应符合 GBJ149-90 技术标准；(7 ) 二次回路的检查、送电及功能测试时应按原理图、元件布置图、接线图进行初审，合格后检查电气回路，信号回路接线牢固可靠，并进行送电前的绝缘电阻测试检查，必须达到 5MQ 以上，然后按前后调试的顺序分段、分路试通及测试每路的功能。2。2 杆上供电开关装置安装取电点博学路北线 73#杆上装置安装及高压线缆连接三通一平临电施工方案(1) 填写操作票并报送供电主管开闭所进行停电计划；(2)操作票停电期限内安装杆上横担、抱箍、U 型卡、电缆保护钢管、接地扁钢等附属装置；(3)安装杆上绝缘瓷瓶，绝缘子，避雷器，隔离开关，高压断路器，电缆故障指示器等电气开关保护装置；(4) 架空线路至杆上隔离开关进行端的线缆连接；(5) 至箱变内的高压线缆敷设，端头制作；线缆耐压试验；(6) 全部检查无误，所有装置试验合格后到博学路北线主管开闭所销操作票；2。3 防护护栏安装箱变四周制作...
