上海永大电梯-新故障码解说

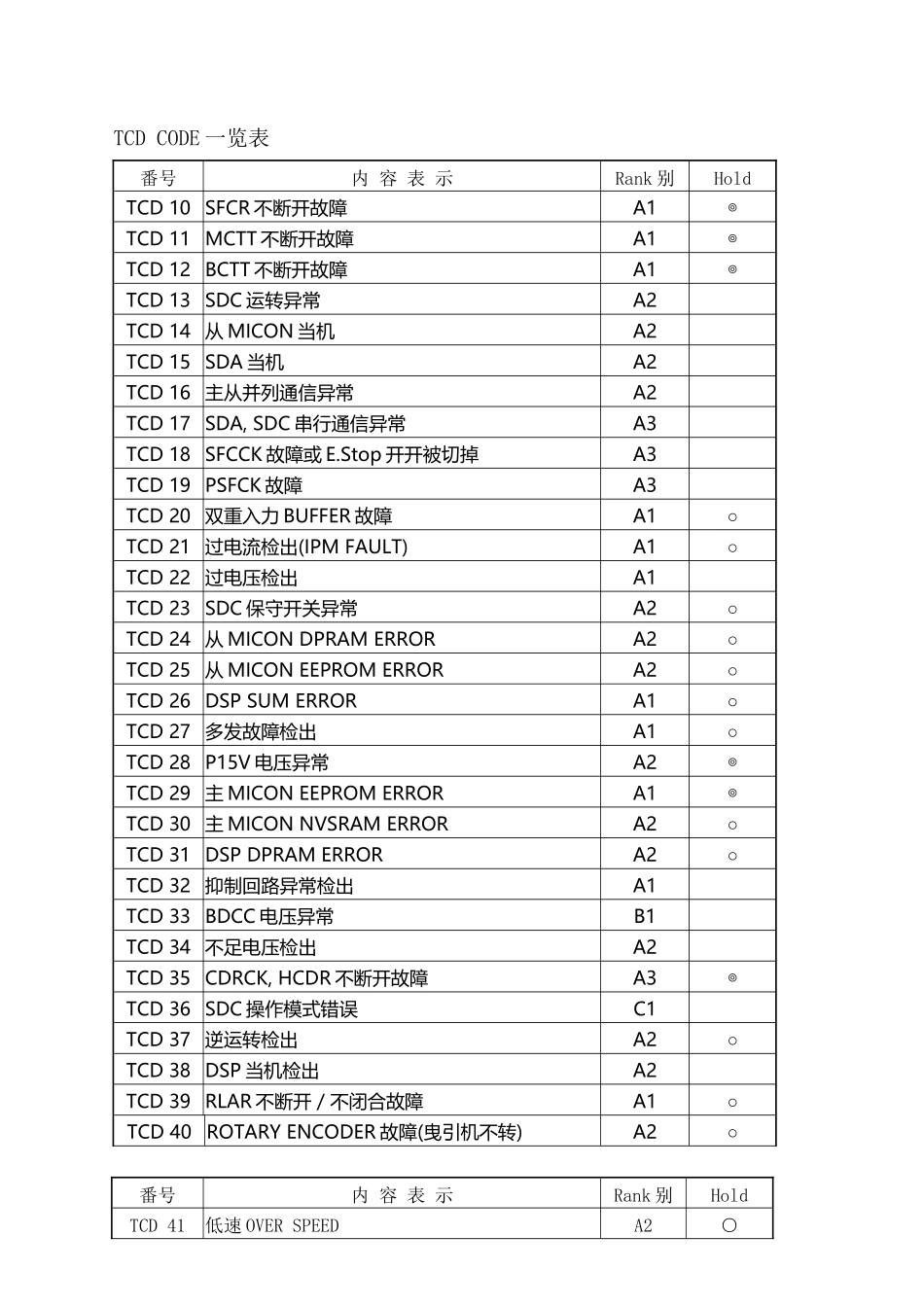

上海永大电梯 新故障码解说(93 页)Good is good, but better carries it.精益求精，善益求善。TCD CODE 一览表番号内 容 表 示Rank 别HoldTCD 10 SFCR 不断开故障A1◎TCD 11 MCTT 不断开故障A1◎TCD 12 BCTT 不断开故障A1◎TCD 13 SDC 运转异常A2 TCD 14 从 MICON 当机A2 TCD 15 SDA 当机A2 TCD 16 主从并列通信异常A2 TCD 17 SDA, SDC 串行通信异常A3 TCD 18 SFCCK 故障或 E.Stop 开开被切掉A3 TCD 19 PSFCK 故障A3 TCD 20 双重入力 BUFFER 故障A1○TCD 21 过电流检出(IPM FAULT)A1○TCD 22 过电压检出A1 TCD 23 SDC 保守开关异常A2○TCD 24 从 MICON DPRAM ERRORA2○TCD 25 从 MICON EEPROM ERRORA2○TCD 26 DSP SUM ERRORA1○TCD 27 多发故障检出A1○TCD 28 P15V 电压异常A2◎TCD 29 主 MICON EEPROM ERRORA1◎TCD 30 主 MICON NVSRAM ERROR A2○TCD 31 DSP DPRAM ERRORA2○TCD 32 抑制回路异常检出A1 TCD 33 BDCC 电压异常B1TCD 34 不足电压检出A2 TCD 35 CDRCK, HCDR 不断开故障A3◎TCD 36 SDC 操作模式错误C1 TCD 37 逆运转检出A2○TCD 38 DSP 当机检出A2 TCD 39 RLAR 不断开／不闭合故障A1○TCD 40ROTARY ENCODER 故障(曳引机不转)A2○番号内 容 表 示Rank 别HoldTCD 41低速 OVER SPEEDA2○TCD 42SFCR 不闭合故障A1 TCD 43SPD 回路故障A1○TCD 44SDCLGB 板的 48V 电源异常 (81)C1 SDCLGB- HIA4 故障 (82)C1 OPBLAN- HIB2 故障或 SDCGB 检知与 OPBLAN 通讯中断 (84)C1 TCD 45BKSW 动作 CheckA1◎TCD 46Open Lock 连续 3 回A2◎TCD 47负荷检出回路异常C1 TCD 48 TCD 49主,从 micon 程序与 61AE 参数设定不匹配或从 micon 程序与 RE_MOTOR DIP Sw 设定不匹配A1◎TCD 50高速 OVER SPEEDB1○TCD 51速度偏差异常B1○TCD 52MCTT 不闭合故障A1 TCD 53BCTT 不闭合故障A1 TCD 54RE 故障(U,V,W 相磁极角度异常)A1◎TCD 55马达电流检出回路异常A1◎TCD 57Mg.B 两段式电源回路异常A1◎TCD 58DLAN 当机C1 TCD 59LEV POSI 不闭合故障(非平层曳引轮空转)A2◎TCD 60阶高 TABLE SUM ERRORB1 TCD 61TCD 62同期位置异常B2 TCD 63SDS ON 故障B2 TCD 64SDS 速度异常检出A1 TCD 65运行中 Hatchi Door Switch 异常 OFFC2 T...
