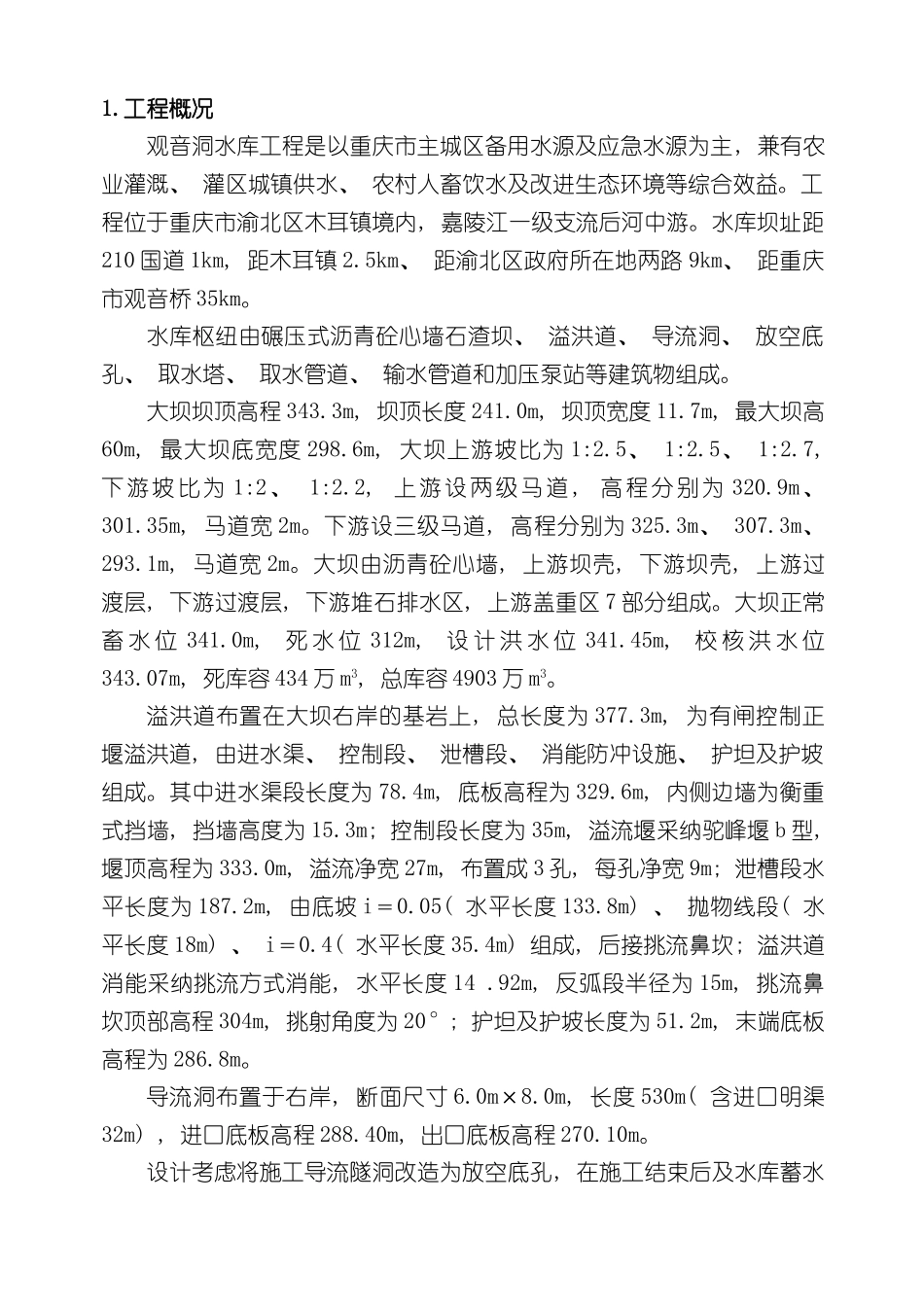

下闸蓄水施工管理报告1.工程概况观音洞水库工程是以重庆市主城区备用水源及应急水源为主, 兼有农业灌溉、 灌区城镇供水、 农村人畜饮水及改进生态环境等综合效益。工程位于重庆市渝北区木耳镇境内, 嘉陵江一级支流后河中游。水库坝址距210 国道 1km, 距木耳镇 2.5km、 距渝北区政府所在地两路 9km、 距重庆市观音桥 35km。水库枢纽由碾压式沥青砼心墙石渣坝、 溢洪道、 导流洞、 放空底孔、 取水塔、 取水管道、 输水管道和加压泵站等建筑物组成。大坝坝顶高程 343.3m, 坝顶长度 241.0m, 坝顶宽度 11.7m, 最大坝高60m, 最大坝底宽度 298.6m, 大坝上游坡比为 1:2.5、 1:2.5、 1:2.7, 下游坡比为 1:2、 1:2.2, 上游设两级马道 , 高程分别为 320.9m、 301.35m, 马道宽 2m。下游设三级马道, 高程分别为 325.3m、 307.3m、 293.1m, 马道宽 2m。大坝由沥青砼心墙, 上游坝壳, 下游坝壳, 上游过渡层, 下游过渡层, 下游堆石排水区, 上游盖重区 7 部分组成。大坝正常畜 水 位 341.0m, 死 水 位 312m, 设 计 洪 水 位 341.45m, 校 核 洪 水 位343.07m, 死库容 434 万 m3, 总库容 4903 万 m3。溢洪道布置在大坝右岸的基岩上, 总长度为 377.3m, 为有闸控制正堰溢洪道, 由进水渠、 控制段、 泄槽段、 消能防冲设施、 护坦及护坡组成。其中进水渠段长度为 78.4m, 底板高程为 329.6m, 内侧边墙为衡重式挡墙, 挡墙高度为 15.3m; 控制段长度为 35m, 溢流堰采纳驼峰堰 b 型, 堰顶高程为 333.0m, 溢流净宽 27m, 布置成 3 孔, 每孔净宽 9m; 泄槽段水平长度为 187.2m, 由底坡 i＝0.05( 水平长度 133.8m) 、 抛物线段( 水平长度 18m) 、 i＝0.4( 水平长度 35.4m) 组成, 后接挑流鼻坎; 溢洪道消能采纳挑流方式消能, 水平长度 14 .92m, 反弧段半径为 15m, 挑流鼻坎顶部高程 304m, 挑射角度为 20°; 护坦及护坡长度为 51.2m, 末端底板高程为 286.8m。导流洞布置于右岸, 断面尺寸 6.0m×8.0m, 长度 530m( 含进口明渠32m) , 进口底板高程 288.40m, 出口底板高程 270.10m。设计考虑将施工导流隧洞改造为放空底孔, 在施工结束后及水库蓄水前将导流洞用砼封堵, 在坝轴线附近设 13.6m 长的砼堵头, 在堵头内埋设直径为 1.2m 的钢管, 钢管铺设至导流隧洞出口, 钢管长 263m, 在钢管尾部设检修球阀及控制放水的锥形...
