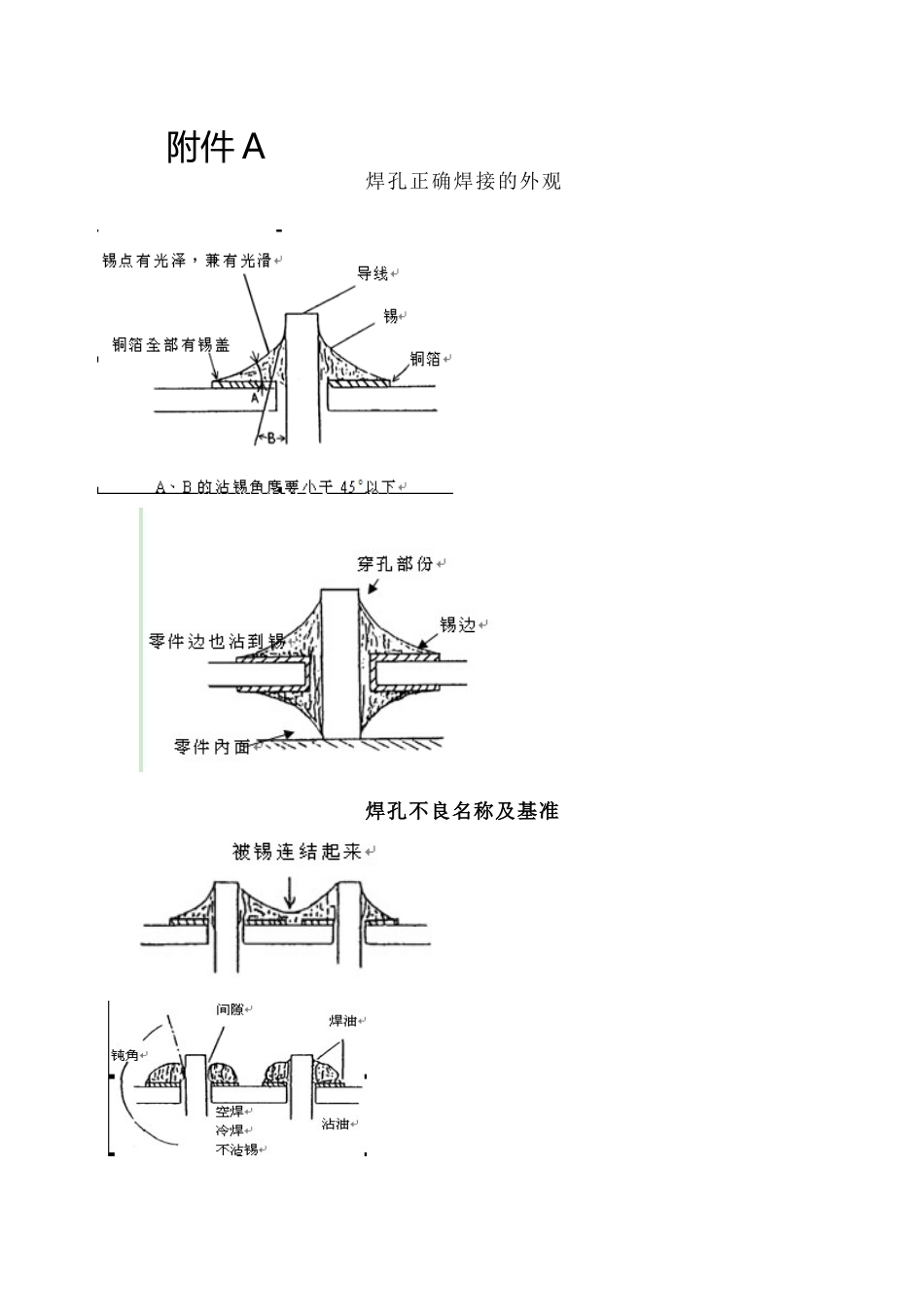

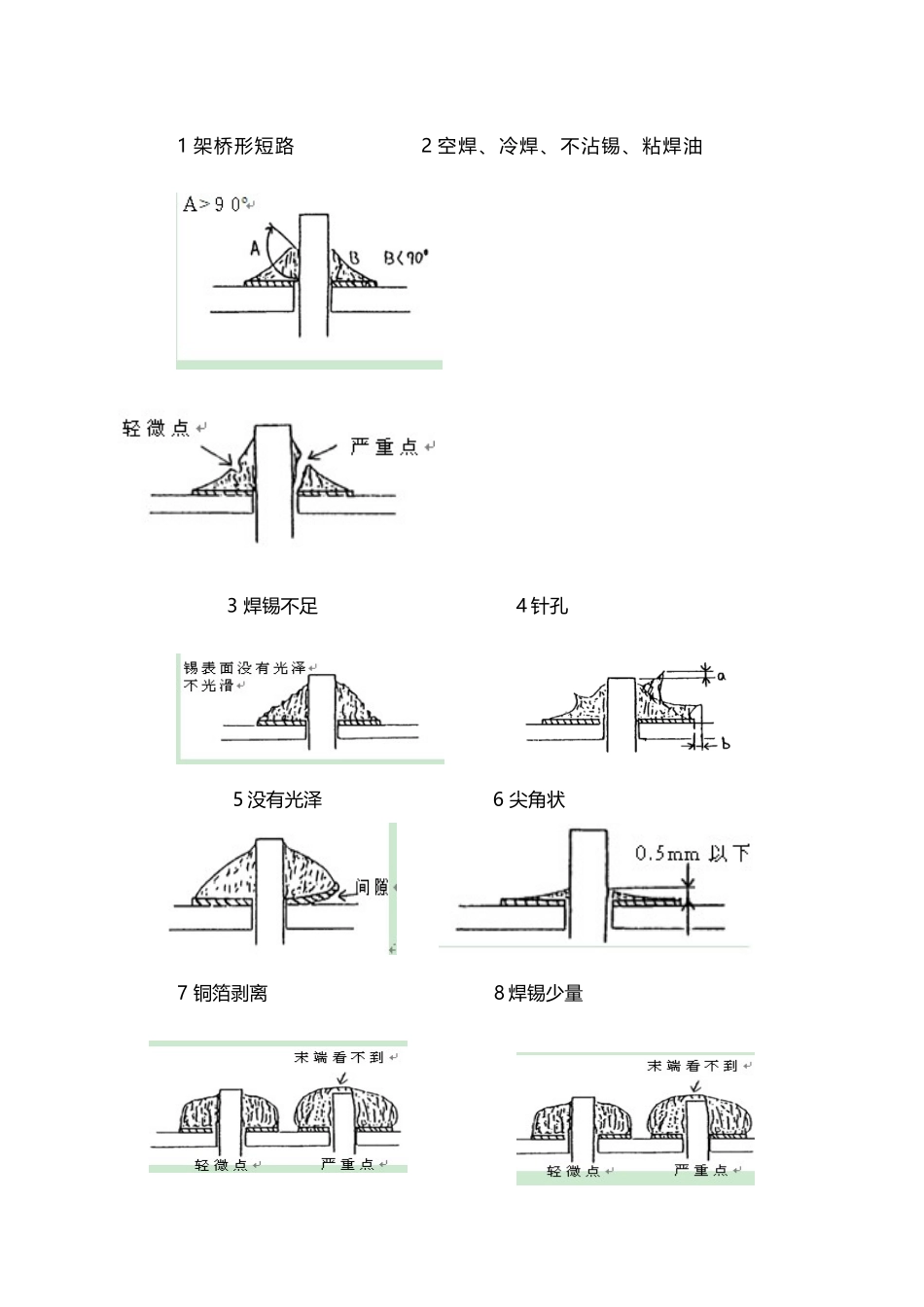

不良焊接的图片(6 页)Good is good, but better carries it.精益求精，善益求善。附件 A焊孔正确焊接的外观焊孔不良名称及基准 1 架桥形短路 2 空焊、冷焊、不沾锡、粘焊油 3 焊锡不足 4 针孔 5 没有光泽 6 尖角状 7 铜箔剥离 8 焊锡少量 9 铜箔外露 10 焊锡过量 11 锡球 12 两级太近 13 切断不良（1） 14 切断不良（2）15 焊孔焊锡不良SMT(表面焊接)零件正确焊接 1 片状零件（电阻、电容）焊锡 2 片状零件（电阻、电容）位置偏移 3 片状（坦质电容器、电感）粘锡 4 片状（坦质电容器、电感）位置偏离 5 片状（二极管、三极管）粘锡 6 片状（二极管、三极管）位置偏移 7 扁平封装粘锡 8 扁平封装位置偏移 9 PLL、MSP 封装粘锡 10 PLL、MSP 封装位置偏移11 片状开关粘锡及位置偏移SMT(表面焊接)零件不良焊接 1 焊锡超过铜箔 2 焊锡过多 3 破裂、短路 4 固定剂流出 5 未焊接好 6 架桥形短路 7 引脚间的间隔电线类焊接不良 ~,）)~—？:~%(（||）~【%……】|&)&"@|（(
