不锈钢管公称直径对照外径

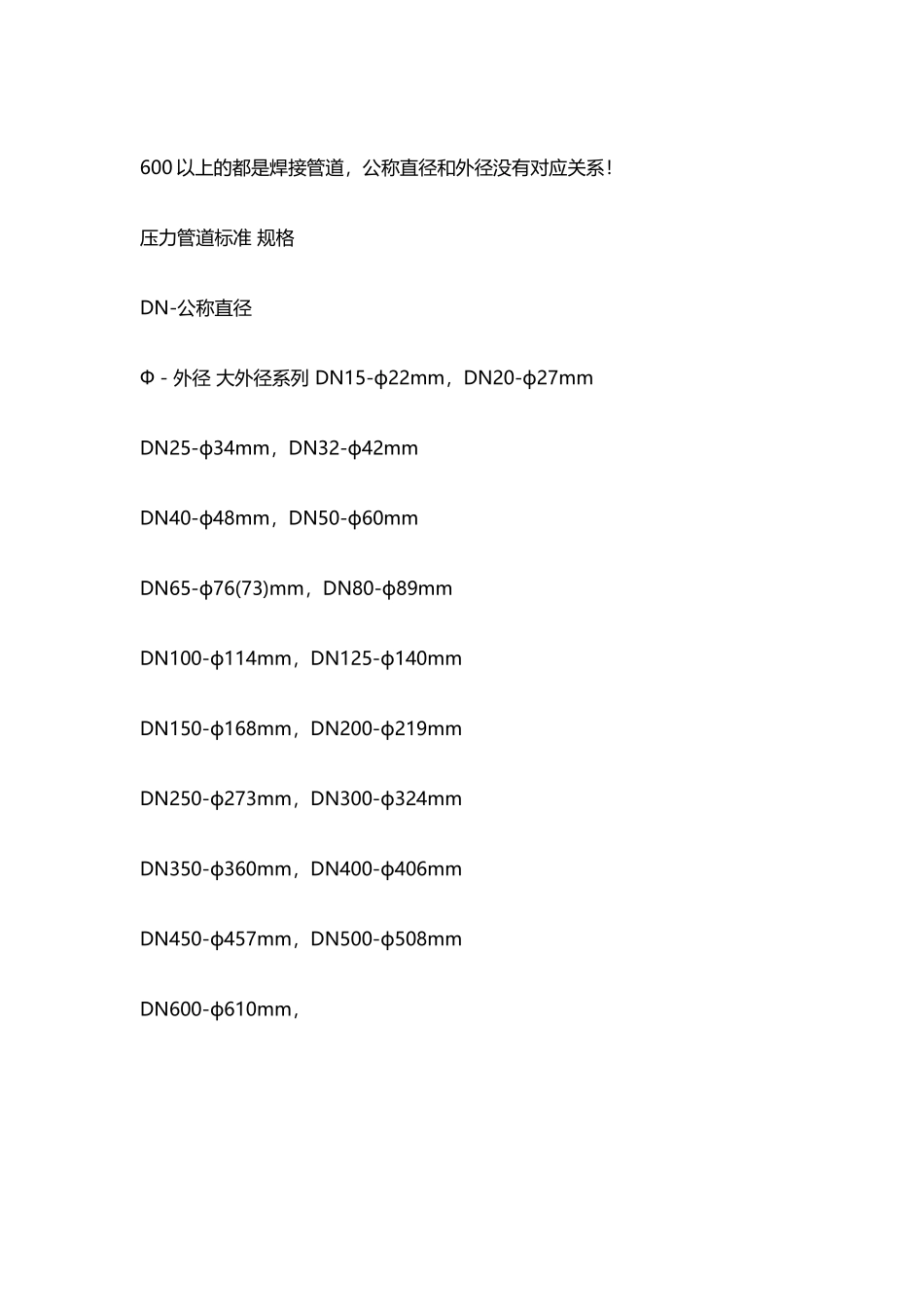

不锈钢管公称直径对比外径(2 页)Good is good, but better carries it.精益求精，善益求善。600 以上的都是焊接管道，公称直径和外径没有对应关系！ 压力管道标准 规格 DN-公称直径 Ф－外径 大外径系列 DN15-ф22mm，DN20-ф27mm DN25-ф34mm，DN32-ф42mm DN40-ф48mm，DN50-ф60mm DN65-ф76(73)mm，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm， 小外径系列 DN15-ф18mm，DN20-ф25mm DN25-ф32mm，DN32-ф38mm DN40-ф45mm，DN50-ф57mm DN65-ф73mm，DN80-ф89mm DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm， 一般来说，管子的直径可分为外径、内径、公称直径。管材为 304 不锈钢板，316 不锈钢板，304 不锈钢管的管子的外径用字母 D 来表示，其后附加外直径的尺寸和壁厚，例如外径为 108 的 304 不锈钢板，316 不锈钢板，304 不锈钢管，壁厚为 5MM，用 D108*5 表示，塑料管也用外径表示，如 De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采纳 DN 表示，在设计图纸中一般采纳公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为 100MM 的 304 不锈钢板，316 不锈钢板，304 不锈钢管邮 102*5、108*5 等好几种，108 为管子的外径，5 表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采纳符号 DN 表示，假如在设计图纸中采纳外径表示，也应该作出管道规格对比表，表明某种管道的公称直径，壁厚。?￥，#<-|*￥~\-~》"；、/;：\,!：-[\！&:
