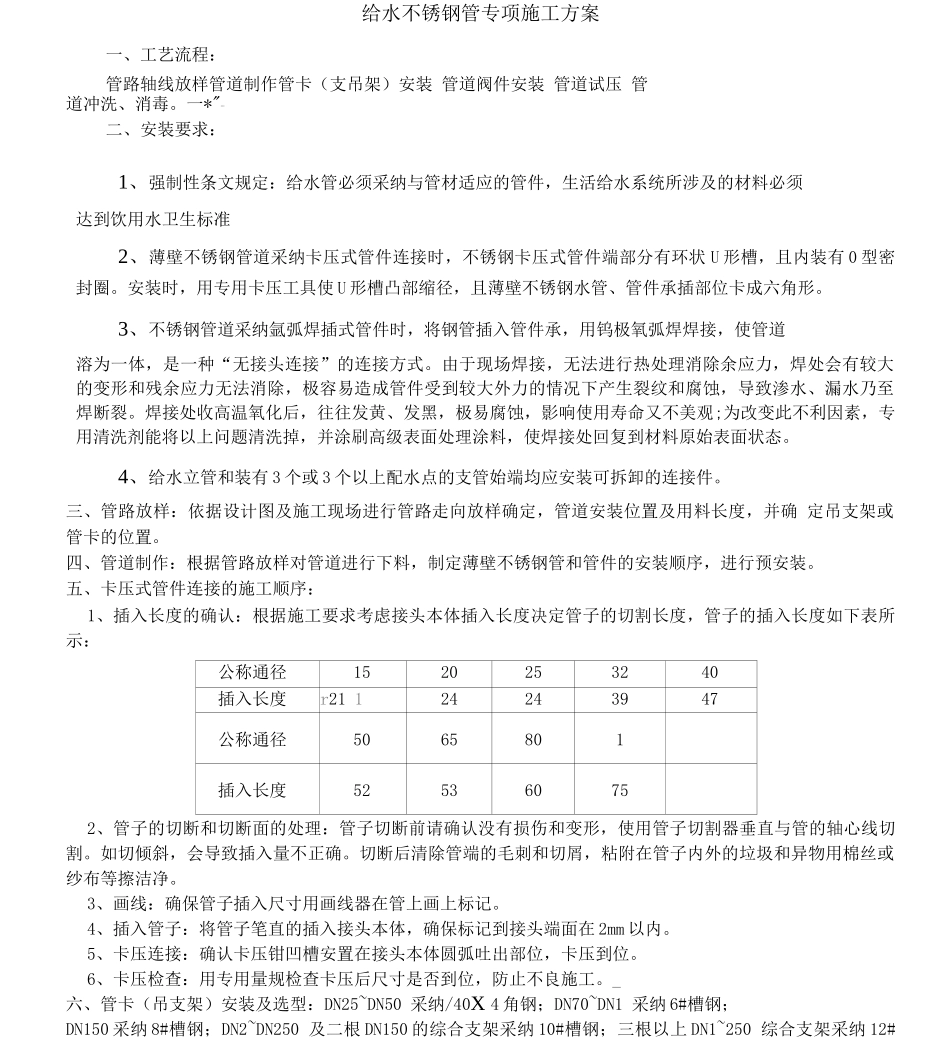

给水不锈钢管专项施工方案一、工艺流程：管路轴线放样管道制作管卡（支吊架）安装 管道阀件安装 管道试压 管道冲洗、消毒。一*"---二、安装要求：1、强制性条文规定：给水管必须采纳与管材适应的管件，生活给水系统所涉及的材料必须达到饮用水卫生标准2、薄壁不锈钢管道采纳卡压式管件连接时，不锈钢卡压式管件端部分有环状 U 形槽，且内装有 0 型密封圈。安装时，用专用卡压工具使 U 形槽凸部缩径，且薄壁不锈钢水管、管件承插部位卡成六角形。3、不锈钢管道采纳氩弧焊插式管件时，将钢管插入管件承，用钨极氧弧焊焊接，使管道溶为一体，是一种“无接头连接”的连接方式。由于现场焊接，无法进行热处理消除余应力，焊处会有较大的变形和残余应力无法消除，极容易造成管件受到较大外力的情况下产生裂纹和腐蚀，导致渗水、漏水乃至焊断裂。焊接处收高温氧化后，往往发黄、发黑，极易腐蚀，影响使用寿命又不美观;为改变此不利因素，专用清洗剂能将以上问题清洗掉，并涂刷高级表面处理涂料，使焊接处回复到材料原始表面状态。4、给水立管和装有 3 个或 3 个以上配水点的支管始端均应安装可拆卸的连接件。三、管路放样：依据设计图及施工现场进行管路走向放样确定，管道安装位置及用料长度，并确 定吊支架或管卡的位置。四、管道制作：根据管路放样对管道进行下料，制定薄壁不锈钢管和管件的安装顺序，进行预安装。五、卡压式管件连接的施工顺序：1、插入长度的确认：根据施工要求考虑接头本体插入长度决定管子的切割长度，管子的插入长度如下表所示：2、管子的切断和切断面的处理：管子切断前请确认没有损伤和变形，使用管子切割器垂直与管的轴心线切割。如切倾斜，会导致插入量不正确。切断后清除管端的毛刺和切屑，粘附在管子内外的垃圾和异物用棉丝或纱布等擦洁净。3、画线：确保管子插入尺寸用画线器在管上画上标记。4、插入管子：将管子笔直的插入接头本体，确保标记到接头端面在 2mm 以内。5、卡压连接：确认卡压钳凹槽安置在接头本体圆弧吐出部位，卡压到位。6、卡压检查：用专用量规检查卡压后尺寸是否到位，防止不良施工。_六、管卡（吊支架）安装及选型：DN25~DN50 采纳/40X 4 角钢；DN70~DN1 采纳 6#槽钢；DN150 采纳 8#槽钢；DN2~DN250 及二根 DN150 的综合支架采纳 10#槽钢；三根以上 DN1~250 综合支架采纳 12#公称通径1520253240插入长度r21 124243947公称通径5065801插入长度52536075槽钢，且每个脚上...
