专升本《数字电路与逻辑设计》考试答案

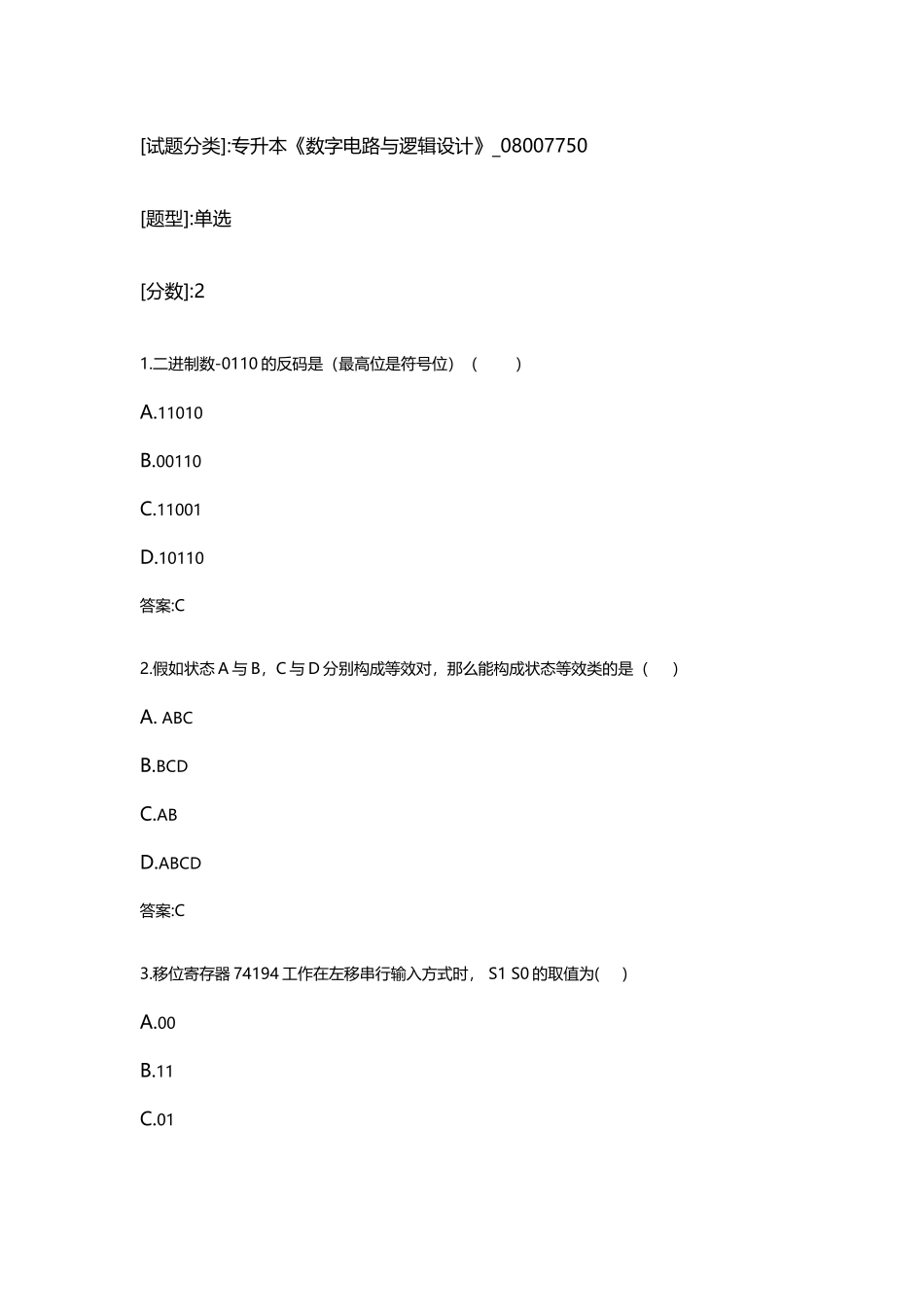

专升本《数字电路与逻辑设计》考试答案(19 页)Good is good, but better carries it.精益求精，善益求善。[试题分类]:专升本《数字电路与逻辑设计》_08007750[题型]:单选[分数]:21.二进制数-0110 的反码是（最高位是符号位）（ ）A.11010B.00110C.11001D.10110答案:C2.假如状态 A 与 B，C 与 D 分别构成等效对，那么能构成状态等效类的是（ ）A. ABCB.BCDC.ABD.ABCD答案:C3.移位寄存器 74194 工作在左移串行输入方式时， S1 S0 的取值为( )A.00B.11C.01D.10答案:D4.三变量构成的逻辑函数的最小项 m1 和最小项 m7 一定满足 ( )A.B.C.D.答案:C5.十进制数 12.75 用二进制表示应为:（ ）A.1100.01B. 1100.11C.1010.10D.1010.011答案:B6.8421 BCD 码 01010001.0101 对应的二进制数为 ( )A.100100.01B.101110.01C.110011.10D.110110.10答案:C7.下图为 OC 门组成的线与电路其输出 F 为( )A.B.0C.1D.答案:C8.要求 RS 触发器（R、S 均为高电平有效）状态由 0 →1，其输入信号为（ ）。A.RS=01B.RS=10C.RS=d1D.RS=d0答案:A9.逻辑函数等于（ ）A.1B.BC.0D.答案:B10.函数，则其反函数( )A.B.C.D.答案:D11.JK 触发器的 J＝K＝1, 当触发信号到来时，输出次态 Qn+1 为:( )A.与现态相反B.0C.1D.不变答案:A12.逻辑函数 F(A,B,C) = AB＋BC+AC 的标准表达式是( )A.∑m(0,1,2,4)B.∏m(1,3,5,7)C.∑M(0,2,4,6)D.∑m(3,5,6,7)答案:D13.四个变量可以构成多少个最小项？（ ）A.15 个B.16 个C.8 个D.4 个答案:B14.电源电压为+12V 的 555 集成定时器中放电三极管工作在截止状态，输出端 OUT 为 1 时，其 TH 和 TR 的输入电压值分别为 ( )A.TH 和 TR 均小于B.TH 和 TR 均大于C.，D.，答案:C15.设计—个 1 位十进制计数器至少需要多少个触发器？( )A.6 个B.3 个C.10 个D.4 个答案:D16.T 型触发器当时钟脉冲输入时，其输出状态（ ）A.保持不变B.在 T=1 时会发生改变C.随时间改变D.等于输入端 T 的值答案:B17.无符号位的十六进制数减法(A9)l6-(8A)16= （ ）A.(19)16B.(1F)l6C.(29)16D.(25)16答案:B18.十进制数 15 用 2421 BCD 码可以表示为（ ）。A.00011011B.01001000C.00001111D.00010101答案:A19.逻辑函数 Y=可化简为:( )A. B+ACB.C.D.C+AB答案:A20.LED 共阴极七段显示器可由下列哪一个 IC 来推动七字节较适宜? （ ）A.74160B.74148C.7448D.7447答案:C[...
