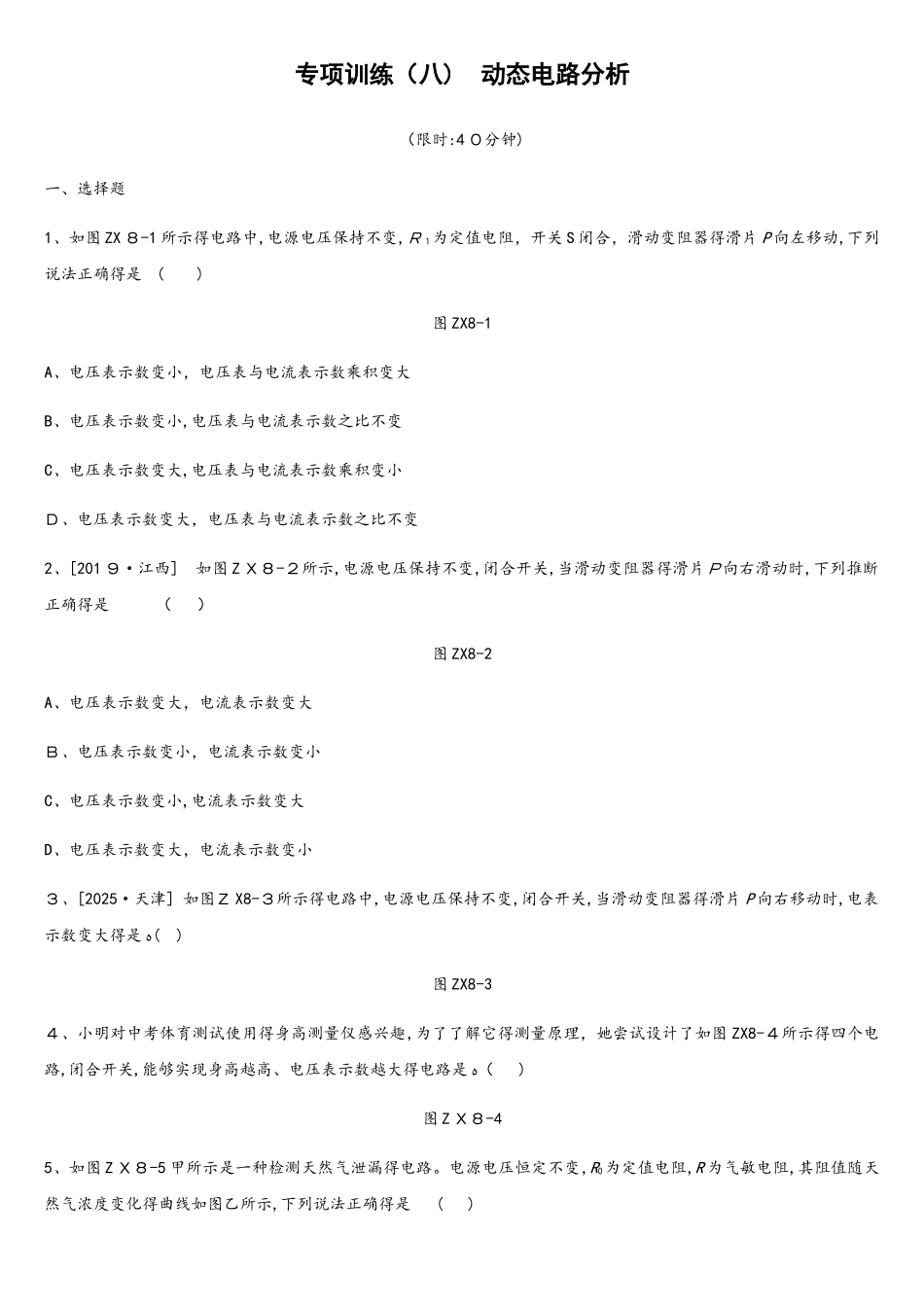

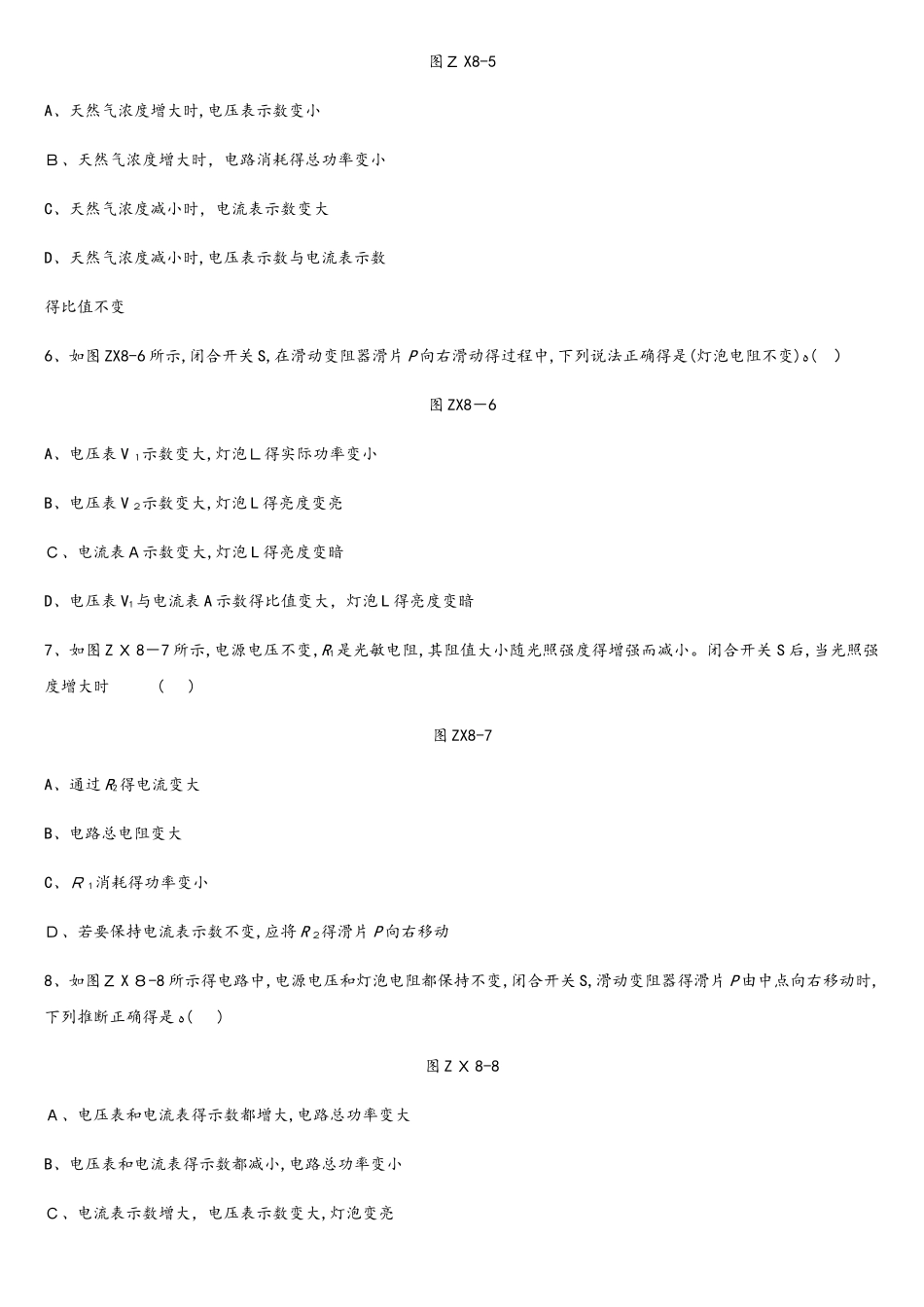

专项训练（八) 动态电路分析（限时:4 ０分钟)一、选择题1、如图 ZX ８-1 所示得电路中,电源电压保持不变,Ｒ１为定值电阻，开关 S 闭合，滑动变阻器得滑片 P 向左移动,下列说法正确得是( )图 ZX8-1A、电压表示数变小，电压表与电流表示数乘积变大B、电压表示数变小,电压表与电流表示数之比不变C、电压表示数变大,电压表与电流表示数乘积变小Ｄ、电压表示数变大，电压表与电流表示数之比不变2、[201 ９·江西] 如图 Z Ｘ８-２所示,电源电压保持不变,闭合开关,当滑动变阻器得滑片Ｐ向右滑动时,下列推断正确得是（ ）图 ZX8-2A、电压表示数变大，电流表示数变大Ｂ、电压表示数变小，电流表示数变小C、电压表示数变小,电流表示数变大D、电压表示数变大，电流表示数变小３、[2025·天津] 如图Ｚ X8-３所示得电路中,电源电压保持不变,闭合开关,当滑动变阻器得滑片 P 向右移动时,电表示数变大得是ﻩ( )图 ZX8-3４、小明对中考体育测试使用得身高测量仪感兴趣,为了了解它得测量原理，她尝试设计了如图 ZX8-４所示得四个电路,闭合开关,能够实现身高越高、电压表示数越大得电路是ﻩ（ )图 Z Ｘ８-45、如图 Z Ｘ８-5 甲所示是一种检测天然气泄漏得电路。电源电压恒定不变,R0为定值电阻,R 为气敏电阻,其阻值随天然气浓度变化得曲线如图乙所示,下列说法正确得是( )图Ｚ X8-5A、天然气浓度增大时,电压表示数变小Ｂ、天然气浓度增大时，电路消耗得总功率变小C、天然气浓度减小时，电流表示数变大D、天然气浓度减小时,电压表示数与电流表示数得比值不变6、如图 ZX8-6 所示,闭合开关 S,在滑动变阻器滑片 P 向右滑动得过程中,下列说法正确得是(灯泡电阻不变)ﻩ( ）图 ZX8－6A、电压表 V １示数变大,灯泡Ｌ得实际功率变小B、电压表 V ２示数变大,灯泡 L 得亮度变亮Ｃ、电流表Ａ示数变大,灯泡 L 得亮度变暗D、电压表 V1与电流表 A 示数得比值变大，灯泡 L 得亮度变暗7、如图 Z Ｘ 8－7 所示,电源电压不变,R1是光敏电阻,其阻值大小随光照强度得增强而减小。闭合开关 S 后,当光照强度增大时( )图 ZX8-7A、通过 R2得电流变大B、电路总电阻变大C、Ｒ 1消耗得功率变小Ｄ、若要保持电流表示数不变,应将 R ２得滑片 P 向右移动8、如图Ｚ X ８-8 所示得电路中,电源电压和灯泡电阻都保持不变,闭合开关 S,滑动变阻器得滑片 P 由中点向右移动时,下列推断正确得是ﻩ( )图 Z Ｘ 8-8Ａ、电压表和电流表...
