丙类高频功率放大器课程设计

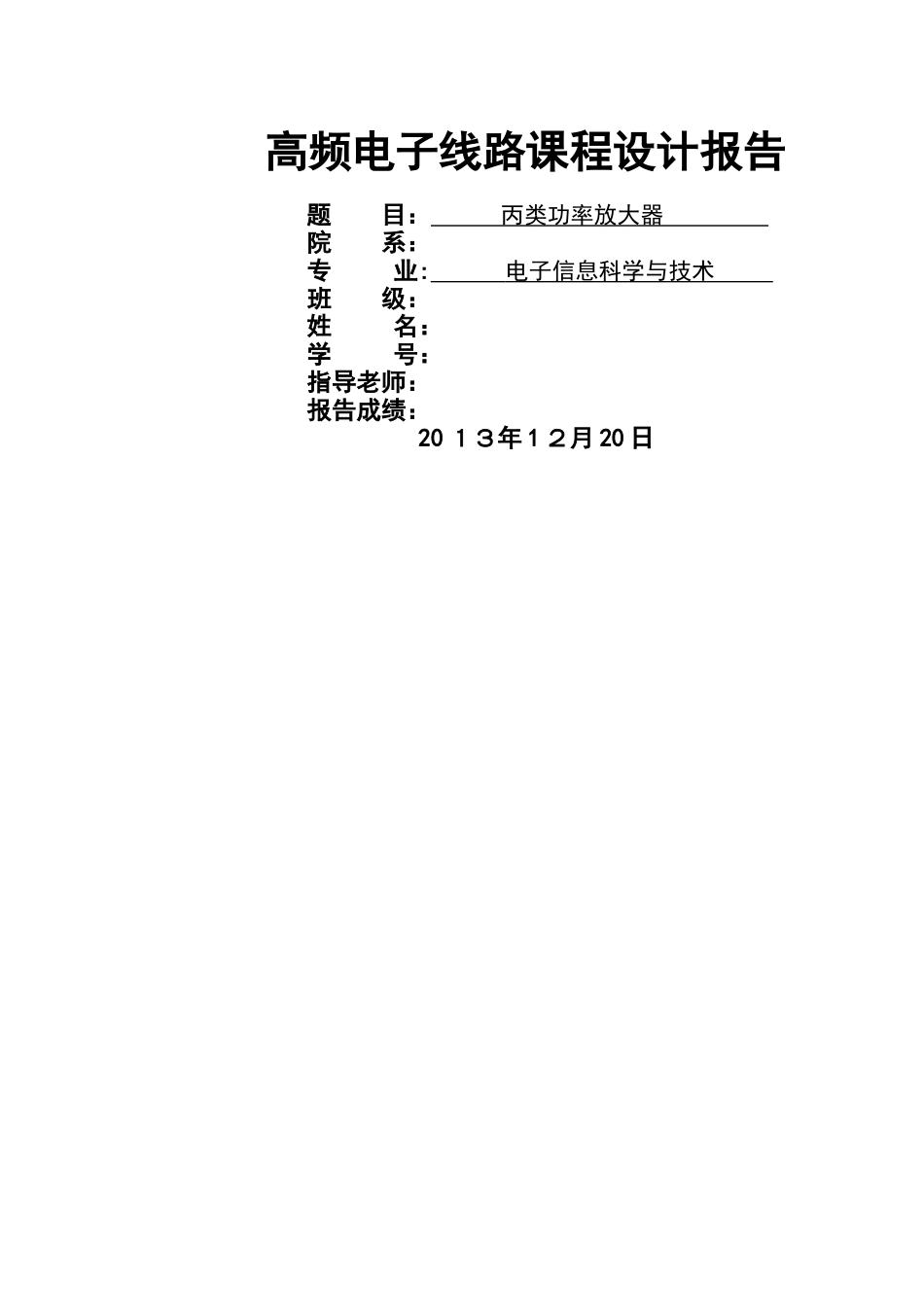

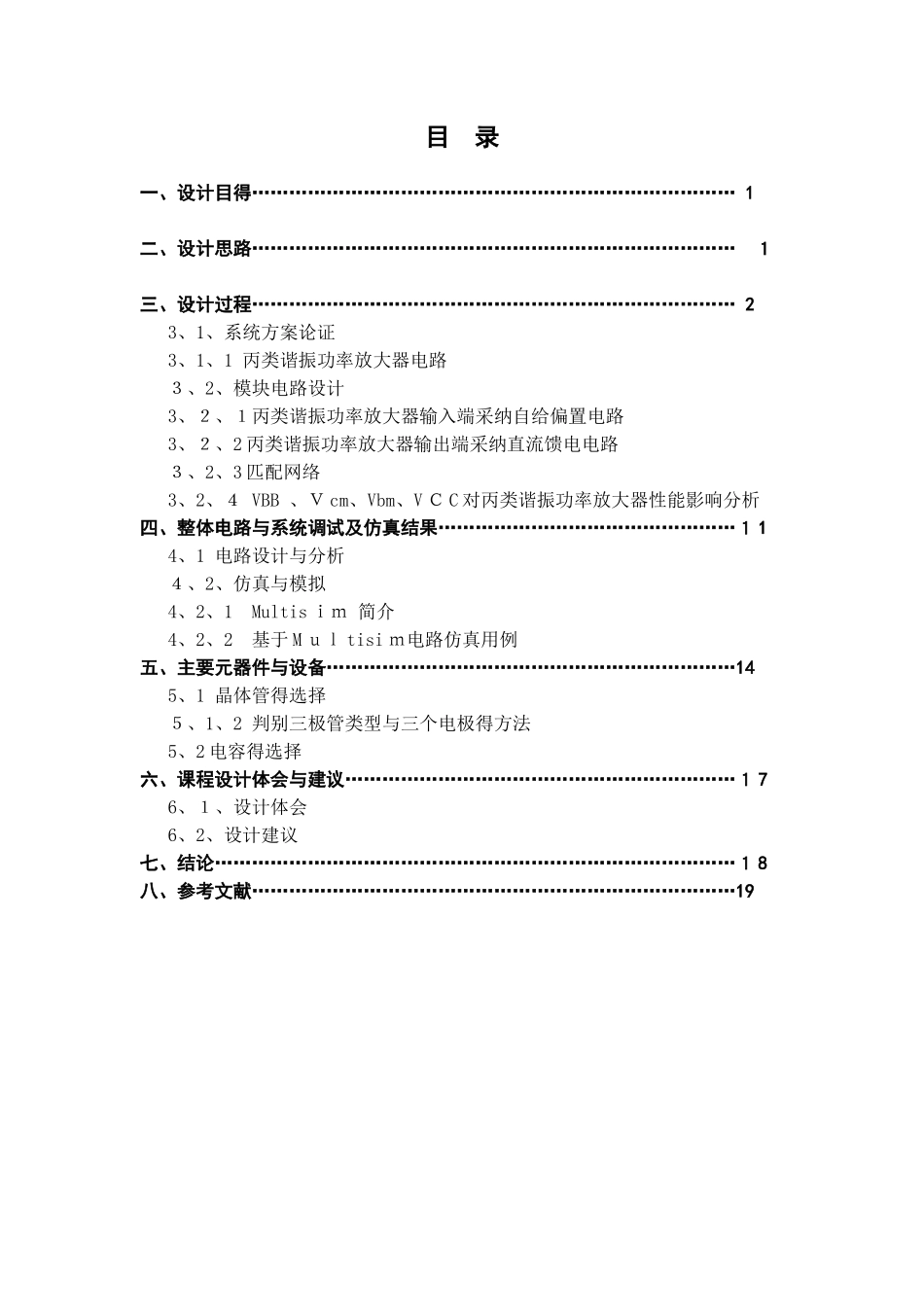

高频电子线路课程设计报告题 目： 丙类功率放大器 院 系： 专 业: 电子信息科学与技术 班 级： 姓 名： 学 号： 指导老师： 报告成绩： 20 １３年 1 ２月 20 日目 录 一、设计目得…………………………………………………………………… 1 二、设计思路…………………………………………………………………… １ 三、设计过程…………………………………………………………………… 23、1、系统方案论证3、1、1 丙类谐振功率放大器电路３、2、模块电路设计3、２、１丙类谐振功率放大器输入端采纳自给偏置电路3、２、2 丙类谐振功率放大器输出端采纳直流馈电电路３、2、3 匹配网络3、2、４ VBB 、Ｖ cm、Vbm、V Ｃ C 对丙类谐振功率放大器性能影响分析四、整体电路与系统调试及仿真结果…………………………………………１ 14、1 电路设计与分析４、2、仿真与模拟4、2、1 Multis ｉｍ 简介4、2、2 基于 M ｕｌ tisi ｍ电路仿真用例五、主要元器件与设备…………………………………………………………145、1 晶体管得选择５、1、2 判别三极管类型与三个电极得方法5、2 电容得选择六、课程设计体会与建议………………………………………………………１ 76、１、设计体会6、2、设计建议七、结论…………………………………………………………………………１ 8八、参考文献……………………………………………………………………19一、设计目得电子技术迅猛进展。由分立元件进展到集成电路,中小规模集成电路，大规模集成电路与超大规模集成电路。基本放大器就是组成各种复杂放大电路得基本单元。弱电控制强电在许多电子设备中需要用到。放大器在当今与未来社会中得作用日益增加。高频功率放大器就是发送设备得重要组成部分之一,通信电路中,为了弥补信号在无线传输过程中得衰耗,要求发射机具有较大得输出功率,而且，通信距离越远,要求输出功率越大.所以，为了获得足够大得高频输出功率,必须采纳高频功率放大器。高频功率放大器就是无线电发射设备得重要组成部分.丙类谐振功率放大器在人类生活中得到了广泛得应用,而且能高效率得将电源供给得直流能量转换为高频沟通输出，讨论它具有很高得社会价值。设计简单丙类谐振功率放大器电路并进行仿真，以及对丙类谐振功率放大器进展得展望。二、设计思路丙类谐振功率放大器工作原理图２－2-1 为丙类谐振功率放大器原理图,为实现丙类工作,基极偏置电压VBB应...
