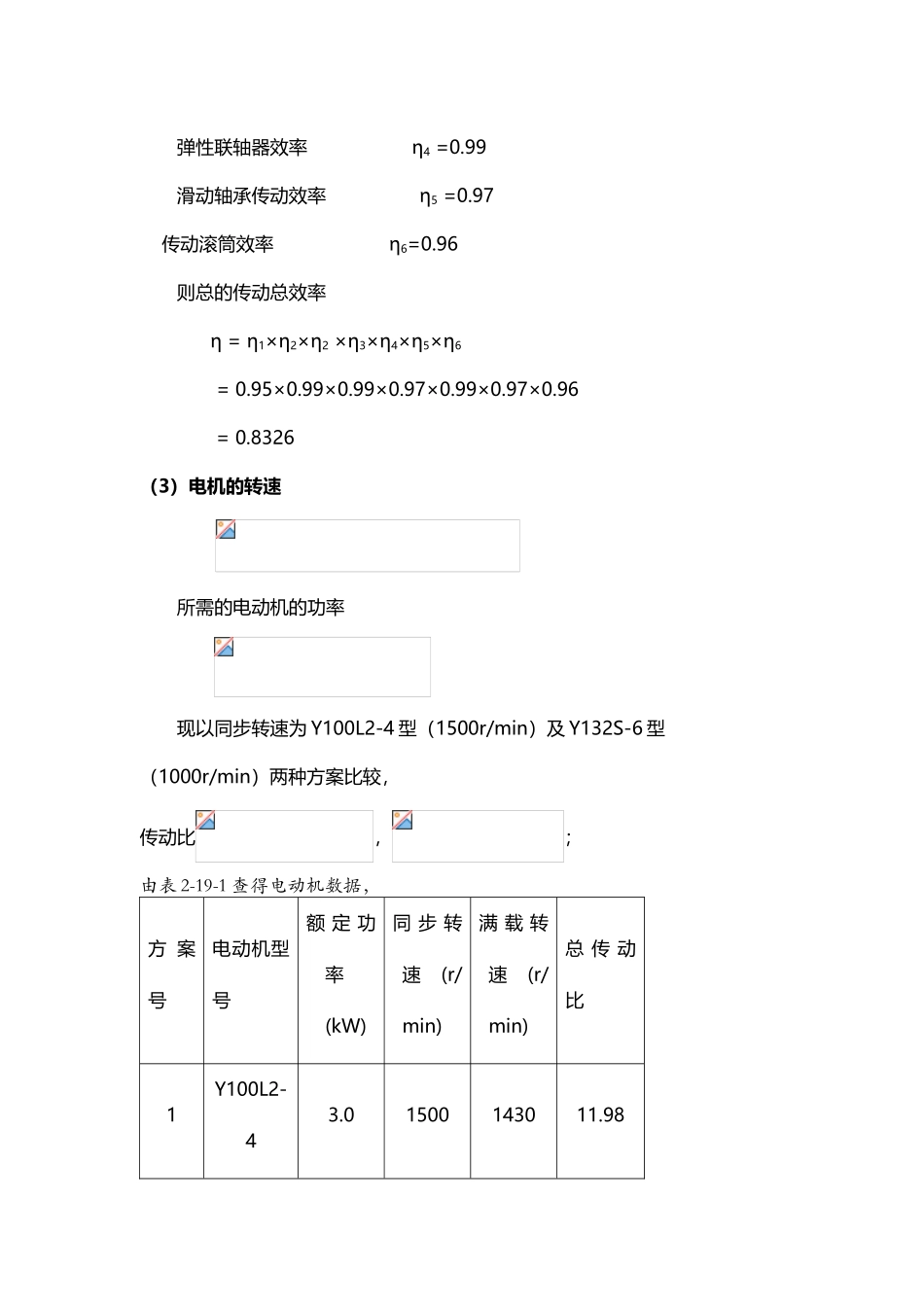

东北大学机械课程设计ZDD-2(17页)Good is good, but better carries it.精益求精，善益求善。一、设计任务书（1） 设计题目 ：设计胶带输送机的传动装置（2） 工作条件工作年限工作班制工作环境载荷性质生产批量102多灰尘稍有波动小批（3） 技术数据题号滚筒圆周力F(N)带速 v(m/s)滚筒直径 D(mm)滚筒长度 L(mm)ZDD-29002.5400600二、电动机的选择计算（1）选择电动机系列 根据工作要求及工作条件应选用三相异步电动机，封闭式结构，电压 380 伏，Y 系列电动机。（2）滚筒转动所需要的有效功率 根据表 2-11-1，确定各部分的效率:V 带传动效率 η1 =0.95一对滚动球轴承效率 η2 =0.99闭式齿轮的传动效率 η3 =0.97弹性联轴器效率 η4 =0.99滑动轴承传动效率 η5 =0.97 传动滚筒效率 η6=0.96则总的传动总效率 η = η1×η2×η2 ×η3×η4×η5×η6 = 0.95×0.99×0.99×0.97×0.99×0.97×0.96 = 0.8326 （3）电机的转速 所需的电动机的功率 现以同步转速为 Y100L2-4 型（1500r/min）及 Y132S-6 型（1000r/min）两种方案比较，传动比，；由表 2-19-1 查得电动机数据，方 案号电动机型号额 定 功率(kW)同 步 转速(r/min)满 载 转速(r/min)总 传 动比1Y100L2-43.01500143011.982Y132S-63.010009608.04比较两种方案，为使传动装置结构紧凑，同时满足i 闭=3~5，带传动 i=2~4 即选电动机 Y132S—6 型 ，同步转速 1000r/min 。 Y132S—6 型 同时，由表 2-19-2 查得其主要性能数据列于下表：电动机额定功率/kW3.0电动机满载转速/(r/min)960电动机轴伸直径 D/mm38电动机轴伸长度 E/mm80电动机中心高 H/mm132堵转转矩/额定转矩2.0三、传动装置的运动及动力参数计算 （1）分配传动比总传动比;由表 2-11-1 得，V 带传动的传动比 i01= 2.5，则齿轮传动的传动比为：i12=i/i01=8.04/2.5=3.22此分配的传动比只是初步的，实际传动比的准确值要在传动零件的参数和尺寸确定后才能确定。并且允许有（3-5%）的误差。 （2） 各轴功率、转速和转矩的计算0 轴：（电动机轴） P0=pr=2.70 kw，n0=960r/min T0=9550×p0/ n0=9550×2.70/60=26.86 N•m 1 轴：（减速器高速轴） P1=p0×η01= p0×η1=2.70×0.95=2.56 kw n1=n0/i01=960/2.5=384 r/min T1=9550×P1/n1=9550×2.56/384=63.79 N•m 2 轴：（减速器低速轴）η12=0.99×0.97=0.96 P2= P1×η12=2.56×0.96=...
