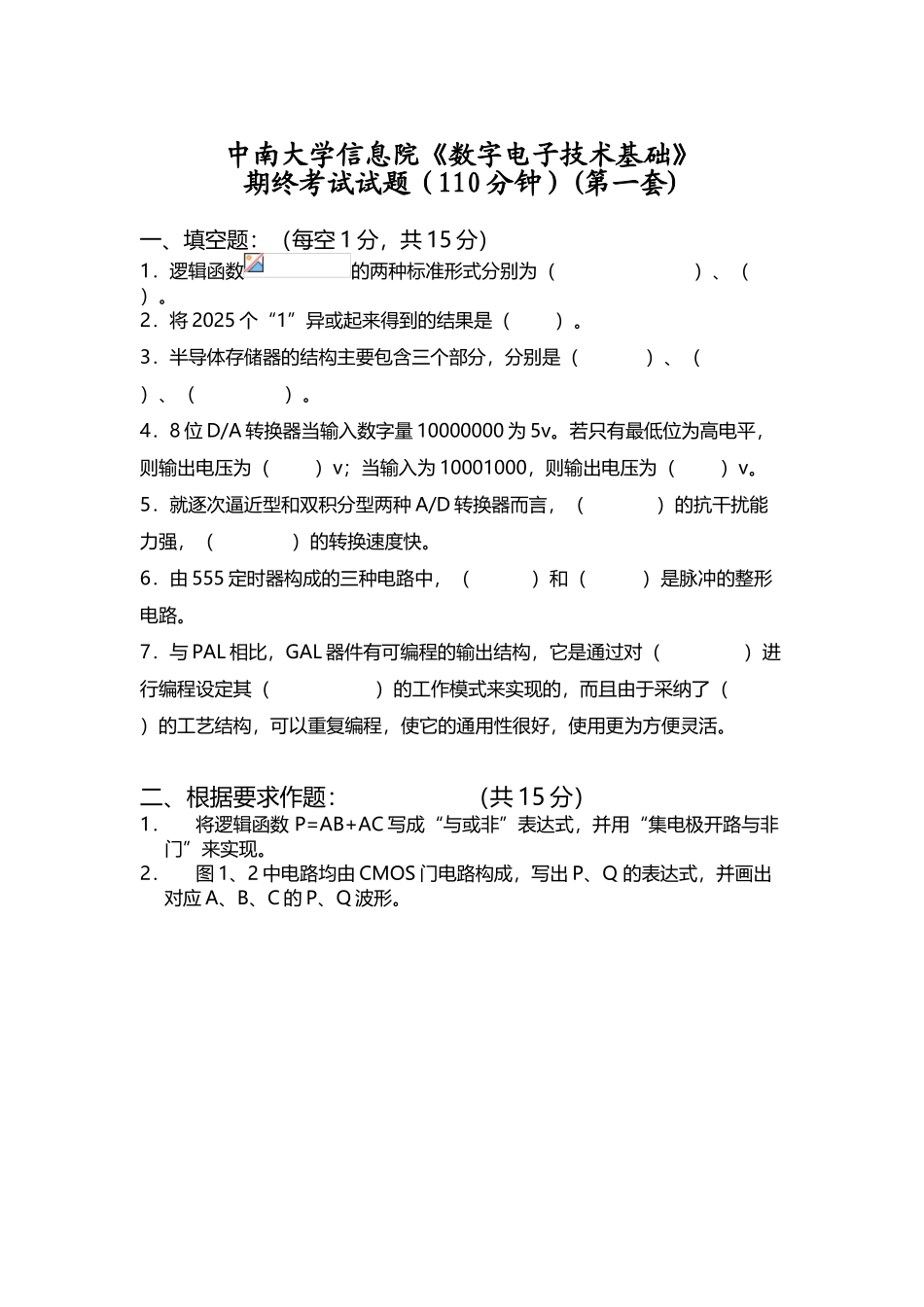

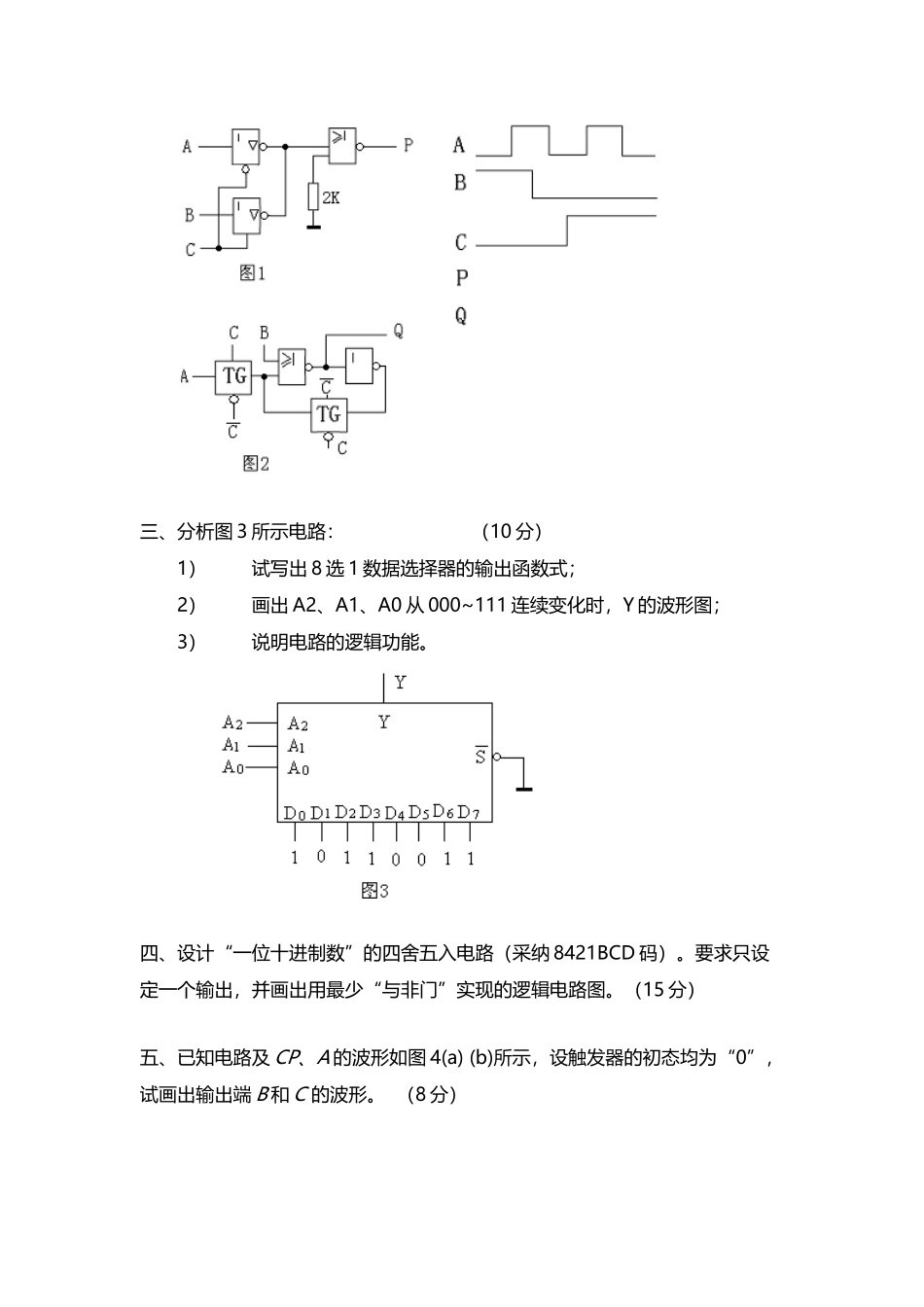

中南大学数字电子技术基础期末考试试卷(四套附答案)(27 页)Good is good, but better carries it.精益求精，善益求善。中南大学信息院《数字电子技术基础》期终考试试题（110 分钟）(第一套)一、填空题：（每空 1 分，共 15 分）1．逻辑函数的两种标准形式分别为（ ）、（ ）。2．将 2025 个“1”异或起来得到的结果是（ ）。3．半导体存储器的结构主要包含三个部分，分别是（ ）、（ ）、（ ）。4．8 位 D/A 转换器当输入数字量 10000000 为 5v。若只有最低位为高电平，则输出电压为（ ）v；当输入为 10001000，则输出电压为（ ）v。5．就逐次逼近型和双积分型两种 A/D 转换器而言，（ ）的抗干扰能力强，（ ）的转换速度快。6．由 555 定时器构成的三种电路中，（ ）和（ ）是脉冲的整形电路。7．与 PAL 相比，GAL 器件有可编程的输出结构，它是通过对（ ）进行编程设定其（ ）的工作模式来实现的，而且由于采纳了（ ）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。二、根据要求作题： （共 15 分）1．将逻辑函数 P=AB+AC 写成“与或非”表达式，并用“集电极开路与非门”来实现。2．图 1、2 中电路均由 CMOS 门电路构成，写出 P、Q 的表达式，并画出对应 A、B、C 的 P、Q 波形。 三、分析图 3 所示电路： （10 分）1）试写出 8 选 1 数据选择器的输出函数式；2）画出 A2、A1、A0 从 000~111 连续变化时，Y 的波形图；3）说明电路的逻辑功能。 四、设计“一位十进制数”的四舍五入电路（采纳 8421BCD 码）。要求只设定一个输出，并画出用最少“与非门”实现的逻辑电路图。（15 分） 五、已知电路及 CP、A 的波形如图 4(a) (b)所示，设触发器的初态均为“0”，试画出输出端 B 和 C 的波形。 （8 分） B C六、用 T 触发器和异或门构成的某种电路如图 5(a)所示，在示波器上观察到波形如图 5(b)所示。试问该电路是如何连接的？请在原图上画出正确的连接图，并标明 T 的取值。 （6 分） 七、图 6 所示是 16*4 位 ROM 和同步十六进制加法计数器 74LS161 组成的脉冲分频电路。ROM 中的数据见表 1 所示。试画出在 CP 信号连续作用下的D3、D2、D1、D0 输出的电压波形，并说明它们和 CP 信号频率之比。 （16 分） 表 1： 地址输入 数据输出A3 A2 A1 A0D3 D2 D1 D0 0 0 0 00 0 0 10 0 1 00 ...
