Pixie2——皮鞋业余无线电微功率电报收发信机

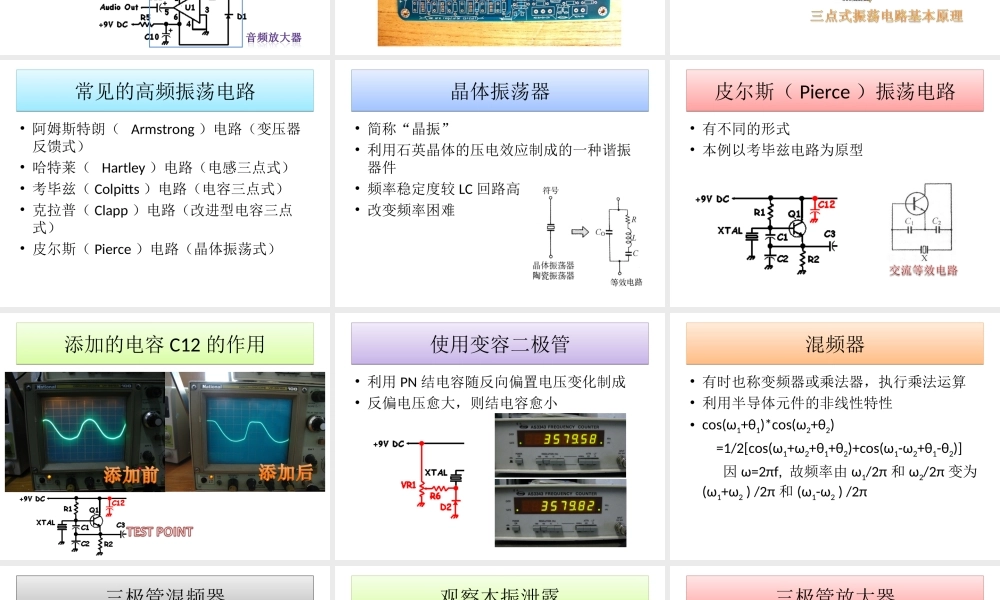

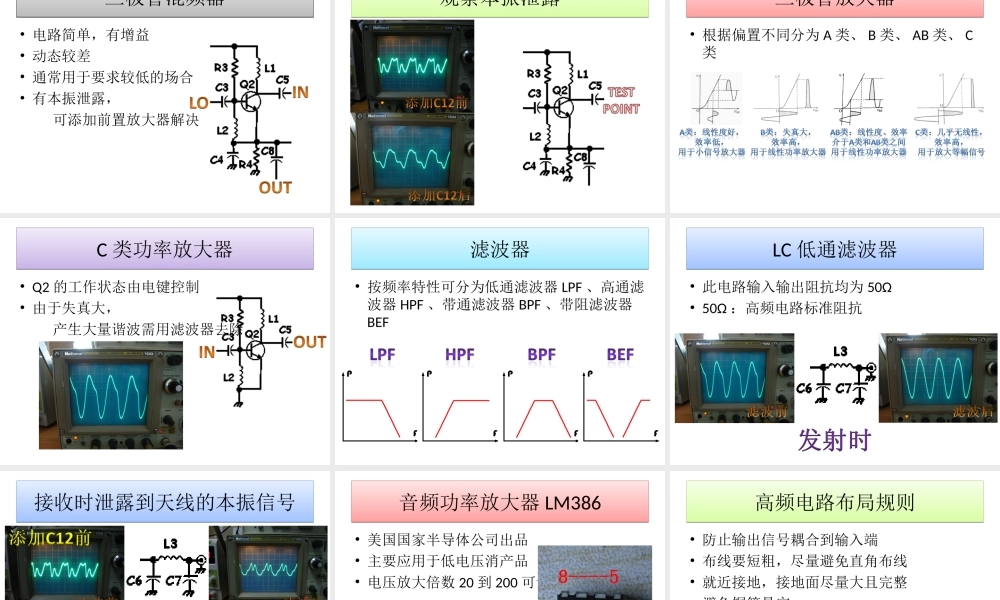

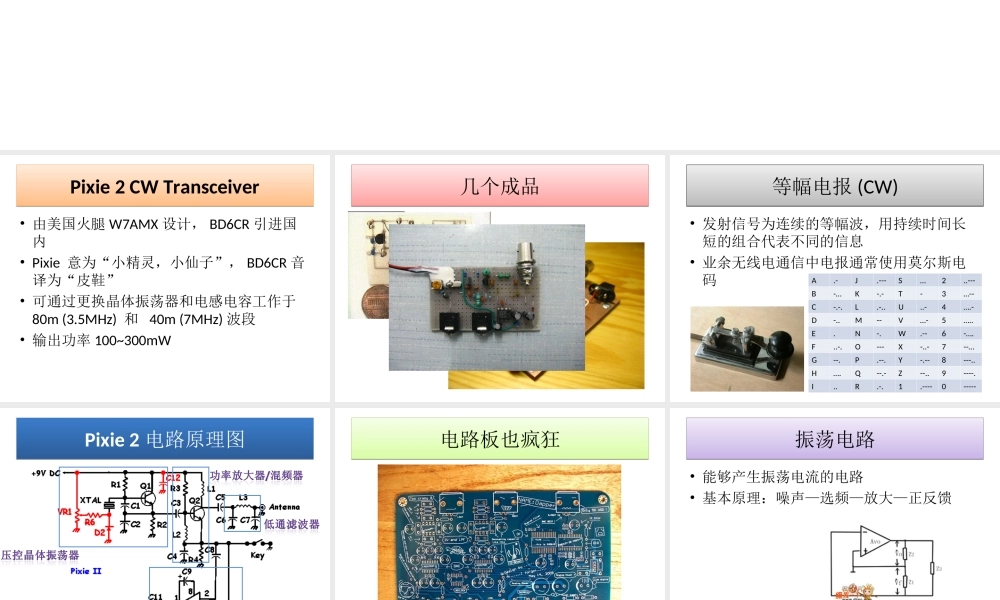

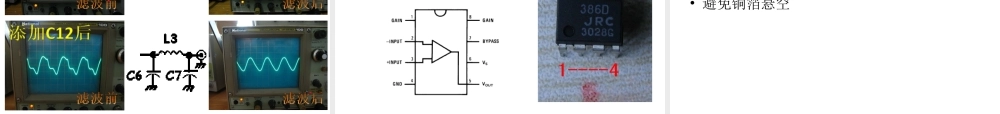

Pixie 2——“ 皮鞋”业余无线电微功率电报收发信机Pixie 2——“ 皮鞋”业余无线电微功率电报收发信机业余无线电俱乐部Pixie 2 CW TransceiverPixie 2 CW Transceiver• 由美国火腿 W7AMX 设计， BD6CR 引进国内• Pixie 意为“小精灵，小仙子”， BD6CR 音译为“皮鞋”• 可通过更换晶体振荡器和电感电容工作于80m (3.5MHz) 和 40m (7MHz) 波段• 输出功率 100~300mW几个成品几个成品等幅电报 (CW)等幅电报 (CW)• 发射信号为连续的等幅波，用持续时间长短的组合代表不同的信息• 业余无线电通信中电报通常使用莫尔斯电码A.-J.---S…2..---B-…K-.-T-3…--C-.-.L.-..U..-4….-D-..M--V…-5…..E.N-.W.--6-….F..-.O---X-..-7--…G--.P.--.Y-.--8---..H….Q--.-Z--..9----.I..R.-.1.----0-----Pixie 2 电路原理图Pixie 2 电路原理图电路板也疯狂电路板也疯狂振荡电路振荡电路• 能够产生振荡电流的电路• 基本原理：噪声—选频—放大—正反馈常见的高频振荡电路常见的高频振荡电路• 阿姆斯特朗（ Armstrong ）电路（变压器反馈式）• 哈特莱（ Hartley ）电路（电感三点式）• 考毕兹（ Colpitts ）电路（电容三点式）• 克拉普（ Clapp ）电路（改进型电容三点式）• 皮尔斯（ Pierce ）电路（晶体振荡式）晶体振荡器晶体振荡器• 简称“晶振”• 利用石英晶体的压电效应制成的一种谐振器件• 频率稳定度较 LC 回路高• 改变频率困难皮尔斯（ Pierce ）振荡电路皮尔斯（ Pierce ）振荡电路• 有不同的形式• 本例以考毕兹电路为原型添加的电容 C12 的作用添加的电容 C12 的作用使用变容二极管使用变容二极管• 利用 PN 结电容随反向偏置电压变化制成• 反偏电压愈大，则结电容愈小混频器混频器• 有时也称变频器或乘法器，执行乘法运算• 利用半导体元件的非线性特性• cos(ω1+θ1)*cos(ω2+θ2) =1/2[cos(ω1+ω2+θ1+θ2)+cos(ω1-ω2+θ1-θ2)] 因 ω=2πf, 故频率由 ω1/2π 和 ω2/2π 变为(ω1+ω2 ) /2π 和 (ω1-ω2 ) /2π三极管混频器三极管混频器• 电路简单，有增益• 动态较差• 通常用于要求较低的场合• 有本振泄露， 可添加前置放大器解决观察本振泄露观察本振泄露三极管放大器三极管放大器• 根据偏置不同分为 A 类、 B 类、 AB 类、 C类C 类功率放大器C 类功率放大器• Q2 的工作状态由电键控制• 由于失真大...
