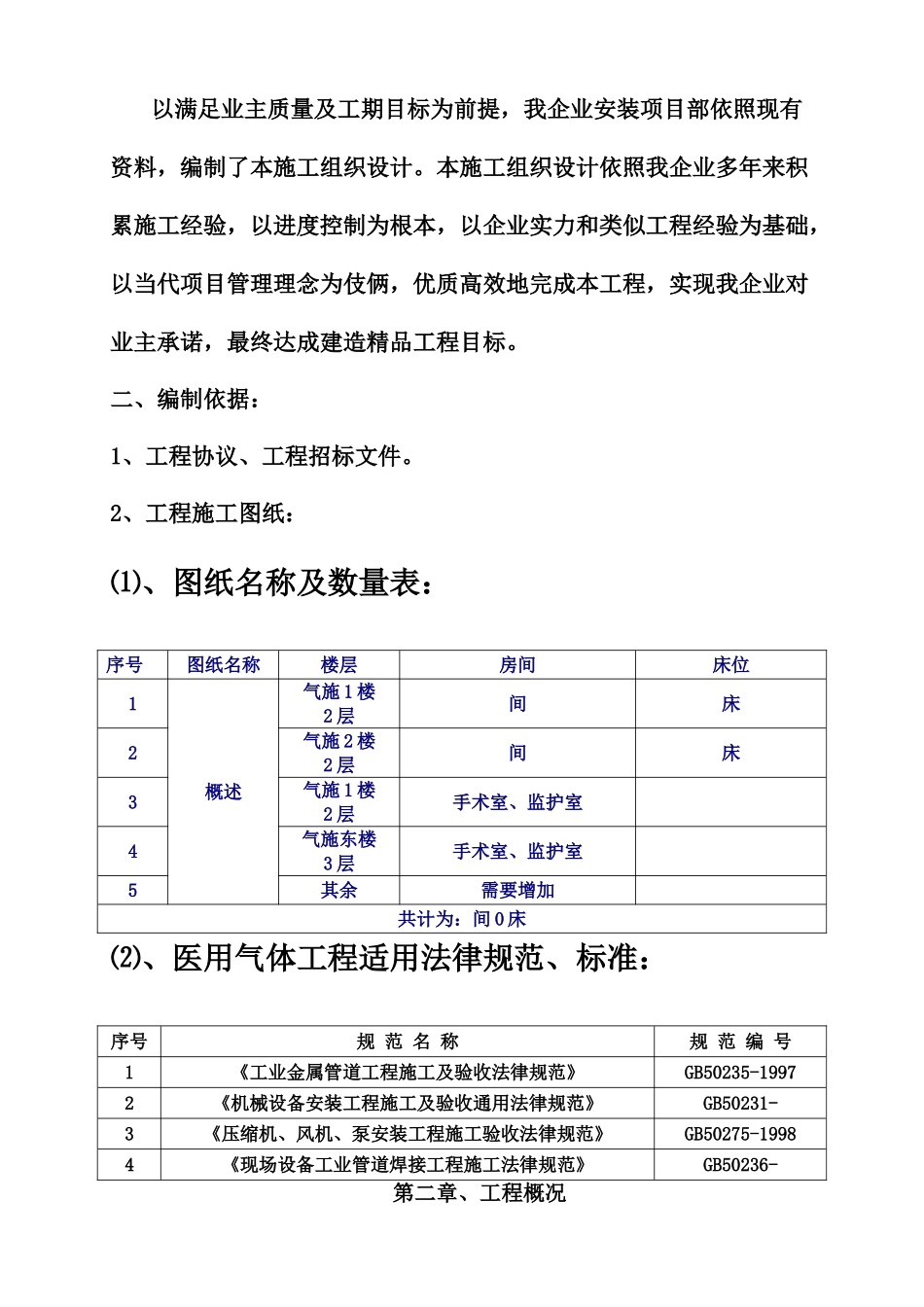

中心供氧呼叫系统施工综合方案医疗气体安装工程施工方案气体设备工程有限企业编制日期：第一章、编制说明与依据一、编制说明：以满足业主质量及工期目标为前提，我企业安装项目部依照现有资料，编制了本施工组织设计。本施工组织设计依照我企业多年来积累施工经验，以进度控制为根本，以企业实力和类似工程经验为基础，以当代项目管理理念为伎俩，优质高效地完成本工程，实现我企业对业主承诺，最终达成建造精品工程目标。 二、编制依据：1、工程协议、工程招标文件。2、工程施工图纸：⑴、图纸名称及数量表：序号图纸名称楼层房间床位1概述气施 1 楼2 层间床2气施 2 楼2 层间床3气施 1 楼2 层手术室、监护室 4气施东楼3 层手术室、监护室5其余需要增加 共计为：间 0 床⑵、医用气体工程适用法律规范、标准：序号规 范 名 称规 范 编 号1《工业金属管道工程施工及验收法律规范》GB50235-19972《机械设备安装工程施工及验收通用法律规范》GB50231-3《压缩机、风机、泵安装工程施工验收法律规范》GB50275-19984《现场设备工业管道焊接工程施工法律规范》GB50236-第二章、工程概况一、总体介绍：序号项 目内 容1工程名称医院2工程地址医院3建设单位医院4设计单位限企业5质量监督6施工单位司7协议范围气体管道、电气、等二、医疗气体工程设计概况：1、设计依据：《工业金属管道设计法律规范》GB50316-《高层民用建筑设计防火法律规范》GB50045-95《氧气站设计法律规范》GB50030-91《压缩空气站设计法律规范》GB50029-《医用中心吸引系统通用技术条件》YY/T0186-94《医用中心供氧系统通用技术条件》YY/T0187-94《氧气及相关气体安全技术法律规范》GB1691-19972、设计范围：本设计包含氧气系统、呼叫系统、配电系统三大项，下面分别给予叙述。氧气系统：⑴、在机房设汇流排 5 瓶为一组共二组。氧气经过管道送至医疗大楼气体管井，在适当楼层内装设氧气二级稳压箱，出口压力保持在 1.45MPa用管道送至室内病房。抢救室、ICU 设双路氧气接口。⑵、在氧气总管监测压力， 对氧气瓶内高压氧气减压到适合病房使用压力。⑶、为确保系统正常供氧，在供氧站设有供氧欠压报警装置，当供氧系统压力低于报警压力时，应有声、光同时报警，报警压力误差小于 3%。声报警要求在 55dB（A）噪声环境下，在距离 1.5 米范围内能够听到。呼叫系统：（1）、每层病房安装一套呼叫对讲系统，包含控制主机、走廊显示器、床前呼叫分机。（2）、控制...
