空调水管支吊架选型--课件

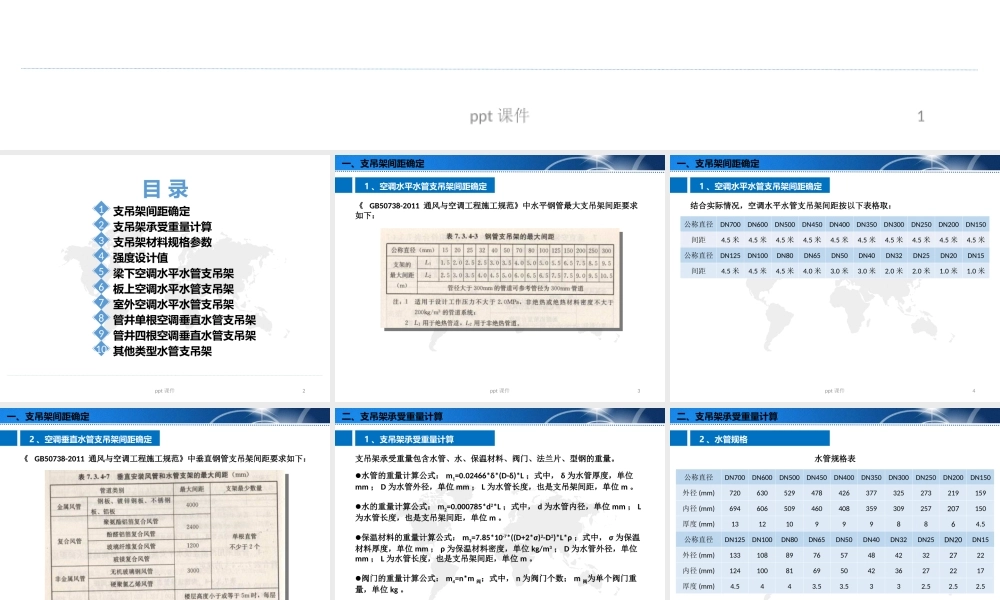

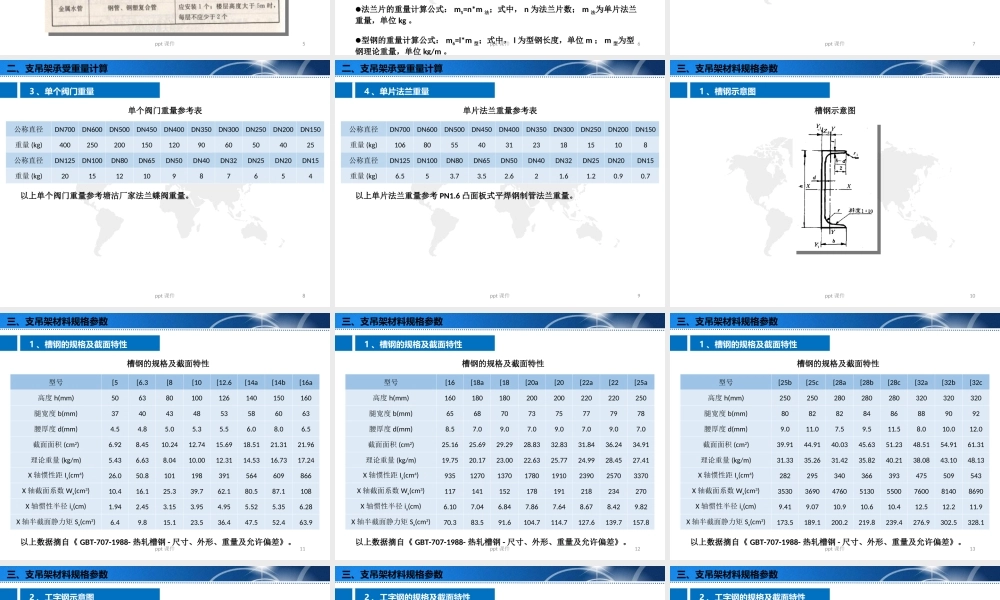

空调水管支吊架选型1ppt 课件目 录1支吊架间距确定2345678910支吊架承受重量计算支吊架材料规格参数强度设计值梁下空调水平水管支吊架板上空调水平水管支吊架室外空调水平水管支吊架管井单根空调垂直水管支吊架管井四根空调垂直水管支吊架其他类型水管支吊架2ppt 课件一、支吊架间距确定《 GB50738-2011 通风与空调工程施工规范》中水平钢管最大支吊架间距要求如下：1 、空调水平水管支吊架间距确定3ppt 课件一、支吊架间距确定公称直径DN700DN600DN500DN450DN400DN350DN300DN250DN200DN150间距4.5 米4.5 米4.5 米4.5 米4.5 米4.5 米4.5 米4.5 米4.5 米4.5 米公称直径DN125DN100DN80DN65DN50DN40DN32DN25DN20DN15间距4.5 米4.5 米4.5 米4.0 米3.0 米3.0 米2.0 米2.0 米1.0 米1.0 米1 、空调水平水管支吊架间距确定结合实际情况，空调水平水管支吊架间距按以下表格取：4ppt 课件一、支吊架间距确定2 、空调垂直水管支吊架间距确定《 GB50738-2011 通风与空调工程施工规范》中垂直钢管支吊架间距要求如下：5ppt 课件二、支吊架承受重量计算水管的重量计算公式： m1=0.02466*δ*(D-δ)*L ；式中， δ 为水管厚度，单位mm ； D 为水管外径，单位 mm ； L 为水管长度，也是支吊架间距，单位 m 。水的重量计算公式： m2=0.000785*d2*L ；式中， d 为水管内径，单位 mm ； L为水管长度，也是支吊架间距，单位 m 。保温材料的重量计算公式： m3=7.85*10-7*((D+2*σ)2-D2)*L*ρ ；式中， σ 为保温材料厚度，单位 mm ； ρ 为保温材料密度，单位 kg/m3 ； D 为水管外径，单位mm ； L 为水管长度，也是支吊架间距，单位 m 。阀门的重量计算公式： m4=n*m 阀；式中， n 为阀门个数； m 阀为单个阀门重量，单位 kg 。法兰片的重量计算公式： m5=n*m 法；式中， n 为法兰片数； m 法为单片法兰重量，单位 kg 。型钢的重量计算公式： m6=l*m 型；式中， l 为型钢长度，单位 m ； m 型为型钢理论重量，单位 kg/m 。1 、支吊架承受重量计算支吊架承受重量包含水管、水、保温材料、阀门、法兰片、型钢的重量。6ppt 课件二、支吊架承受重量计算公称直径DN700DN600DN500DN450DN400DN350DN300DN250DN200DN150外径 (mm)720630529478426377325273219159内径 (mm)694606509460408359309257207150厚度 (mm)1312109998864.5公称直径DN125DN100DN80DN65...
