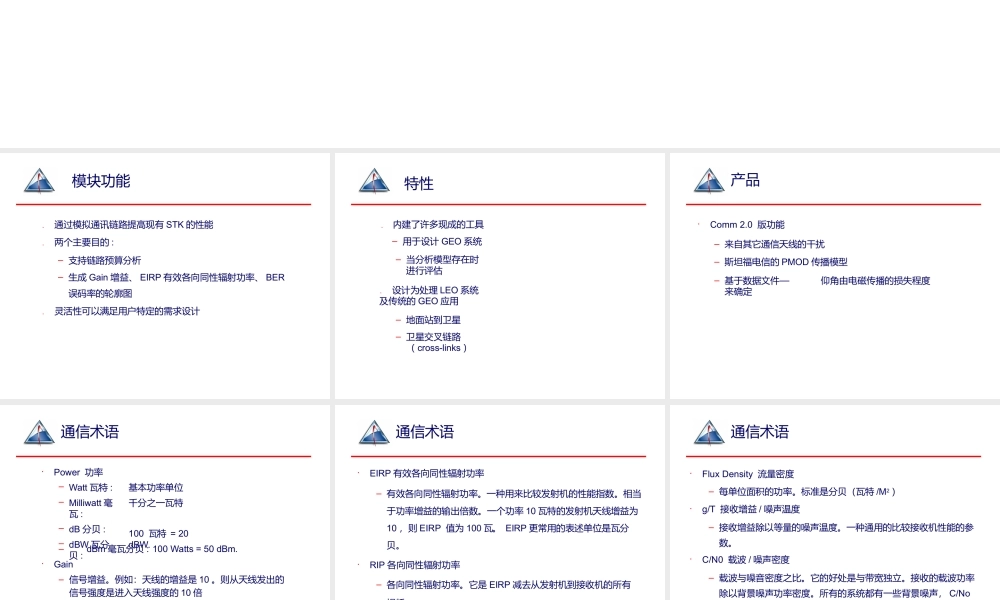

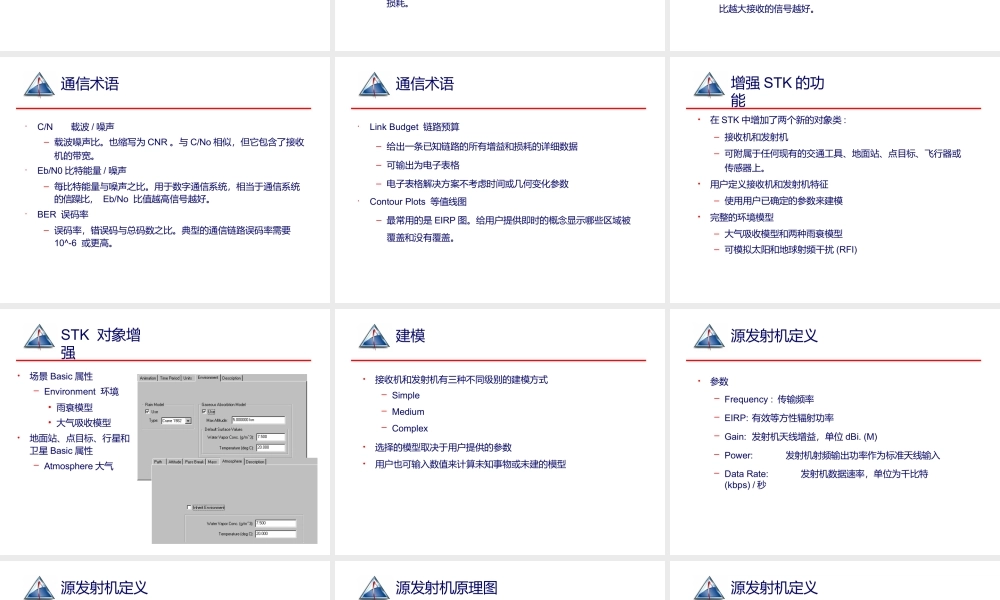

Satellite Tool Kit ®Comm Module通信模块模块功能． 通过模拟通讯链路提高现有 STK 的性能． 两个主要目的 :– 支持链路预算分析– 生成 Gain 增益、 EIRP 有效各向同性辐射功率、 BER误码率的轮廓图． 灵活性可以满足用户特定的需求设计特性． 内建了许多现成的工具– 用于设计 GEO 系统– 当分析模型存在时进行评估． 设计为处理 LEO 系统及传统的 GEO 应用– 地面站到卫星– 卫星交叉链路（ cross-links ）产品Comm 2.0 版功能– 来自其它通信天线的干扰– 斯坦福电信的 PMOD 传播模型– 基于数据文件—仰角由电磁传播的损失程度来确定通信术语Power 功率– Watt 瓦特 :– Milliwatt 毫瓦 :– dB 分贝 :– dBW 瓦分贝 :基本功率单位千分之一瓦特100 瓦特 = 20 dBW.–dBm 毫瓦分贝 : 100 Watts = 50 dBm.Gain– 信号增益。例如：天线的增益是 10 。则从天线发出的信号强度是进入天线强度的 10 倍通信术语EIRP 有效各向同性辐射功率– 有效各向同性辐射功率。一种用来比较发射机的性能指数。相当于功率增益的输出倍数。一个功率 10 瓦特的发射机天线增益为 10 ，则 EIRP 值为 100 瓦。 EIRP 更常用的表述单位是瓦分贝。RIP 各向同性辐射功率– 各向同性辐射功率。它是 EIRP 减去从发射机到接收机的所有损耗。通信术语Flux Density 流量密度– 每单位面积的功率。标准是分贝（瓦特 /M2 ）g/T 接收增益 / 噪声温度– 接收增益除以等量的噪声温度。一种通用的比较接收机性能的参数。C/N0 载波 / 噪声密度– 载波与噪音密度之比。它的好处是与带宽独立。接收的载波功率除以背景噪声功率密度。所有的系统都有一些背景噪声， C/No比越大接收的信号越好。通信术语C/N载波 / 噪声– 载波噪声比。也缩写为 CNR 。与 C/No 相似，但它包含了接收机的带宽。Eb/N0 比特能量 / 噪声– 每比特能量与噪声之比。用于数字通信系统，相当于通信系统的信躁比， Eb/No 比值越高信号越好。BER 误码率– 误码率，错误码与总码数之比。典型的通信链路误码率需要10^-6 或更高。通信术语Link Budget 链路预算– 给出一条已知链路的所有增益和损耗的详细数据– 可输出为电子表格– 电子表格解决方案不考虑时间或几何变化参数Contour Plots 等值线图– 最常用的是 EIRP 图。给用户提供即时的概念显示哪些区域被覆盖...
