串并联电路与电表的使用

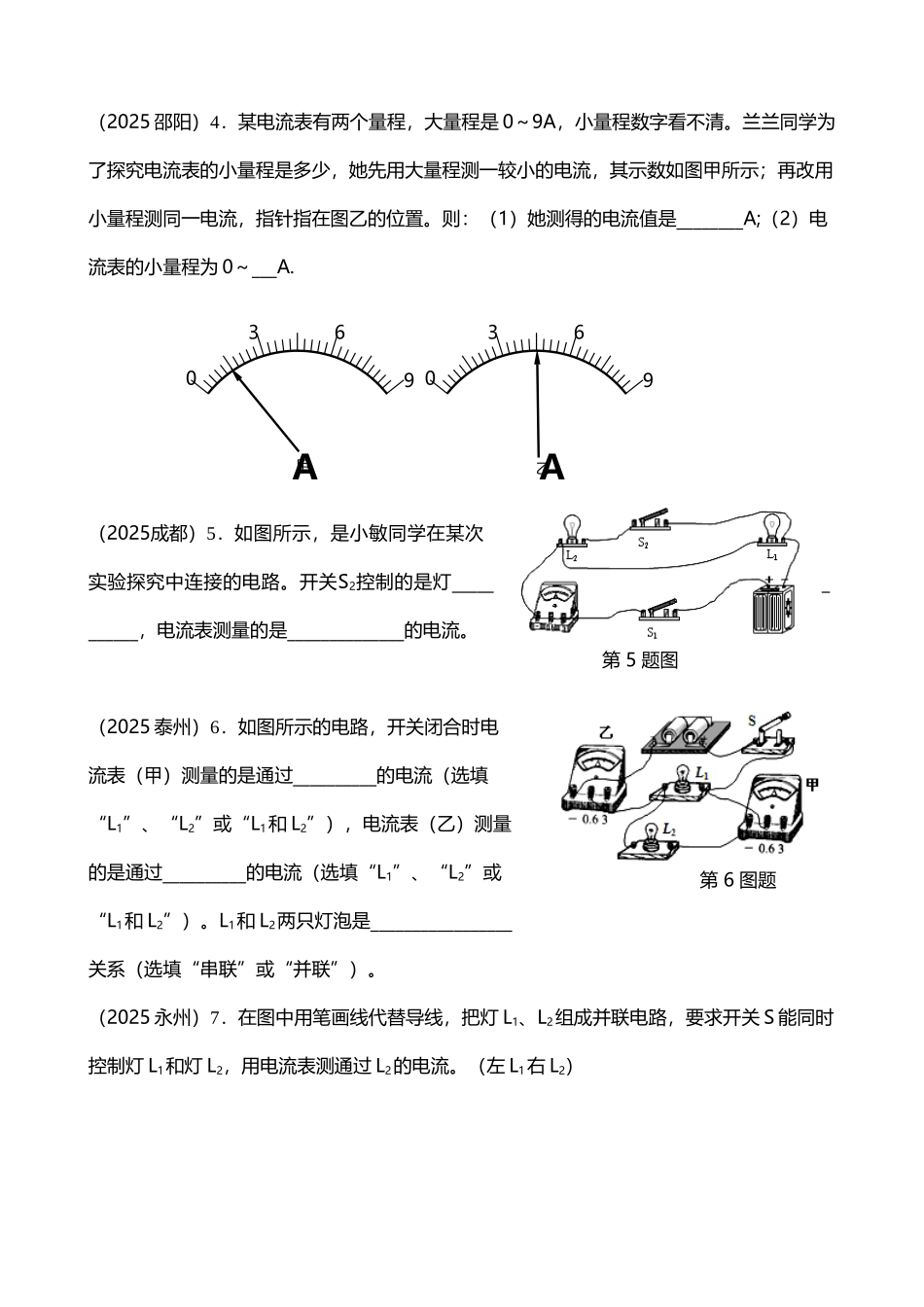

串并联电路与电表的使用(7页)Good is good, but better carries it.精益求精，善益求善。 串并联电路与电表的使用 作业 学习目标：1、复习串并联电路；2、温习两电表的使用。（2025 温州）1．如图所示，该电表的示数是（ ）A．4.00V B．0.90VC．4.50A D．0.90A（2025 深圳）2．如下图所示，下列实物连接正确的是（ ） A B C D（2025 东营）3．为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关 S1闭合，若未系安全带（安全带控制开关 S2断开）仪表盘上的指示灯将亮起，当系上安全带时，安全带控制开关 S2闭合，指示灯熄灭。下列电路图设计最合理的是（ ）L1L2SAS1S2指示灯S1S2指示灯S1S2指示灯S1S2指示灯ＡＢＣＤ第 1 题图（2025 邵阳）4．某电流表有两个量程，大量程是 0～9A，小量程数字看不清。兰兰同学为了探究电流表的小量程是多少，她先用大量程测一较小的电流，其示数如图甲所示；再改用小量程测同一电流，指针指在图乙的位置。则：（1）她测得的电流值是________A;（2）电流表的小量程为 0～___A.（2025成都）5．如图所示，是小敏同学在某次实验探究中连接的电路。开关S2控制的是灯____________，电流表测量的是______________的电流。（2025 泰州）6．如图所示的电路，开关闭合时电流表（甲）测量的是通过__________的电流（选填“L1”、“L2”或“L1和 L2”），电流表（乙）测量的是通过__________的电流（选填“L1”、“L2”或“L1和 L2”）。L1和 L2两只灯泡是_________________关系（选填“串联”或“并联”）。（2025 永州）7．在图中用笔画线代替导线，把灯 L1、L2组成并联电路，要求开关 S 能同时控制灯 L1和灯 L2，用电流表测通过 L2的电流。（左 L1右 L2）甲0369A0369A乙第 5 题图第 6 图题（2025 广州）8．一只玩具猫外形如图所示，猫体内有电池，猫手相当于一开关，向下压猫手，猫脸上的两个小电灯会一齐发光．把你猜想的猫体内的电路图画在方框内．（2025 黔东南州）9．根据如图所示的实物图，在虚线框内画出对应的电路图。（2025 陕西）10．如图是讨论并联电路电流规律的实验．请完成实物电路的连接（其中A1、A2分别测通过 R1、R2的电流．A 测干路中的电流）．（2025 长沙）11．小明等 3 人实验小组用如图所示的电路来探究并联电路中电流的关系，其实验过程如下：把电流表分别接入到电路中的 A、B、C 处，将第一次测出的电流...
