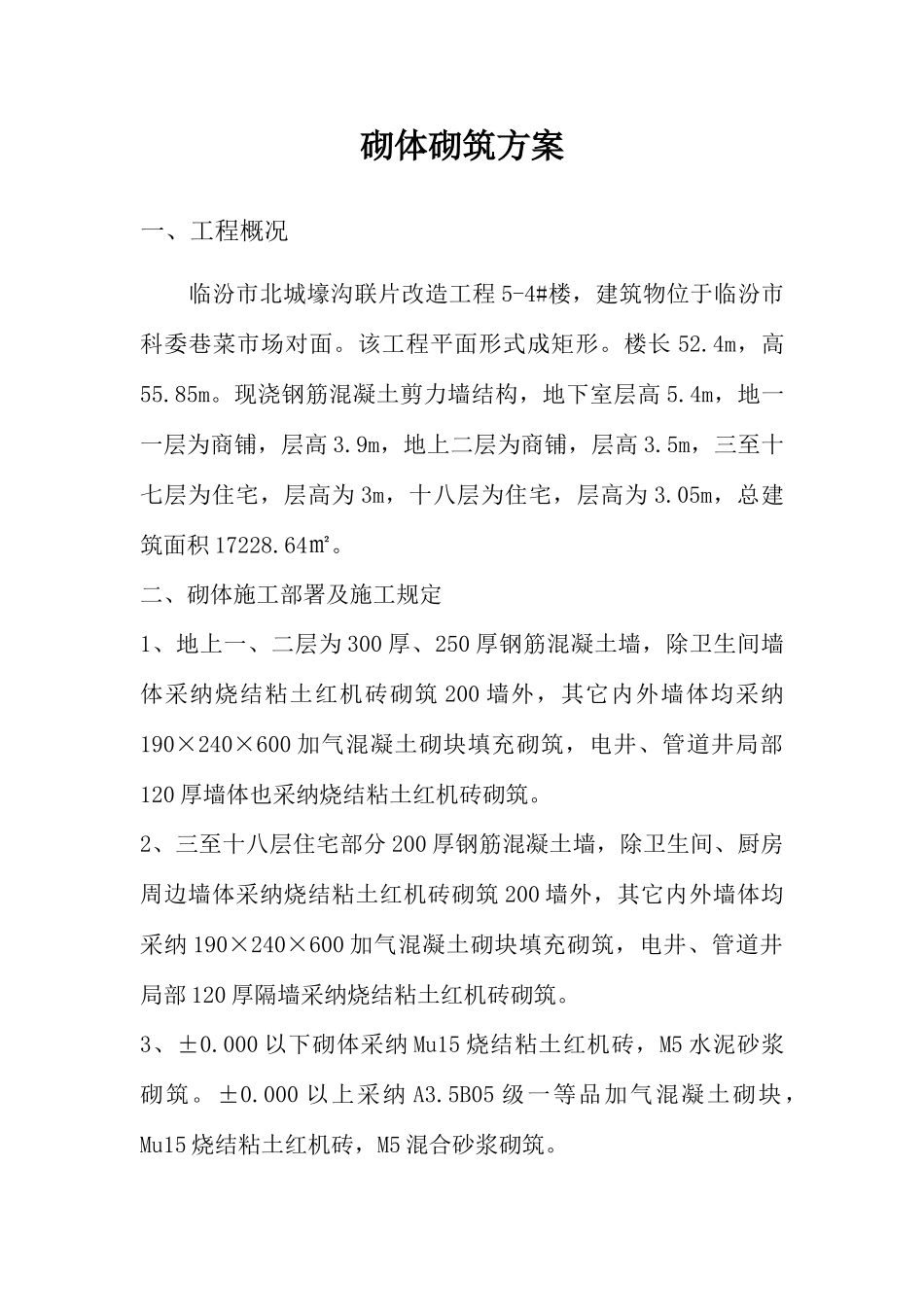

砌体砌筑方案一、工程概况 临汾市北城壕沟联片改造工程 5-4#楼，建筑物位于临汾市科委巷菜市场对面。该工程平面形式成矩形。楼长 52.4m，高55.85m。现浇钢筋混凝土剪力墙结构，地下室层高 5.4m，地一一层为商铺，层高 3.9m，地上二层为商铺，层高 3.5m，三至十七层为住宅，层高为 3m，十八层为住宅，层高为 3.05m，总建筑面积 17228.64㎡。二、砌体施工部署及施工规定1、地上一、二层为 300 厚、250 厚钢筋混凝土墙，除卫生间墙体采纳烧结粘土红机砖砌筑 200 墙外，其它内外墙体均采纳190×240×600 加气混凝土砌块填充砌筑，电井、管道井局部120 厚墙体也采纳烧结粘土红机砖砌筑。2、三至十八层住宅部分 200 厚钢筋混凝土墙，除卫生间、厨房周边墙体采纳烧结粘土红机砖砌筑 200 墙外，其它内外墙体均采纳 190×240×600 加气混凝土砌块填充砌筑，电井、管道井局部 120 厚隔墙采纳烧结粘土红机砖砌筑。3、±0.000 以下砌体采纳 Mu15 烧结粘土红机砖，M5 水泥砂浆砌筑。±0.000 以上采纳 A3.5B05 级一等品加气混凝土砌块，Mu15 烧结粘土红机砖，M5 混合砂浆砌筑。4、填充墙砌体应由下而上逐层砌筑，当每层砌至板或梁底附近时，应有一定的空隙，待墙体砌筑完间隔 7d 后，用实心砖斜砌挤紧，并用砂浆填实。5、构造柱设立位置及钢筋构造： A、两框架柱之间填充墙长度≥2 倍层高时，需在墙中间设立构造柱。B、填充墙长度≥2 倍层高且两端为悬墙时，在墙两端和中间均需设立构造柱。 C、填充墙长度＜2 倍层高且两端为悬墙时，在墙两端设立构造柱。D、构造柱截面：墙厚×250mm；构造柱配筋：内设纵向钢筋4Φ12(四角），上下应锚入梁内，箍筋 Φ6@200，构造柱纵筋搭接长度不少于 40d，构造柱混凝土强度等级为 C20。6、当填充墙高度超过 4m 时，需在墙的半高处设立钢筋混凝土圈梁一道，圈梁截面同墙厚，高度 250，纵向钢筋 4Φ12，箍筋Φ6@200，圈梁混凝土强度等级为 C20。7、门口过梁，选用矩形断面即 A 型，支承长度 250 mm，过梁宽随填充墙宽。8、卫生间四周墙体与楼板交接处，做 120 高与墙同厚的 C20 混凝土现浇带，门及门洞处不做。9、剪力墙与砌体隔墙连接应按建筑施工图中位置，墙压筋采纳后植法，第一道钢筋高度为 520 mm，往上沿剪力墙高每隔 500 mm 留出 2Φ6 拉结钢筋与墙内通长筋搭接，伸出剪力墙外皮500mm，两端加弯钩。三、施工准备1、材料规定及机具（1）实心砖，加气混凝土...
