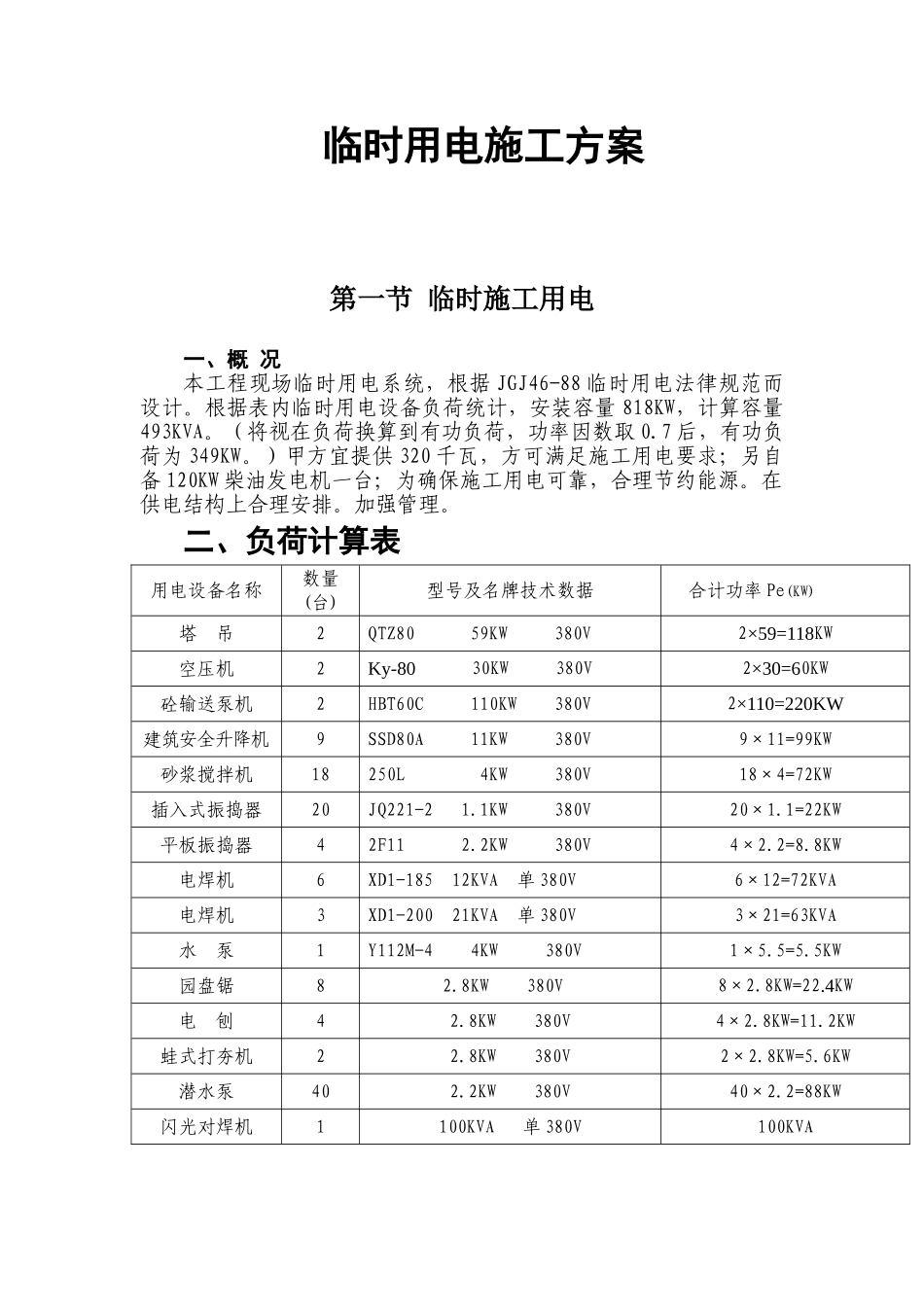

临时用电施工方案第一节 临时施工用电一、概 况本工程现场临时用电系统，根据 JGJ46-88 临时用电法律规范而设计。根据表内临时用电设备负荷统计，安装容量 818KW，计算容量493KVA。（将视在负荷换算到有功负荷，功率因数取 0.7 后，有功负荷为 349KW。）甲方宜提供 320 千瓦，方可满足施工用电要求；另自备 120KW 柴油发电机一台；为确保施工用电可靠，合理节约能源。在供电结构上合理安排。加强管理。二、负荷计算表用电设备名称数量(台)型号及名牌技术数据合计功率 Pe(KW)塔 吊2QTZ80 59KW 380V2×59=118KW空压机2Ky-80 30KW 380V2×30=60KW砼输送泵机2HBT60C 110KW 380V2×110=220KW建筑安全升降机9SSD80A 11KW 380V9×11=99KW砂浆搅拌机18250L 4KW 380V18×4=72KW插入式振捣器20JQ221-2 1.1KW 380V20×1.1=22KW平板振捣器42F11 2.2KW 380V4×2.2=8.8KW电焊机6XD1-185 12KVA 单 380V 6×12=72KVA电焊机3XD1-200 21KVA 单 380V 3×21=63KVA水 泵1Y112M-4 4KW 380V 1×5.5=5.5KW园盘锯82.8KW 380V8×2.8KW=22.4KW电 刨42.8KW 380V4×2.8KW=11.2KW蛙式打夯机22.8KW 380V2×2.8KW=5.6KW潜水泵402.2KW 380V40×2.2=88KW闪光对焊机1100KVA 单 380V100KVA根据上表，总计视在计算负荷（总需要供电设备容量） SPe SP 大Sj=1.103（K1 + K2 + K3Se ） cosw cosw 357.4 220Sj=1.103（0.4× + 0.65× + 0.3×135） 0.7 0.7 =448.5KVA 为了简化计算照明用电取施工用电 10%，则： Sj=1.13×448.5=493KVA 三、电流计算 P·1000 493×1000 Ij= ————— = —————— = 749A （总开关选 800A） 3·U 1.732×380四、导线选择采纳 2（BV-3×120+1×70）架空敷设。五、安全用电技术措施1、施工场地配电必须按 TN-S 系统设置保护接零系统，实行三相五线制，杜绝疏漏。所有接零接地处必须保证可靠的电气连接。保护线 PE 必须采纳绿/黄双色线。严格与相线、工作零线相区别，严禁混用。 2、设置总配电箱，门向外开，配锁，并应符合下列要求：(1)配电箱、开关箱应有防雨措施，安装位置周围不得有杂物，便于操作。(2)由总配电箱引至施工场地各分配电箱电源回路，采纳 BV 铜芯导线架空或套钢管埋地敷设。(3)引至施工楼层用电，在建筑物内预留洞，并套 PVC 塑料管引上，不准沿脚手架敷设。3、用电设备与开关箱间距不大于 3M，与配电箱间距不大于30M，开关箱漏电保护器的...
