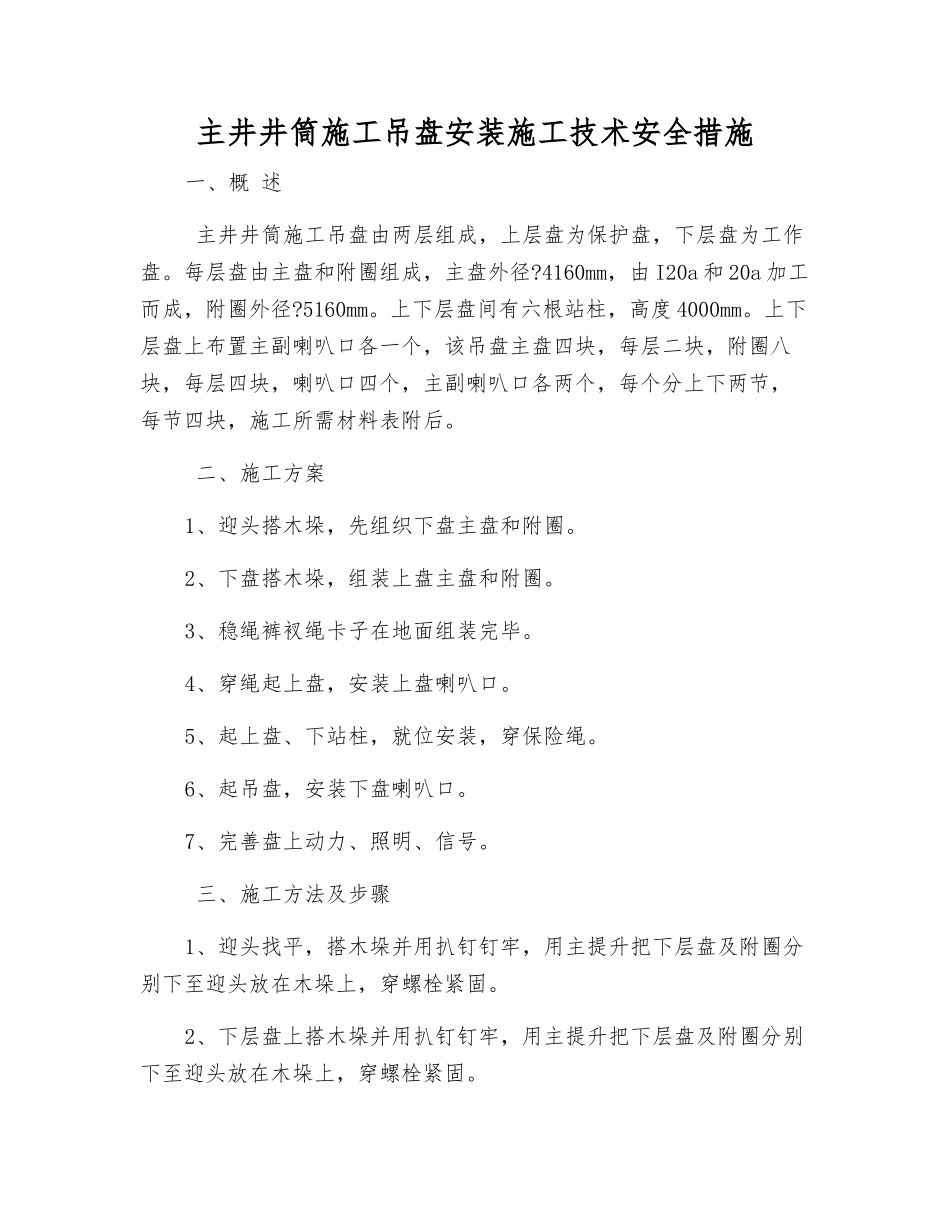

主井井筒施工吊盘安装施工技术安全措施

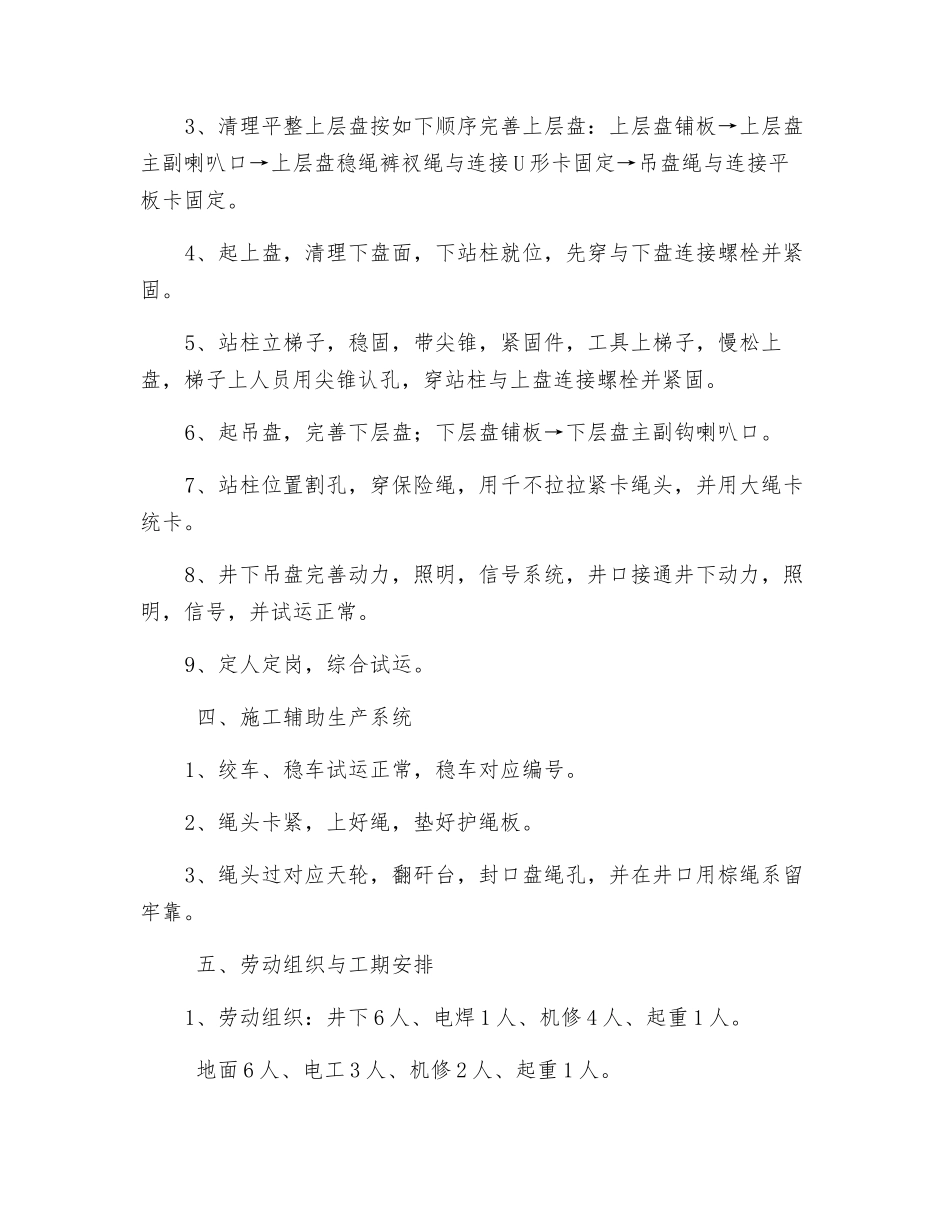

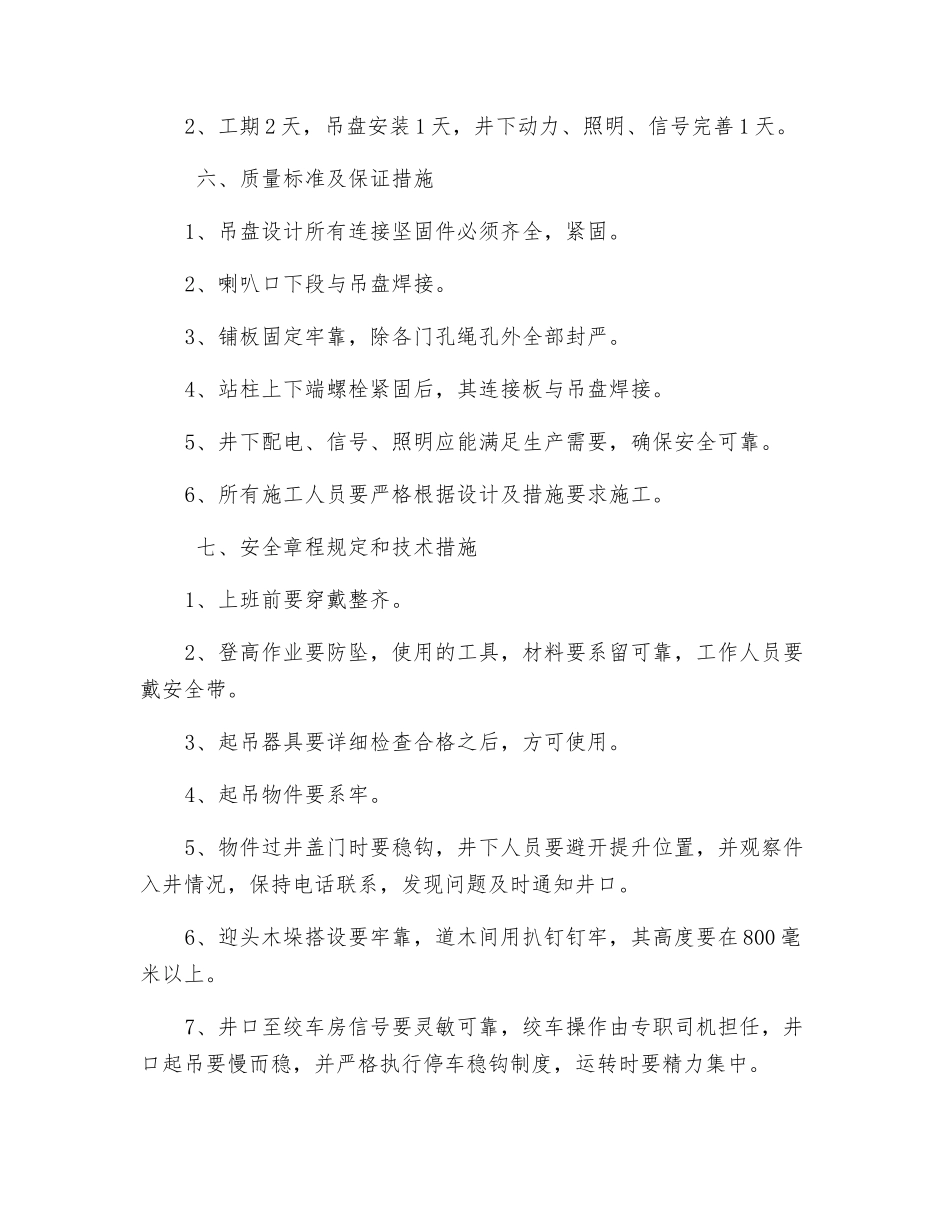

主井井筒施工吊盘安装施工技术安全措施一、概 述 主井井筒施工吊盘由两层组成，上层盘为保护盘，下层盘为工作盘。每层盘由主盘和附圈组成，主盘外径?4160mm，由 I20a 和 20a 加工而成，附圈外径?5160mm。上下层盘间有六根站柱，高度 4000mm。上下层盘上布置主副喇叭口各一个，该吊盘主盘四块，每层二块，附圈八块，每层四块，喇叭口四个，主副喇叭口各两个，每个分上下两节，每节四块，施工所需材料表附后。 二、施工方案1、迎头搭木垛，先组织下盘主盘和附圈。2、下盘搭木垛，组装上盘主盘和附圈。3、稳绳裤衩绳卡子在地面组装完毕。4、穿绳起上盘，安装上盘喇叭口。5、起上盘、下站柱，就位安装，穿保险绳。6、起吊盘，安装下盘喇叭口。7、完善盘上动力、照明、信号。 三、施工方法及步骤1、迎头找平，搭木垛并用扒钉钉牢，用主提升把下层盘及附圈分别下至迎头放在木垛上，穿螺栓紧固。2、下层盘上搭木垛并用扒钉钉牢，用主提升把下层盘及附圈分别下至迎头放在木垛上，穿螺栓紧固。3、清理平整上层盘按如下顺序完善上层盘：上层盘铺板→上层盘主副喇叭口→上层盘稳绳裤衩绳与连接 U 形卡固定→吊盘绳与连接平板卡固定。4、起上盘，清理下盘面，下站柱就位，先穿与下盘连接螺栓并紧固。5、站柱立梯子，稳固，带尖锥，紧固件，工具上梯子，慢松上盘，梯子上人员用尖锥认孔，穿站柱与上盘连接螺栓并紧固。6、起吊盘，完善下层盘；下层盘铺板→下层盘主副钩喇叭口。7、站柱位置割孔，穿保险绳，用千不拉拉紧卡绳头，并用大绳卡统卡。8、井下吊盘完善动力，照明，信号系统，井口接通井下动力，照明，信号，并试运正常。9、定人定岗，综合试运。 四、施工辅助生产系统1、绞车、稳车试运正常，稳车对应编号。2、绳头卡紧，上好绳，垫好护绳板。3、绳头过对应天轮，翻矸台，封口盘绳孔，并在井口用棕绳系留牢靠。 五、劳动组织与工期安排1、劳动组织：井下 6 人、电焊 1 人、机修 4 人、起重 1 人。 地面 6 人、电工 3 人、机修 2 人、起重 1 人。2、工期 2 天，吊盘安装 1 天，井下动力、照明、信号完善 1 天。 六、质量标准及保证措施1、吊盘设计所有连接坚固件必须齐全，紧固。2、喇叭口下段与吊盘焊接。3、铺板固定牢靠，除各门孔绳孔外全部封严。4、站柱上下端螺栓紧固后，其连接板与吊盘焊接。5、井下配电、信号、照明应能满足生产需要，确保安全可靠。6、所有施工人员要严格根据设计及措施要求施工。 七、...
